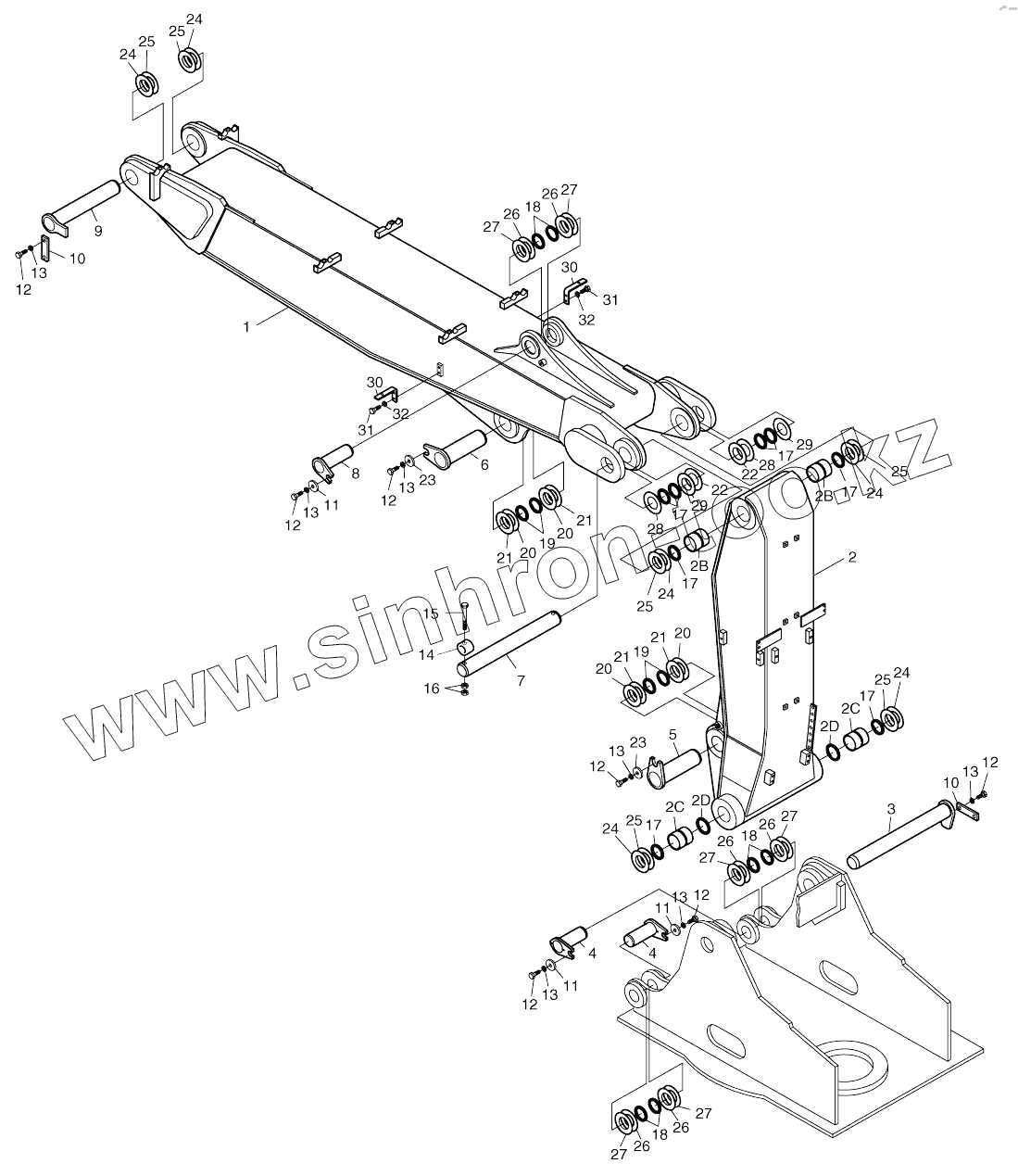

Каталог запасных частей к технике: Doosan SOLAR 170W-V. BOOM ASSY (1034-)
1
2
2B
2B
2C
2C
2D
2D
3
4
4
4
4
5
6
7
8
9
10
10
11
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
14
15
16
17
17
17
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
28
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00155 | 701-00155 | BOOM ASS'Y | |
| 1 | 701-00156B | BOOM;UPPER | |
| 2 | 701-00143A | BOOM ;LOWER MACH. | |
| 2B | 2110-1434 | BUSHING | |
| 2C | 2110-1231 | BUSHING | |
| 2D | 2180-1106BD24 | SEAL;DUST | |
| 3 | 2123-2017E | PIN | |
| 4 | 2123-2015B | PIN | |
| 4 | 2123-2015C | PIN | |
| 5 | 123-00030 | PIN | |
| 6 | 2123-2031C | PIN | |
| 7 | 2123-2025 | PIN | |
| 8 | 2123-2441 | PIN | |
| 9 | 2123-2012G | PIN | |
| 10 | 2116-1514A | PLATE;STOPPER | |
| 11 | 2116-1060D6 | STOPPER | |
| 12 | S0521356 | BOLT M16X2.0X35 | |
| 13 | S5102903 | WASHER;SPRING | |
| 14 | 2116-1531A | PLATE;STOPPER | |
| 15 | S0567066 | BOLT M16X2.0X150 | |
| 16 | S4012933 | NUT | |
| 17 | 2180-1106BD24 | SEAL;DUST | |
| 18 | 2180-1106BD4 | SEAL;DUST | |
| 19 | 2180-1106BD14 | SEAL;DUST | |
| 20 | 2114-1059D250 | SHIM | |
| 21 | 2114-1059D251 | SHIM | |
| 22 | 2114-1059D63 | SHIM | |
| 23 | 2116-1060D5 | STOPPER | |
| 24 | 2114-1059D109 | SHIM | |
| 24 | DS7701362 | SHIM | |
| 25 | 2114-1059D110 | SHIM | |
| 26 | 2114-1059D127 | SHIM | |
| 27 | 2114-1059D129 | SHIM | |
| 28 | 2114-1059D255 | SHIM | |
| 29 | 2114-1059D256 | SHIM | |
| 30 | 2195-2394B | BRACKET | |
| 31 | S0515053 | BOLT M12X1.75X25 | |
| 32 | S5102703 | WASHER;SPRING M10 |
