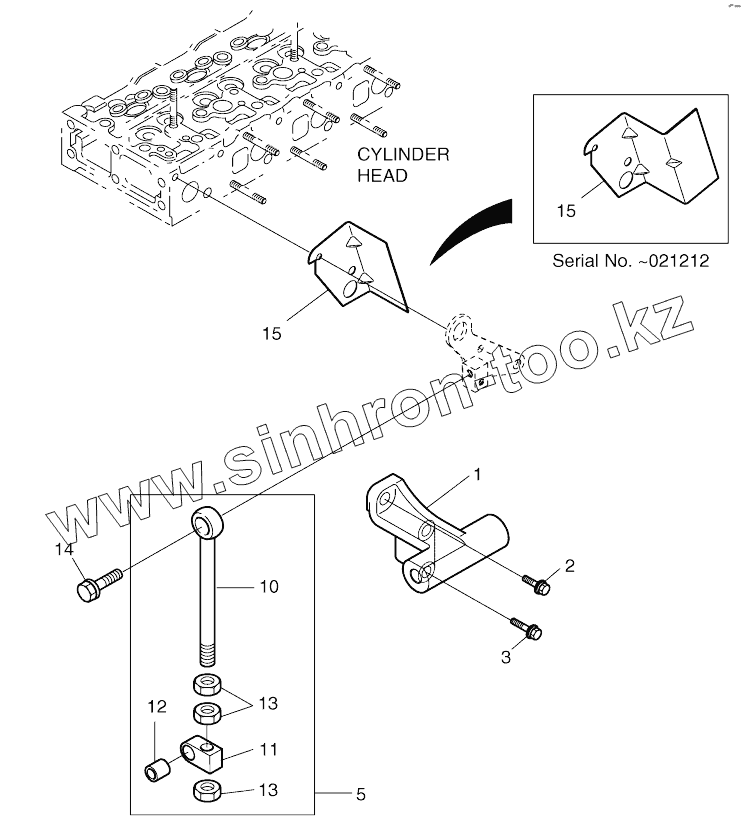

Каталог запасных частей к технике: Doosan SOLAR 170W-V. ALTERNATOR MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
10
11
12
13
13
14
15
15
15
15
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 65.19102-0013B BRACKET
2 06.01944-3215 BOLT ASS'Y M10X1.25X25
3 06.01943-3218 BOLT ASS'Y M10X1.25X35
5 65.19103-6010 EYE BOLT ASS'Y
10 65.90441-0009A BOLT;EYE
11 65.19107-0001 PIPECE;GUIDE
12 65.93020-0055 BUSH
13 06.11063-9217 NUT;HEX.
14 06.01943-3319 BOLT ASS'Y M12X1.5X40
15 65.08120-0042A Screen, heat
15 65.08120-0025 SCREEN;HEAT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
