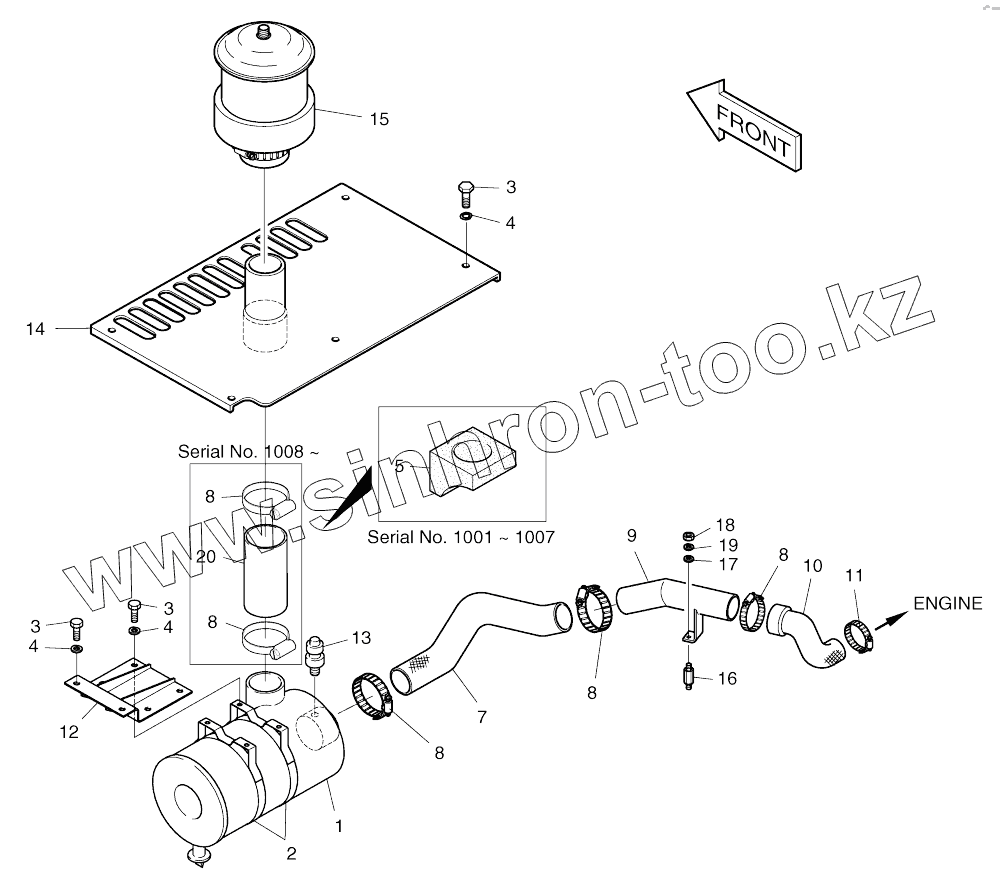

Каталог запасных частей к технике: Doosan SOLAR 170W-V. AIRCLEANER-CLEANER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
204-00012
1
2
3
3
3
4
4
4
5
7
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
204-00012 204-00012 AIR CLEANER ASSY
1 2204-9039A AIR CLEANER
2 2124-1593A BAND;AIR CLEANER
3 S0512053 BOLT M10X1.5X25
4 2114-1058D10 WASHER
5 2161-2152A SPONGE
7 2185-1784 HOSE, AIR
8 S8450105 CLAMP;HOSE
8 S8450105 CLAMP;HOSE
9 2182-1816 PIPE, HOSE
10 2185-1671A Hose, air
11 S8450082 CLAMP;HOSE
12 2197-1517 Bracket
12 2197-1517A Bracket
13 2170-9005 Indicator
14 621-00300 COVER
14 621-00300A COVER
15 2204-9032A Pre-cleaner
16 2120-2165 BOLT
17 S5010613 WASHER;PLAIN
18 S4012633 NUT M10X1.5
19 S5102603 WASHER;SPRING M10
20 185-00020 HOSE;AIR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
