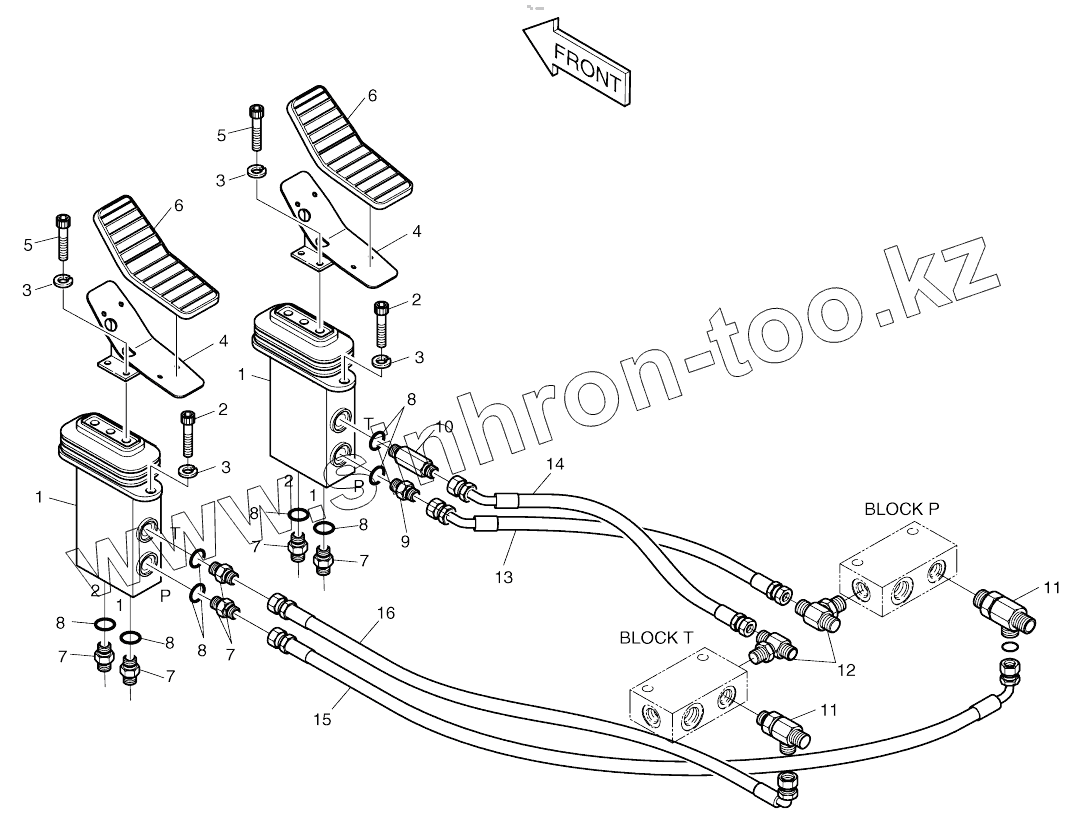

Каталог запасных частей к технике: Doosan SOLAR 160W-V. PILOT PIPING-P3C AND TILTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00799
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
7
7
7
8
8
8
8
8
8
9
10
11
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
400-00799 400-00799 Pilot piping-rotation and tilting
1 420-00160 Valve,pedal
2 S2212266 BOLT;SOCKET M10X1.5X30
3 S5110603 WASHER;SPRING
4 2197-1817 BRACKET;PEDAL(R.H)
5 S2211866 BOLT;SOCKET
6 2161-2257 RUBBER;PEDAL
7 2181-1126D14 ADAPTER;S PFO-PF1/4
8 S8000111 O-RING
9 2181-1126D85 Adapter
10 2181-1126D122 Adapter
11 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
12 2181-2281D13 TEE PF03/8-2PF3/8
13 2184-1060D8 Hose
14 DS2054214 Hose
15 2184-1046D115 Hose
16 2184-1046D63 HOSE PF1/4-500L
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
