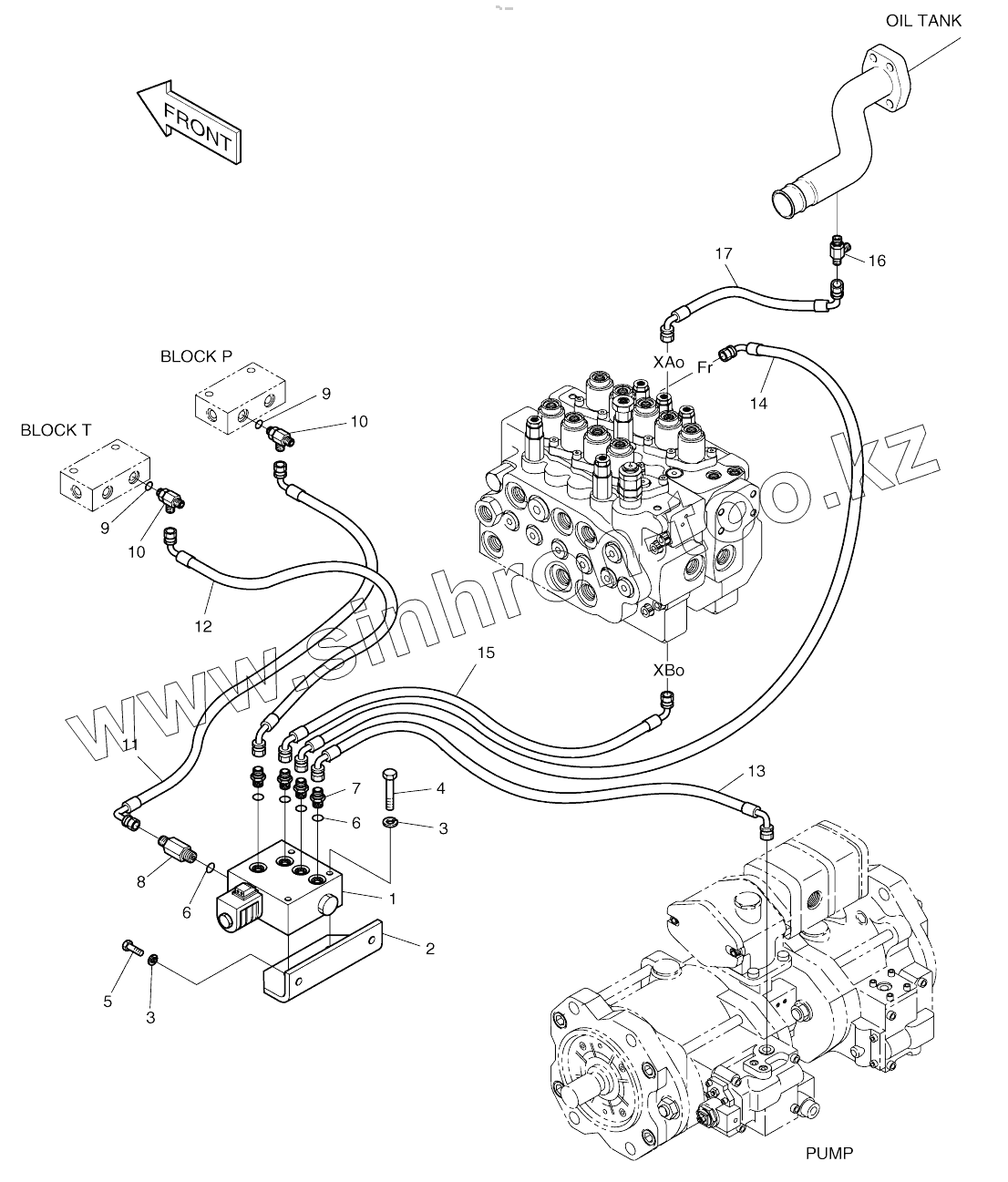

Каталог запасных частей к технике: Doosan SOLAR 160W-V. PILOT PIPING-BREAKER

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

6

7

8

9

9

10

10

11

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01168	400-01168		Pilot piping, breaker
1	420-00340		VALVE;PACKAGE
1	420-00340A		VALVE;PACKAGE
1	420-00340B		VALVE;PACKAGE
2	2891-1403		BRACKET
3	S5102603		WASHER;SPRING M10
4	S0558953		BOLT M10X1.5X70
5	S0512053		BOLT M10X1.5X25
6	S8000111		O-RING
7	2181-1126D14		ADAPTER;S PFO-PF1/4
8	2181-1126D34		ADAPTER PFO1/4-PF1/4
9	S8000141		O-RING
10	2181-1951D6		TEE
11	2184-1061D247		HOSE-1750L
12	2184-1061D248		HOSE-1850L
13	2184-1061D8		Hose
13	DS2059497		Hose
14	2184-1046D61		HOSE PF1/4-1750L
14	2184-1046D117		Hose
15	2184-1061D47		HOSE PF1/4-1100L
16	DS2349013		Tee
17	2184-1061D245		Hose
18	530-00330		Harness, breaker
