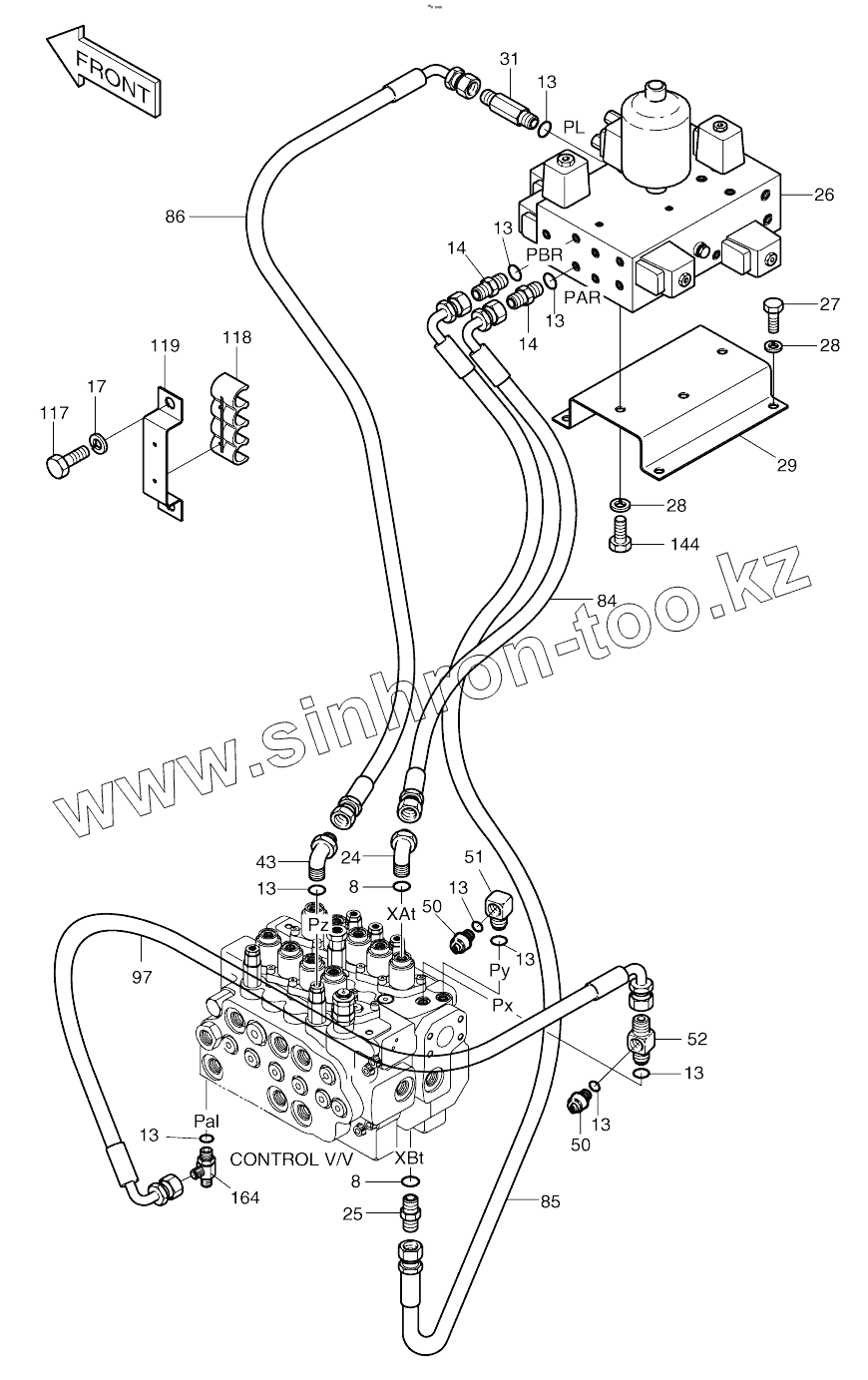

Каталог запасных частей к технике: Doosan SOLAR 160W-V. PILOT PIPING (9) (1001 ~ 3750)

Тип техники

Марка

Модель

Схема

8

8

13

13

13

13

13

13

13

13

13

14

14

17

24

25

26

26

27

28

28

29

31

43

50

50

51

52

84

85

86

97

117

118

119

144

164

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01165A	400-01165A		Pilot piping
8	S8000141		O-RING
13	S8000111		O-RING
14	2181-1126D14		ADAPTER;S PFO-PF1/4
17	S5102503		WASHER;SPRING
24	2181-1702D10		ELBOW
25	2181-1126D36		ADAPTER PFO3/8-PF1/4
26	2420-9248H		Valve, pilot supply
26	2420-9248I		Valve, pilot supply
27	S0511853		BOLT M10X1.5X20
28	S5102603		WASHER;SPRING M10
29	2197-1497		Bracket
31	2181-1126D34		ADAPTER PFO1/4-PF1/4
43	2181-1702D4		ELBOW
50	2549-9112		SWITCH;PRESSURE
51	2181-2295D4		ELBOW PFO1/4-PF1/4
52	2181-2635		ADAPTER
84	2184-1046D73		HOSE PF1/4-1900L
85	2184-1046D169		HOSE PF1/4-1600L
86	2184-1046D121		HOSE PF1/4-2240L
97	2184-1061D58		Hose
117	S0508653		BOLT M8X1.25X16
118	2124-1594A		Clamp, plastic
119	2124-1595A		Clamp, steel
144	S0511653		BOLT M10X1.5X16
164	2181-1951D1		TEE PFO1/4-2PF1/4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
