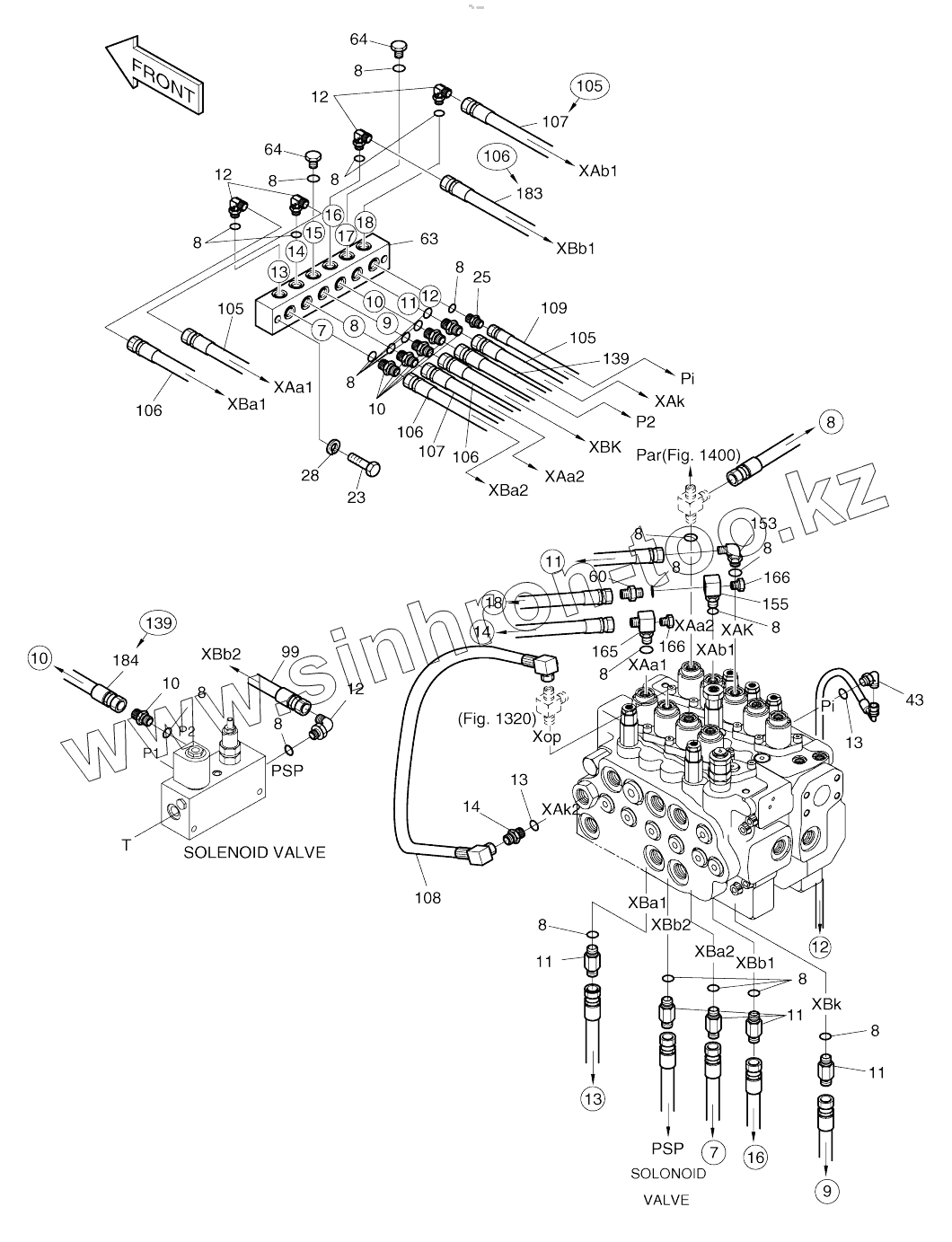

Каталог запасных частей к технике: Doosan SOLAR 160W-V. PILOT PIPING (7)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
23
25
28
43
60
63
64
64
99
105
105
105
105
105
105
105
105
106
106
106
106
106
106
106
106
106
106
107
107
107
107
108
109
139
139
153
155
165
166
166
183
183
184
184
Позиция на иллюстрации Заводской номер детали Название детали
400-01156A 400-01156A PILOT PIPING
8 S8000141 O-RING
10 2181-1126D7 ADAPTER PFO3/8-PF3/8
11 2181-1126D27 ADAPTER PFO3/8-PF3/8
12 2181-1702D5 ELBOW PF3/8-PF3/8
13 S8000111 O-RING
14 2181-1126D14 ADAPTER;S PFO-PF1/4
23 S0512953 BOLT M10X1.5X65
25 2181-1126D36 ADAPTER PFO3/8-PF1/4
28 S5102603 WASHER;SPRING M10
43 2181-1702D4 ELBOW
60 181-00144D7 Adapter, orifice
63 2423-1550 Block
64 2181-1950D2 PLUG PFO1/2
99 2184-1045D206 Hose
105 2184-1045D215 Hose
105 2184-1045D215 Hose
106 2184-1045D205 Hose
106 2184-1045D205 Hose
107 2184-1045D238 Hose
107 2184-1045D238 Hose
108 2184-1129D26 Hose
109 2184-1046D73 HOSE PF1/4-1900L
139 2184-1045D241 Hose
153 2181-1702D51 Elbow
155 DS2459001 Elbow
165 2181-2590D2 Adapter
166 2181-2047 PLUG
183 DS2053246 Hose
183 DS2053619 Hose
184 2184-1026D334 Hose
184 2184-1045D241 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
