Каталог запасных частей к технике: Doosan SOLAR 160W-V. OIL TANK

Тип техники

Марка

Модель

Схема

470-00143A

470-00143A

1

1

1

2

3

4

5

6

7

8

9

10

10

10

11

11

11

12

13

14

15

16

17

18

18

19

19

20

21

21

21

21-1

21-1

21-1

21

21

21

21-1

21-1

21-1

21-2

22

23

23

24

31

32

35

37

37

39

39

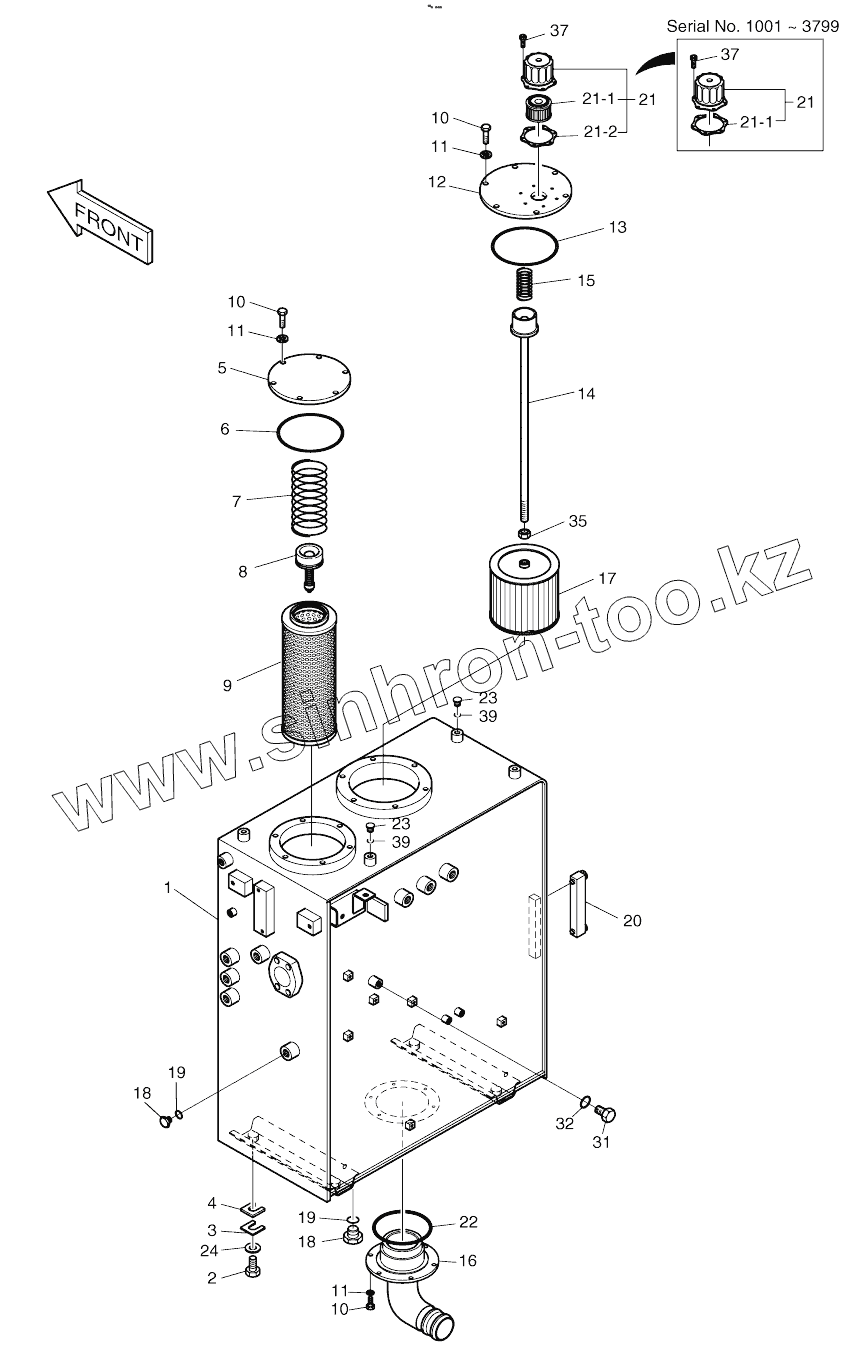

Позиция на иллюстрации	Заводской номер детали		Название детали
470-00143A	470-00143A		Oil tank assy
1	470-00145A		Tank, oil
1	470-00145B		Tank, oil
1	470-00145C		Tank, oil
2	S0521351		Bolt
3	2114-1813		SHIM D20X0.8T
4	2114-1814		SHIM D20X1.6T
5	2473-1076		COVER
6	S8011450		O-RING
7	2129-1222		SPRING
8	2426-9009		VALVE;BY-PASS
9	2474-9003B		ELEMENT;FILTER(OIL TANK)
10	S0512053		BOLT M10X1.5X25
11	S5102603		WASHER;SPRING M10
12	2473-1088B		COVER
13	S8011650		O-RING
14	2136-1434		ROD
15	2129-1008		SPRING
16	2140-1183		Pipe, suction
17	2474-9016A		FILTER;SUCTION
18	2181-1950D7		PLUG PF1/2
19	S8000181		O-RING
20	2119-1007		GAUGE;LEVEL
21	422-00027A		BREATHER;AIR
21-1	180-00200		PACKING
21	K1012685A		Breather, air
21-1	K1029257		Element, air breather
21-2	K9005662		Gasket
22	S8011200		O-RING
23	2181-1950D1		PLUG
24	2114-1816		WASHER;HARD
31	2181-2667		PLUG
32	S8180221		PACKING
35	S4012733		NUT M12
37	S2202761		Bolt, socket
39	S8000111		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
