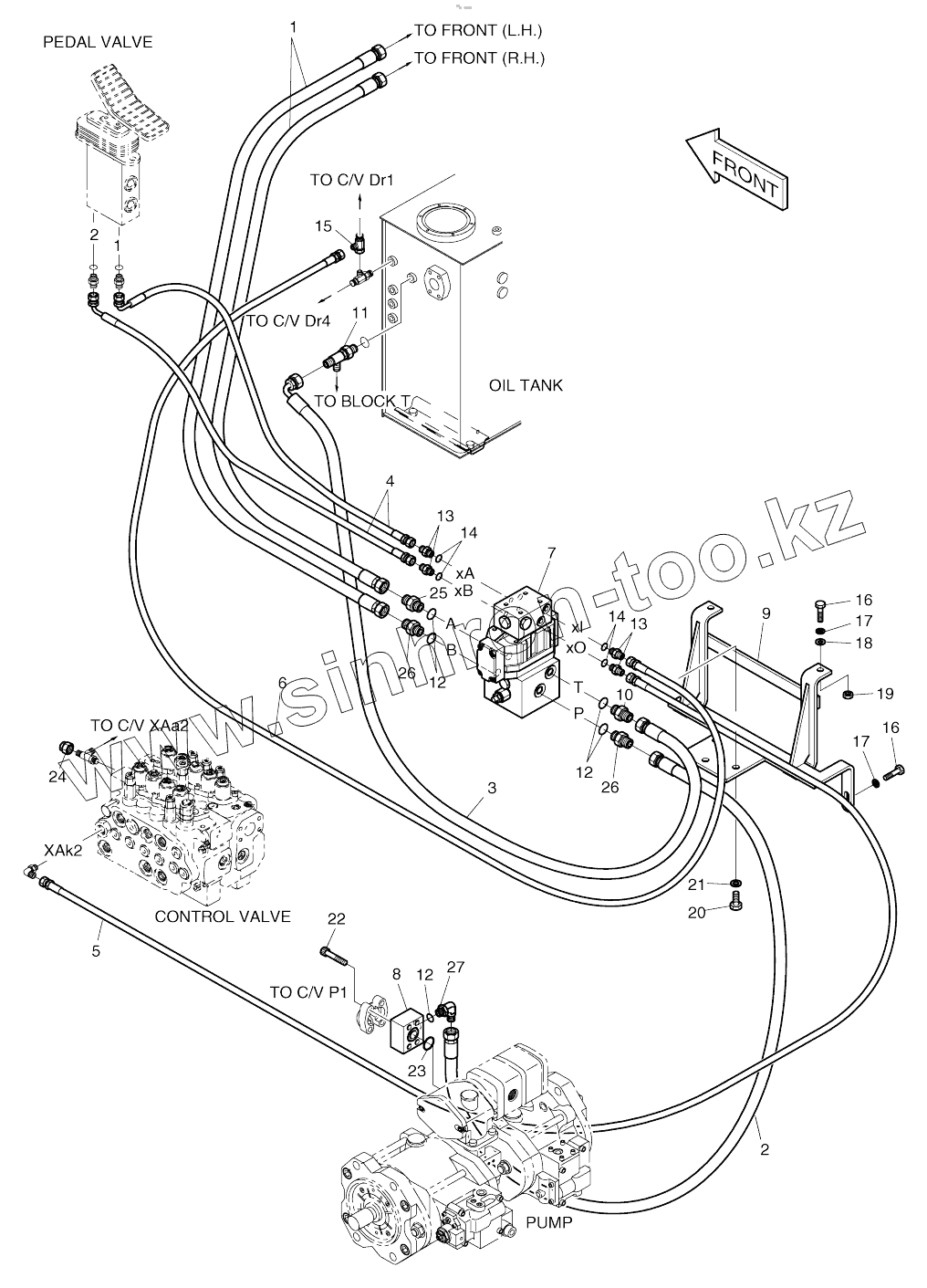

Каталог запасных частей к технике: Doosan SOLAR 160W-V. MAIN PIPING-ROTATION AND TILTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
Позиция на иллюстрации Заводской номер детали Название детали
400-00675A 400-00675A Main piping-rotation and tilting
1 DS2011304 HOSE ORS1/2-2700L
2 DS2011291 Hose
3 DS2055663 Hose
4 2184-1046D186 Hose
5 2184-1046D180 HOSE PF1/4-2700L
6 2184-1045D152 HOSE PF1/4-2000L
7 420-00322A Option valve
7 420-00322C VALVE;OPTION
8 423-00122 BLOCK
9 195-01835A BRACKET
10 2181-1126D6 ADAPTER
11 2181-1951D5 TEE 3-PF1/2
12 S8000181 O-RING
13 2181-1126D14 ADAPTER;S PFO-PF1/4
14 S8000111 O-RING
15 181-00673D1 Tee,union
16 S0512453 BOLT M10X1.5X40
17 S5100603 WASHER;SPRING
18 S5010613 WASHER;PLAIN
19 S4012633 NUT M10X1.5
20 S0515256 Bolt
21 S5100703 Washer, spring
22 S2213066 BOLT;SOCKET M10X1.5X70
23 2180-1026D2 O-RING
24 2181-2820D1 PLUG
25 2181-4133D3 ADAPTER
26 2181-4133D37 ADAPTER
27 2181-2815D3 ELBOW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
