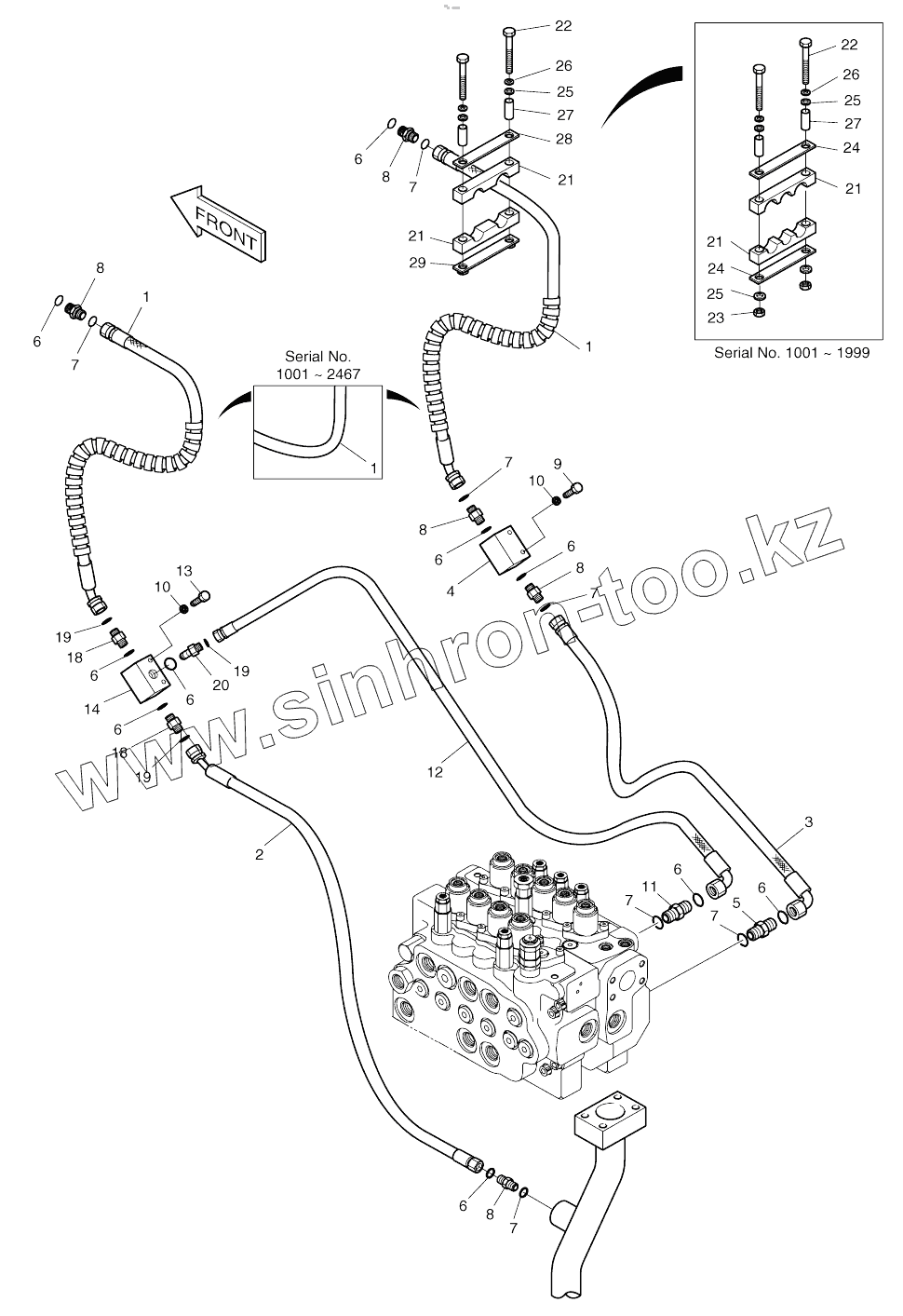

Каталог запасных частей к технике: Doosan SOLAR 160W-V. MAIN PIPING-ONE AND TWO WAY
2400-2125A
2400-2125A
2400-2125A
2400-2125A
1
1
1
1
1
1
1
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
9
10
10
11
12
13
14
18
18
19
19
19
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
23
24
24
25
25
25
25
25
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-2125A | 2400-2125A | Main piping-breaker(one and | |
| 1 | DS2012157 | Hose | |
| 1 | DS2012210 | Hose | |
| 2 | DS2012136 | Hose | |
| 3 | DS2013386 | Hose | |
| 4 | 2423-1568 | BLOCK | |
| 5 | 2181-2627D10 | ADAPTER | |
| 6 | S8030121 | O-RING | |
| 7 | S8000231 | O-RING | |
| 8 | 2181-2627D1 | ADAPTER | |
| 9 | S0558853 | BOLT M10X1.5X65 | |
| 10 | S5102603 | WASHER;SPRING M10 | |
| 11 | 2181-2627D3 | ADAPTER | |
| 12 | 2184-1197D73 | HOSE PF3/4-960L | |
| 13 | S0512053 | BOLT M10X1.5X25 | |
| 14 | 2420-9635B | VALVE;SWITCH | |
| 18 | 2181-2627D15 | ADAPTER | |
| 19 | S8000291 | O-RING | |
| 20 | 2181-2816D6 | ELBOW | |
| 21 | 124-00033 | Clamp, rubber | |
| 21 | 124-00316 | CLAMP;HOSE | |
| 21 | K1000013 | Clamp, hose | |
| 22 | S0559253 | BOLT M10X1.5X85 | |
| 22 | S0559153 | BOLT M10X1.5X80 | |
| 23 | S4012633 | NUT M10X1.5 | |
| 24 | 621-00504 | PLATE | |
| 25 | S5010613 | WASHER;PLAIN | |
| 25 | S5010613 | WASHER;PLAIN | |
| 26 | S5102603 | WASHER;SPRING M10 | |
| 27 | 2182-1018D47 | PIPE | |
| 28 | 621-03028 | PLATE | |
| 29 | 621-03029 | PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
