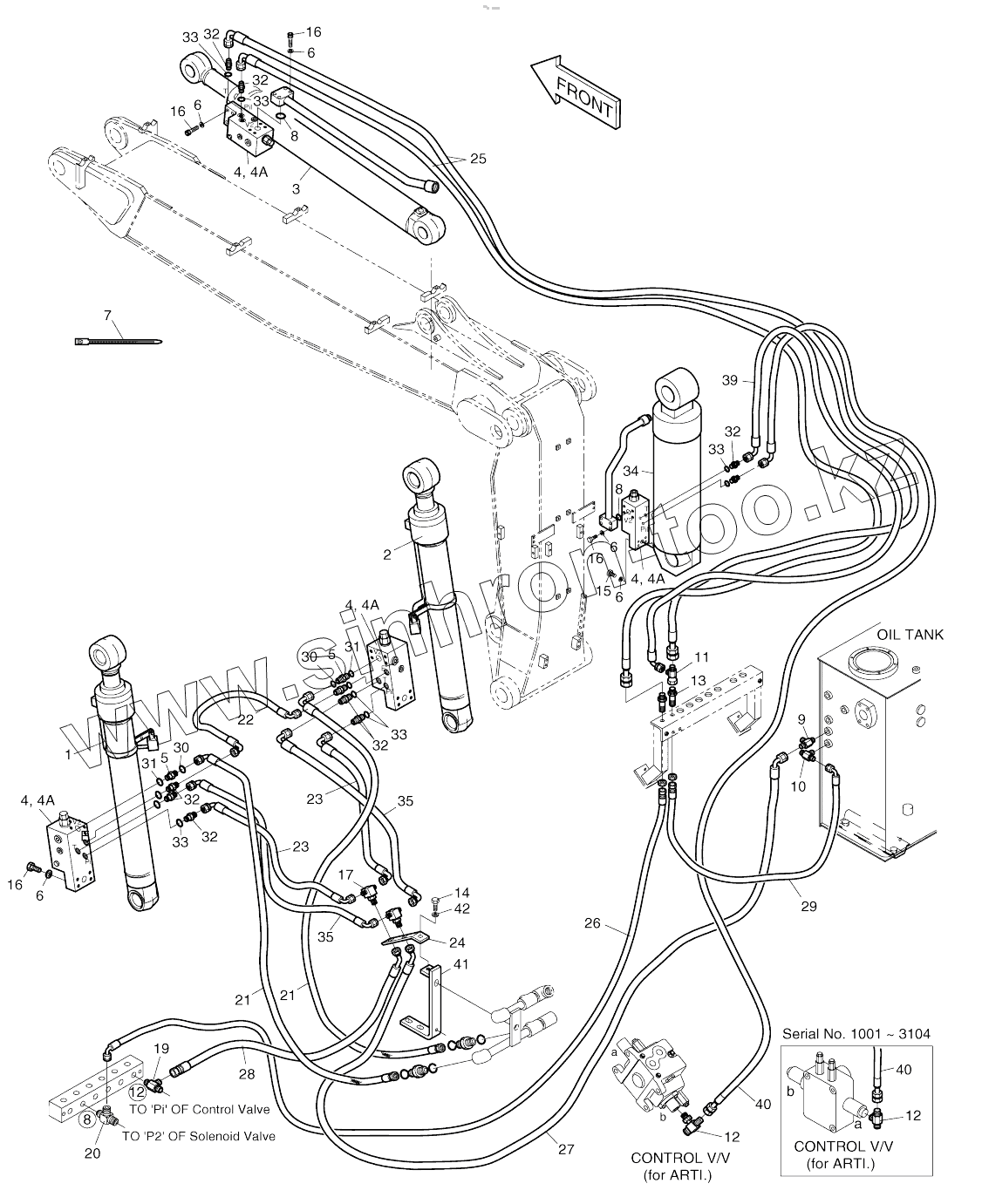

Каталог запасных частей к технике: Doosan SOLAR 160W-V. LOCK VALVE PIPING-ARTI.BOOM
400-00734
1
2
3
4
4
4
4
4A
4A
4A
4A
5
5
6
6
6
6
6
7
8
8
8
9
10
11
12
12
12
13
14
15
16
16
16
16
17
19
20
21
21
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
32
32
32
32
33
33
33
33
33
34
35
35
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00734 | 400-00734 | Lock valve piping-arti. | |
| 1 | 440-00289 | Boom cylinder-arti.boom | |
| 2 | 440-00290 | Boom cylinder-arti.boom | |
| 3 | 440-00296 | Cylinder, arm | |
| 4 | 420-00003A | VALVE;LOCK | |
| 4A | K9000998 | SEAL KIT | |
| 5 | 2181-4133D37 | ADAPTER | |
| 6 | S5110601 | WASHER;SPRING | |
| 7 | 2124-1084D2 | CLIP;BAND | |
| 8 | S8000281 | O-RING | |
| 9 | 2181-1951D21 | TEE | |
| 10 | 2181-2281D2 | Tee | |
| 11 | 181-00673D1 | Tee,union | |
| 12 | 2181-2281D1 | TEE | |
| 13 | 181-00007 | ADAPTER | |
| 14 | S0515153 | Bolt | |
| 15 | S2212866 | Bolt | |
| 16 | S2212666 | BOLT M10X1.5X50 | |
| 17 | 181-00008 | TEE | |
| 19 | 2181-1951D11 | TEE PFO3/8-PF3/8-PF1/4 | |
| 20 | 2181-1951D16 | TEE | |
| 21 | DS2013361 | Hose | |
| 22 | 2184-1096D8 | Hose | |
| 23 | DS2058214 | Hose | |
| 24 | 195-02400 | Bracket | |
| 25 | 2184-1046D301 | Hose | |
| 26 | 2184-1046D284 | HOSE PF3/8-1800L | |
| 27 | 2184-1076D60 | Hose | |
| 28 | 2184-1060D203 | Hose | |
| 29 | 2184-1036D265 | Hose | |
| 30 | S8030081 | O-RING | |
| 31 | 180-00073D4 | Seal | |
| 32 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 33 | S8000111 | O-RING | |
| 34 | 440-00291 | Arti. Boom cylinder | |
| 35 | DS2058215 | Hose | |
| 39 | DS2059410 | Hose | |
| 40 | 2184-1046D261 | Hose | |
| 41 | 195-02395 | Bracket | |
| 42 | S5102703 | WASHER;SPRING M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
