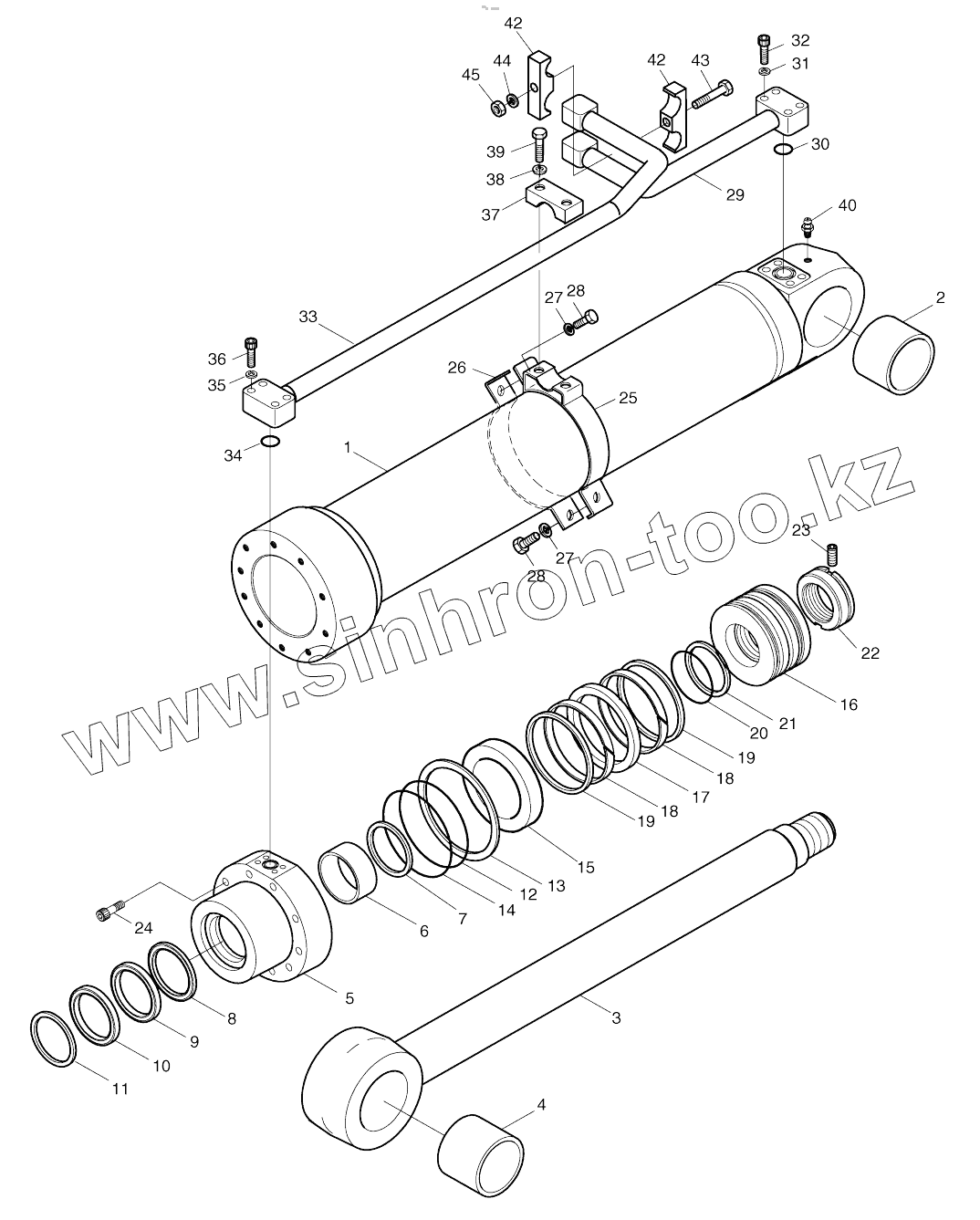

Каталог запасных частей к технике: Doosan SOLAR 160W-V. BOOM CYLINDER(R.H)-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
440-00284
2440-9242KT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
42
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
440-00284 440-00284 Cyclinder, boom-arti.
2440-9242KT 2440-9242KT SEAL KIT
1 53B745-0 Tube assy
2 00B108-1 BUSH
3 53B746-0 Rod assy
4 00B108-1 BUSH
5 53B532-1 COVER;ROD
6 E8412171 DD-BUSH
7 00M323-0 RING;RETAINING
8 E5500240 SEAL;BUFFER
9 E5302940 U-PACKING
10 E6020240 WIPER;DUST
11 00M320-0 RING;RETAINING
12 E6311561 O-RING
13 53A309-1 Ring, back up
14 E6311581 O-RING
15 00C303-0 RING;CUSHION
16 53A366-1 PISTON
17 E5130240 SEAL;SLIPPER
18 00Z101-0 RING;WEAR
19 00R096-0 RING;SLYD
20 E6490083 O-RING
21 53A308-1 Ring, back up
22 53B345-2 NUT;PISTON
23 E1330544 SCREW
24 E0501849 BOLT;SOCKET
25 53A395-0 PIPE BAND ASS'Y
26 03B303-0 BAND;PIPE
27 E3110102 WASHER;SPRING
28 E0020673 BOLT;HEX.
29 53B747-0 Pipe assy-h
30 E6300621 O-RING
31 E3110102 WASHER;SPRING
32 E0501246 BOLT;SOCKET
33 53B749-0 Pipe assy-r
34 E6300471 O-RING
35 E3110092 WASHER;SPRING
36 E0500936 BOLT;HEX SOCKET
37 00C266-0 CLAMP;PIPE
38 E3110102 WASHER;SPRING
39 E0020713 BOLT;HEX.
40 E8841022 NIPPLE;GREASE
42 00C253-0 Clamp, pipe
43 E0020733 BOLT;HEX.
44 E3110102 WASHER;SPRING
45 E2022033 NUT;HEX.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
