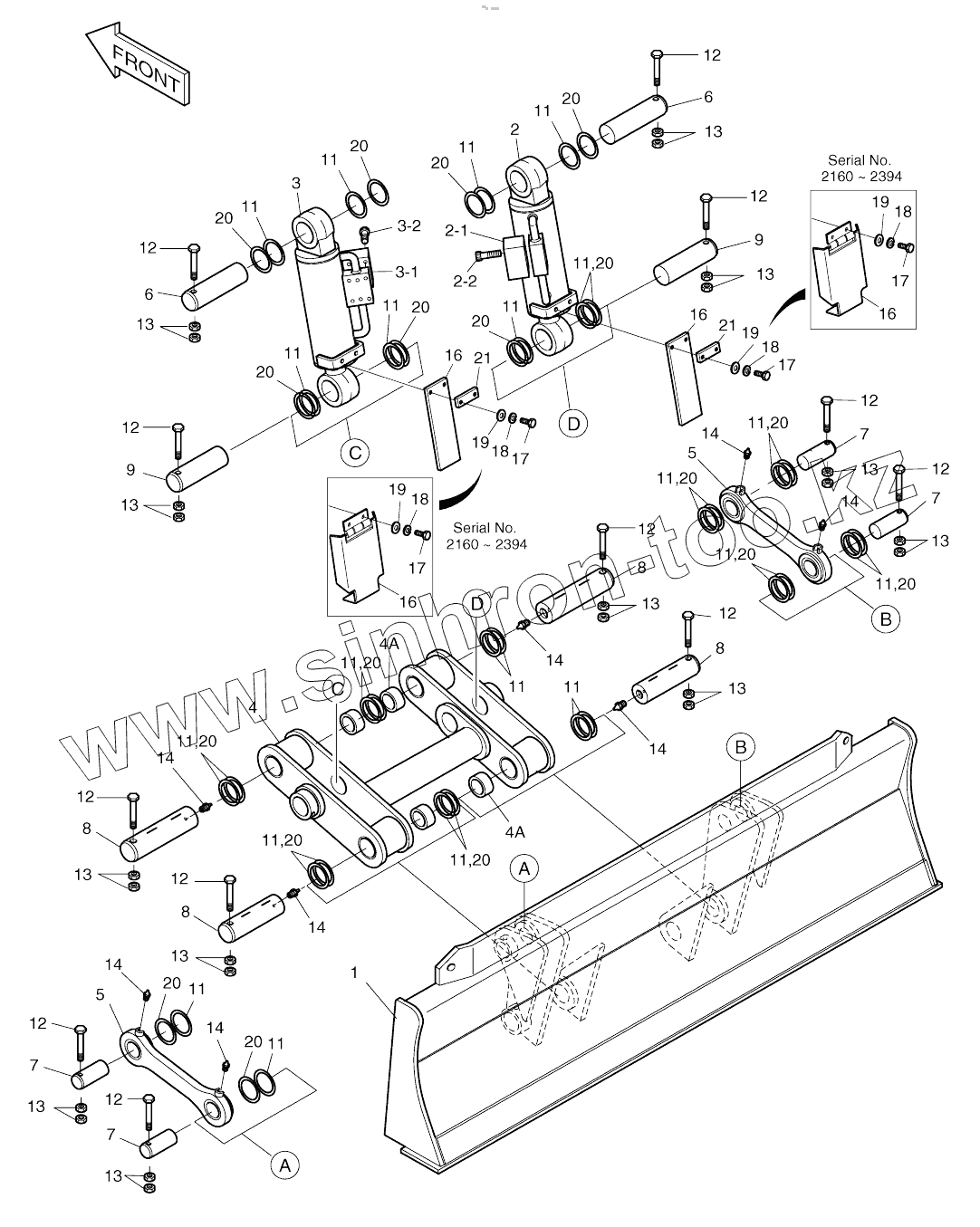

Каталог запасных частей к технике: Doosan SOLAR 160W-V. BLADE (2160-)
1
1
2
2-1
2-2
3
3-1
3-2
4
4A
4A
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2608-1048A | 2608-1048A | Blade assy | |
| 1 | 2608-1047K | Blade | |
| 1 | 2608-1047L | Blade | |
| 2 | 2440-9164H | Cylinder, dozer | |
| 2-1 | 2426-9021C | VALVE ASS'Y | |
| 2-2 | S2212961 | Bolt, hex. Socket | |
| 3 | 2440-9165H | Cylinder, dozer | |
| 3-1 | 2426-9021C | VALVE ASS'Y | |
| 3-2 | S2212961 | Bolt, hex. Socket | |
| 4 | 2155-1301G | Link | |
| 4A | 2110-1027D29 | Bushing | |
| 5 | 2155-1193B | Link | |
| 6 | 2123-1833A | Pin | |
| 6 | 2123-1833B | Pin | |
| 7 | 2123-1529B | Pin | |
| 8 | 2123-1835 | Pin | |
| 9 | 2123-1530A | Pin | |
| 9 | 2123-1530B | Pin | |
| 11 | 2114-1059D74 | SHIM | |
| 12 | S0566651 | Bolt | |
| 13 | S4012933 | NUT | |
| 14 | S6710043 | NIPPLE;GREASE(PT1/8) | |
| 16 | 2627-1681 | Cover | |
| 16 | K1000052 | Plate | |
| 17 | S0511853 | BOLT M10X1.5X20 | |
| 17 | S0512353 | BOLT M10X1.5X35 | |
| 18 | S5102603 | WASHER;SPRING M10 | |
| 19 | S5010613 | WASHER;PLAIN | |
| 20 | 2114-1059D270 | Shim | |
| 21 | DS7821017 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
