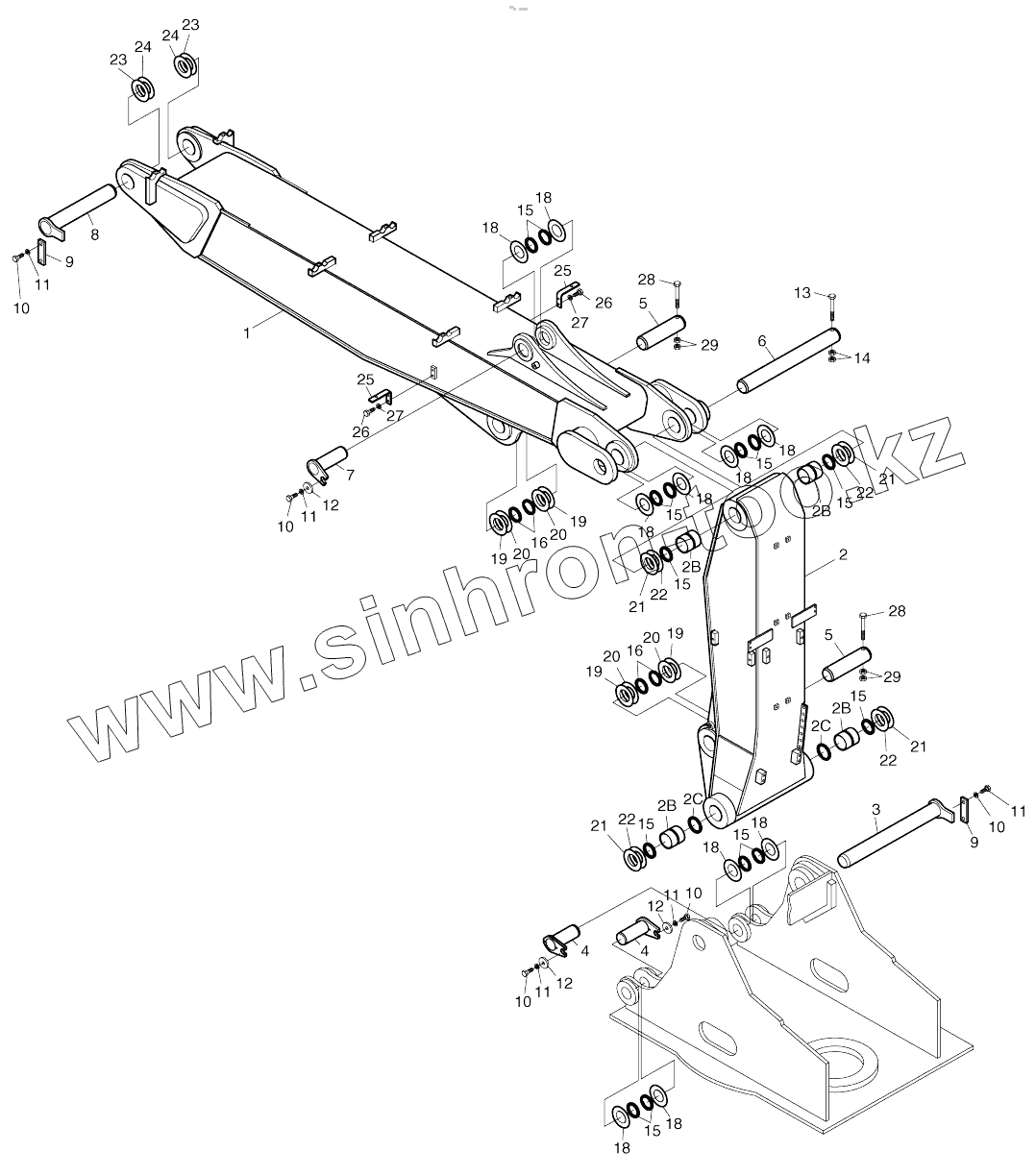

Каталог запасных частей к технике: Doosan SOLAR 160W-V. ARTI. BOOM ASS'Y
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
701-00317
1
2
2B
2B
2B
2B
2C
2C
3
4
4
4
4
5
5
6
7
8
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
13
14
15
15
15
15
15
15
15
15
15
16
16
18
18
18
18
18
18
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701-00317 | 701-00317 | Arti. Boom assy | |
| 1 | 701-00319A | Boom, upper mach | |
| 2 | 701-00321A | Boom, lower mach. | |
| 2B | 2110-1327A | BUSHING | |
| 2C | 2180-1106BD4 | SEAL;DUST | |
| 3 | 2123-2202G | PIN | |
| 4 | 2123-2204C | Pin | |
| 4 | 123-00474 | Pin | |
| 5 | 123-00405A | Pin | |
| 6 | 123-00407 | Pin | |
| 7 | 2123-2209C | PIN | |
| 8 | 2123-2207E | PIN | |
| 9 | 2116-1514A | PLATE;STOPPER | |
| 10 | S0521356 | BOLT M16X2.0X35 | |
| 11 | S5102903 | WASHER;SPRING | |
| 12 | 2116-1060D6 | STOPPER | |
| 13 | S0566866 | BOLT M16X2.0X130 | |
| 14 | S4012933 | NUT | |
| 15 | 2180-1106BD4 | SEAL;DUST | |
| 16 | 2180-1106BD6 | Seal, dust | |
| 18 | 2114-1059D188 | SHIM | |
| 19 | 2114-1059D113 | Shim | |
| 20 | 2114-1059D114 | Shim | |
| 21 | 114-00001D1 | Shim | |
| 22 | 114-00001D2 | Shim | |
| 23 | 114-00001D3 | Shim | |
| 24 | 114-00001D4 | Shim | |
| 25 | 2195-2394B | BRACKET | |
| 26 | S0515053 | BOLT M12X1.75X25 | |
| 27 | S5102703 | WASHER;SPRING M10 | |
| 28 | S0571866 | Bolt | |
| 29 | S4013133 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
