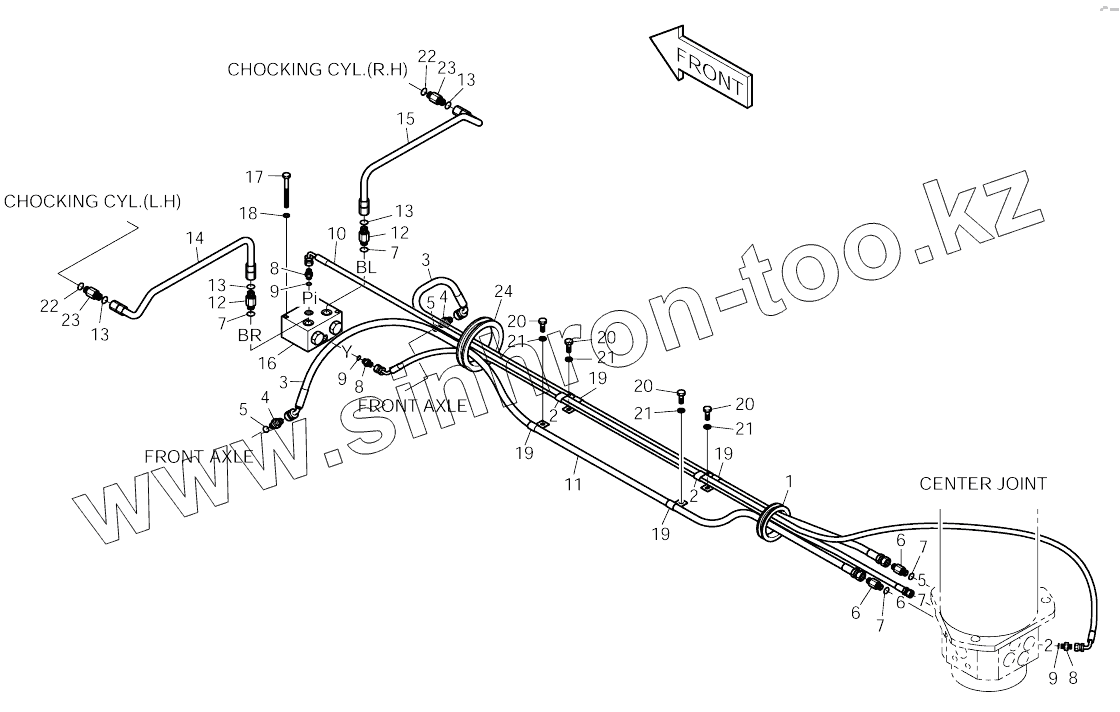

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V. STEER AND CHOCK PIPING

Тип техники

Марка

Модель

Схема

400-00886

1

2

2

2

2

3

3

4

4

5

5

5

6

6

6

7

7

7

7

7

8

8

8

9

9

9

10

11

12

12

13

13

13

13

14

15

16

17

18

19

19

19

20

20

20

20

21

21

21

21

22

22

23

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00886	400-00886		Steer and chock piping
1	2160-1004D54		Bushing, rubber
2	124-00199D5		Clip
3	2184-1060D113		Hose
4	2181-1126D30		Adapter
5	S8180291		Packing
6	2181-1126D7		ADAPTER PFO3/8-PF3/8
7	S8000141		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	S8000111		O-RING
10	2184-1061D299		Hose
11	2184-1062D90		Hose
12	2181-4133D2		ADAPTER PF3/8-UNF3/8
13	S8030061		O-RING
14	2140-1231B		Pipe, chocking
15	2140-1232B		Pipe, chocking
16	2423-9007		Valve, chocking
16	2423-9007A		Valve, chocking
17	S0557053		Bolt
18	S5102503		WASHER;SPRING
19	2124-1353D4		CLAMP
20	S0511853		BOLT M10X1.5X20
21	S5102603		WASHER;SPRING M10
22	2180-1026D13		O-ring
23	2181-4133D33		Adapter
24	2160-1322D2		BUSHING;RUBBER
