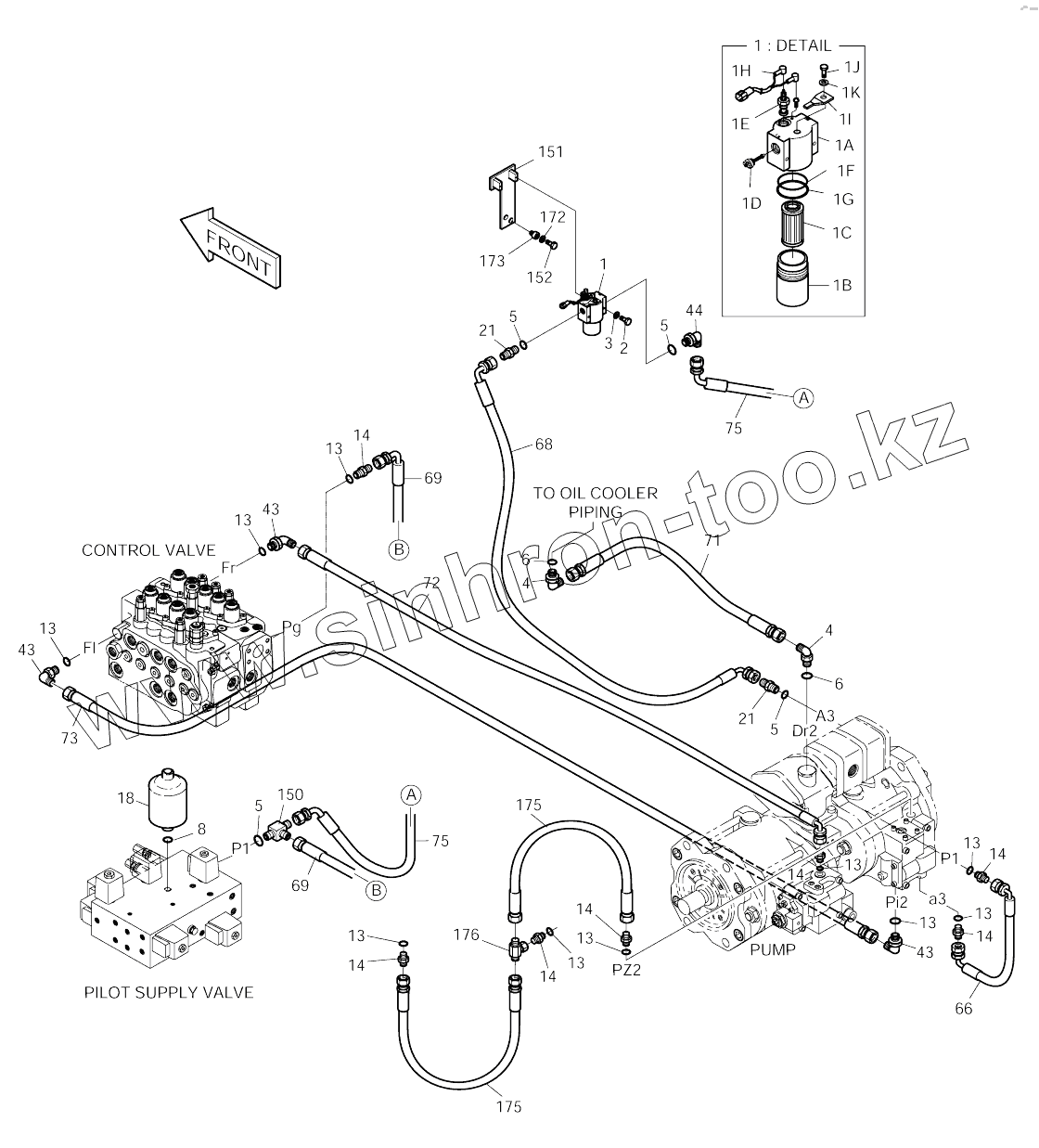

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V. PILOT PIPING (1)

Тип техники

Марка

Модель

Схема

400-01165

400-01165

400-01378

400-01378

1

1A

1B

1C

1D

1E

1F

1G

1H

1I

1J

1K

2

3

4

4

5

5

5

5

6

6

8

13

13

13

13

13

13

13

13

13

13

14

14

14

14

14

14

14

18

21

21

43

43

43

44

66

68

69

69

71

72

73

75

75

150

151

152

172

173

175

175

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01165	400-01165		Pilot piping
400-01378	400-01378		Pilot piping
1	471-00075A		FILTER;PILOT
1A	HEAD		Head
1B	2472-7003		CASE
1C	2471-1154		ELEMENT;PILOT FILTER
1D	2426-1237		VALVE;BY-PASS
1E	2471-1155A		INDICATOR
1F	Y-3738-04		RING;BACK UP
1G	Y-3738-05		O-RING
1H	530-00236		HARNESS;PILOT FILTER
1I	2197-1661		BRACKET;HOUSING W9
1J	S0508653		BOLT M8X1.25X16
1K	S5102503		WASHER;SPRING
2	S0553753		BOLT M6X1.0X55
3	S5102303		WASHER;SPRING M6
4	2181-1702D1		Elbow
5	S8000181		O-RING
6	S8000241		O-RING
8	S8000141		O-RING
13	S8000111		O-RING
14	2181-1126D14		ADAPTER;S PFO-PF1/4
18	2460-9054		ACCUMULATOR
21	2181-1126D6		ADAPTER
43	2181-1702D4		ELBOW
44	2181-1702D2		ELBOW
66	2184-1061D268		Hose
68	2184-1096D147		Hose
69	2184-1046D79		HOSE PF1/4-2000L
71	2184-1026D164		Hose
72	2184-1046D148		Hose
73	2184-1046D62		HOSE PF1/4-1850L
75	DS2059384		Hose
150	2181-1951D19		TEE PFO1/2XPF1/2XPF1/4
151	195-02836		Plate
152	S0512253		BOLT M10X1.5X30
172	2114-1058D10		WASHER
173	198-00016		RUBBER
175	2184-1045D112		HOSE PF1/4-510L

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
