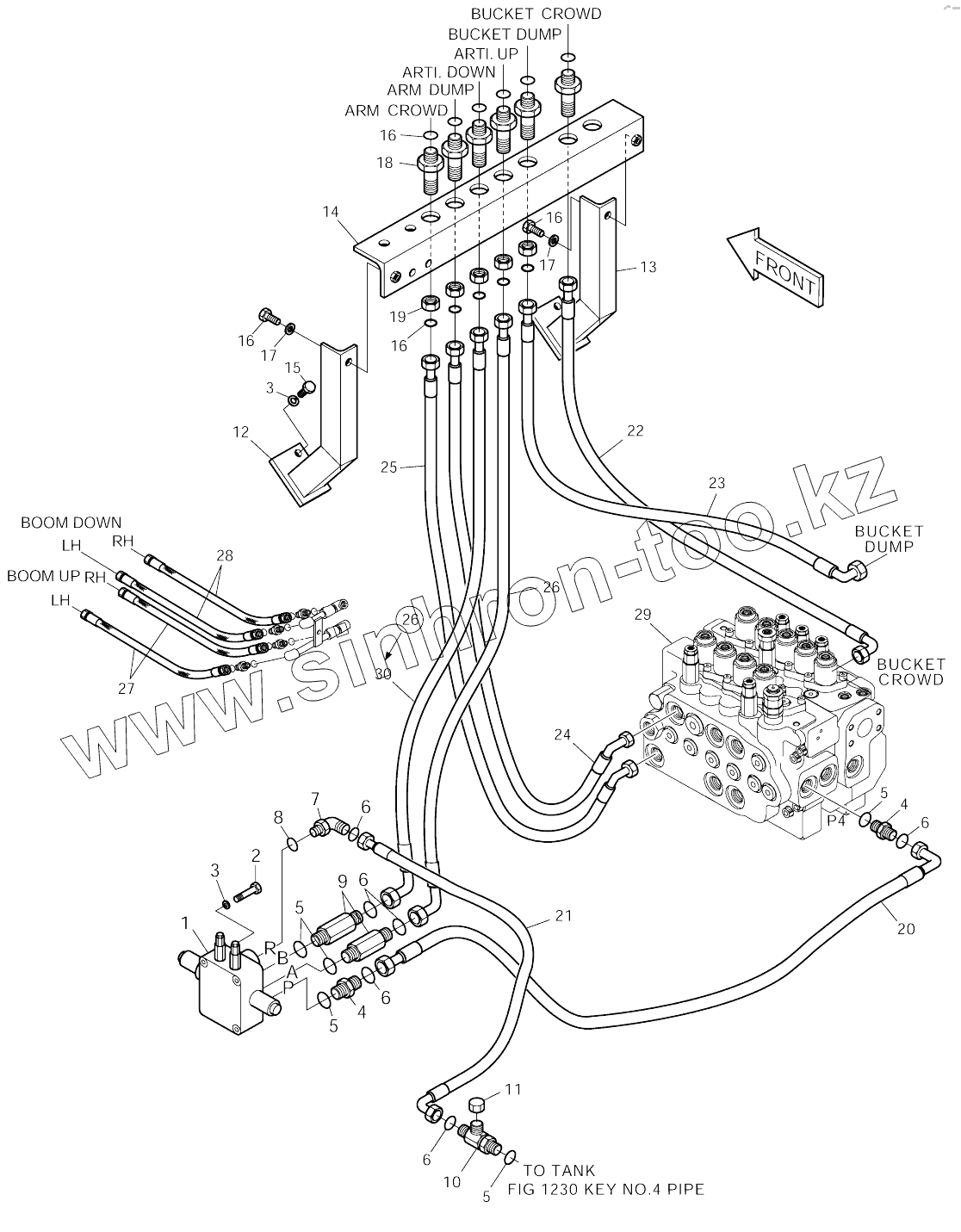

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V. MAIN PIPING-ARTI.BOOM

Тип техники

Марка

Модель

Схема

400-00730

1

2

3

3

4

4

4

5

5

5

5

5

6

6

6

6

6

6

7

8

9

10

11

12

13

14

15

16

16

16

16

17

17

18

19

20

21

22

23

24

25

26

26

26

26

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00730	400-00730		Main piping-arti.
1	2420-9365		Valve, control
2	S0559253		BOLT M10X1.5X85
3	S5102603		WASHER;SPRING M10
4	2181-2627D1		ADAPTER
5	S8000231		O-RING
6	S8030121		O-RING
7	2181-2294D6		ELBOW
8	S8000291		O-RING
9	2181-2627D11		ADAPTER PF3/4-UNF3/4
10	181-00371D1		Tee
11	2181-2817D1		CAP
12	195-01624		Support, lh
13	195-01625		Support, rh
14	195-01626A		Bracket, arti.
15	S0512253		BOLT M10X1.5X30
16	S0515353		BOLT M12X1.75X35
17	S5102703		WASHER;SPRING M10
18	DS2415007		ADAPTER 2UNF1 3/16
19	121-00010D8		NUT UNF1 3/16
20	2184-1250D28		HOSE PF3/4-1550L
21	2184-1212D62		Hose
22	2184-1197D1		Hose
23	2184-1197D57		Hose
24	2184-1197D83		HOSE PF3/4-700L
25	2184-1197D43		Hose
26	2184-1197D25		Hose
26	2184-1197D25		Hose
27	DS2011231		Hose
28	DS2011232		Hose
29	426-A0076B		Valve, control-arti.
30	DS2013332		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
