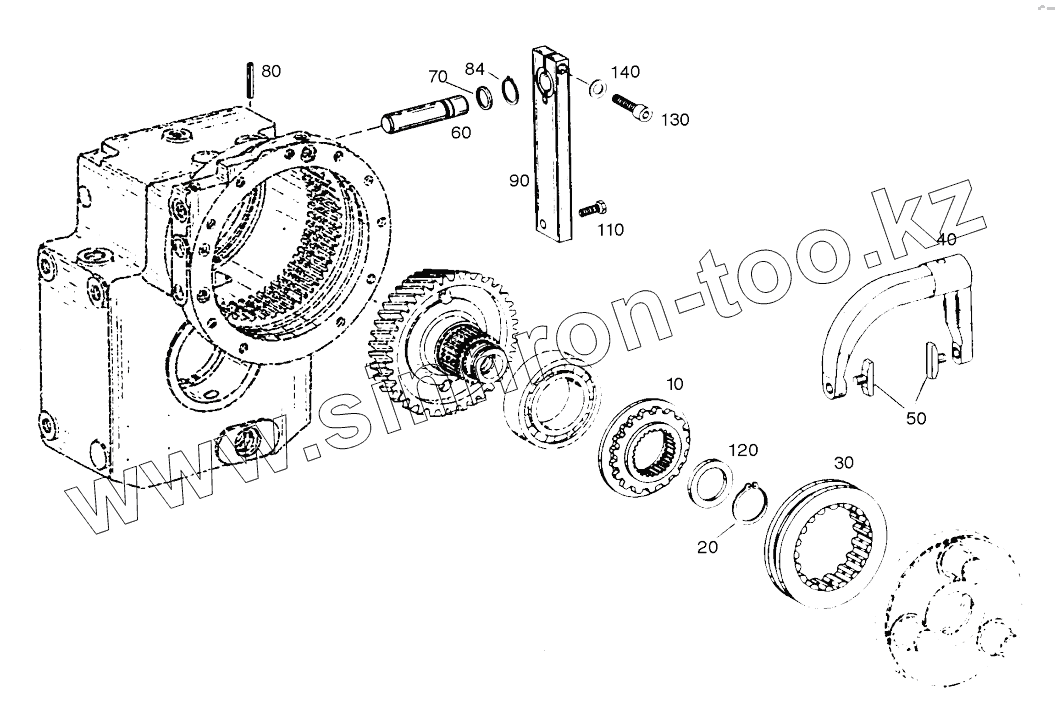

Каталог запасных частей к технике: Doosan SOLAR 140W-V & S160W-V. DISCONNECTION DEVICE-TRANSMISSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
20
30
40
50
60
70
80
84
90
110
120
130
140
Позиция на иллюстрации Заводской номер детали Название детали
10 4143 334 011 Dog, shift
20 0630 501 038 Ring, retaining
30 1238 304 127 Sleeve, sliding
40 4143 334 002 Fork, gear shift
50 4143 334 010 Pad, sliding
60 4143 334 008 Pin
70 0634 306 198 O-ring
80 0631 329 099 Pin, slot.
84 0630 501 016 Ring, retaining
90 4143 334 009 Lever
110 0636 015 127 Screw, hex.
120 0730 103 483 Washer, interm.optional
120 0730 103 488 Washer, interm.optional
120 0730 101 506 Washer, interm.optional
120 0730 103 481 Washer, interm.optional
120 0730 101 505 Washer, interm.optional
120 0730 105 422 Washer, interm.optional
120 0730 103 479 Washer, interm.optional
130 0630 101 054 Screw, cap
140 0630 003 007 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
