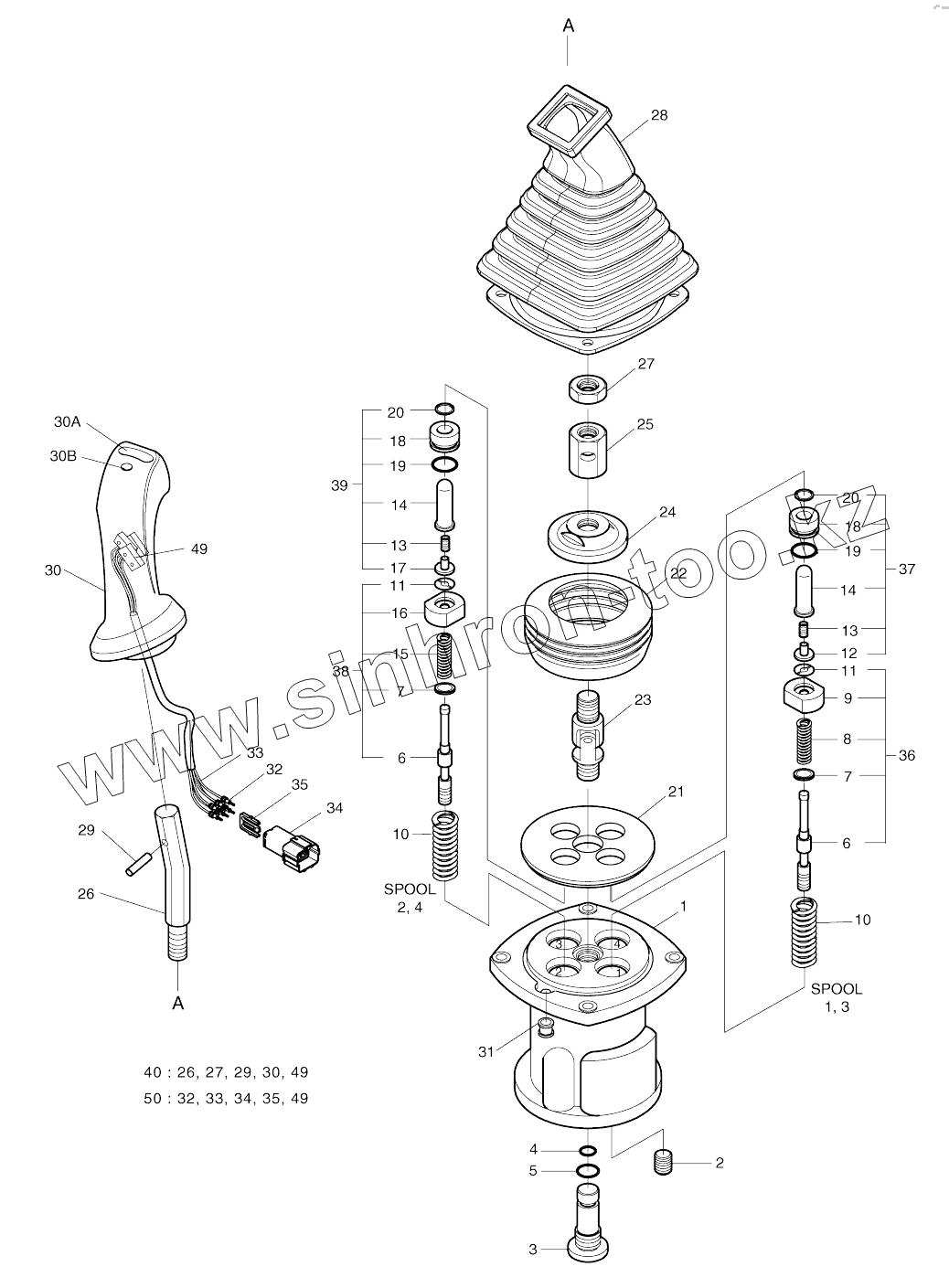

Каталог запасных частей к технике: Doosan SOLAR 140W-V. REMOTE CONTROL VALVE - 3 SWITCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
420-00344A
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
26
27
27
28
29
29
30
30
30
30
30
30A
30B
31
32
32
33
33
34
34
35
35
36
37
38
39
40
49
49
49
50
Позиция на иллюстрации Заводской номер детали Название детали
420-00344A 420-00344A REMOTE CONTROL VALVE(L.H)
420-00345A 420-00345A REMOTE CONTROL VALVE(R.H)
1 JA1G1001 CASE
2 WPT18 PLUG
3 J95C1002 PLUG
4 P0010A O-RING
5 P0014 O-RING
6 J95C1003 SPOOL
7 J95C1004 SHIM
8 JA0D3001 SPRING(1.3)
9 JA0D3002 SEAT;SPRING(1.3)
10 J95C1007 SPRING
11 JA0D3003 STOPPER
12 J97A5011 STOPPER(1.3)
13 JA0D3004 SPRING
14 JA0D3005 ROD;PUSH
15 JA0D3006 SPRING(2.4)
16 JA0D3007 SEAT;SPRING(2.4)
17 J97A5012 STOPPER(2.4)
18 JA0D3008 PLUG
19 P0020 O-RING
20 RSY12 SEAL;ROD
21 JA1G1002 PLATE
22 J97A5018 BOOT
23 J95C1012 JOINT ASS'Y
24 JA1G1004 PLATE;SWASH
25 J95C1014 NUT;HEX.
26 JA1D2001 BAR;HANDLE
27 HNM14 NUT;HEX.
28 JA1D2002 BOOT
29 SP0528 PIN;SPRING
30 1.172-00004 HANDLE ASS'Y
30 1.172-00017 HANDLE ASS'Y
30A 1.161-00016 CAP;PEANUT
30A 1.161-00021 CAP;PEANUT
30B 1.161-00017 CAP;ROUND
31 JA1G1003 BUSHING
32 TERMINAL Terminal
33 WIRE, SEAL Wire, seal
34 SWP6PT HOUSING
35 SWP6P HOLDER;REAR
36 JA0D3009 SPOOL KIT(1.3PORT)
37 JA0D3010 PLUG KIT (1.3PORT)
38 JA0D3011 SPOOL KIT(2.4PORT)
39 JA0D3012 PLUG KIT (2.4PORT)
40 JA1G2001 HANDLE KIT
49 SWITCH Switch
50 K9001002 SWITCH ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
