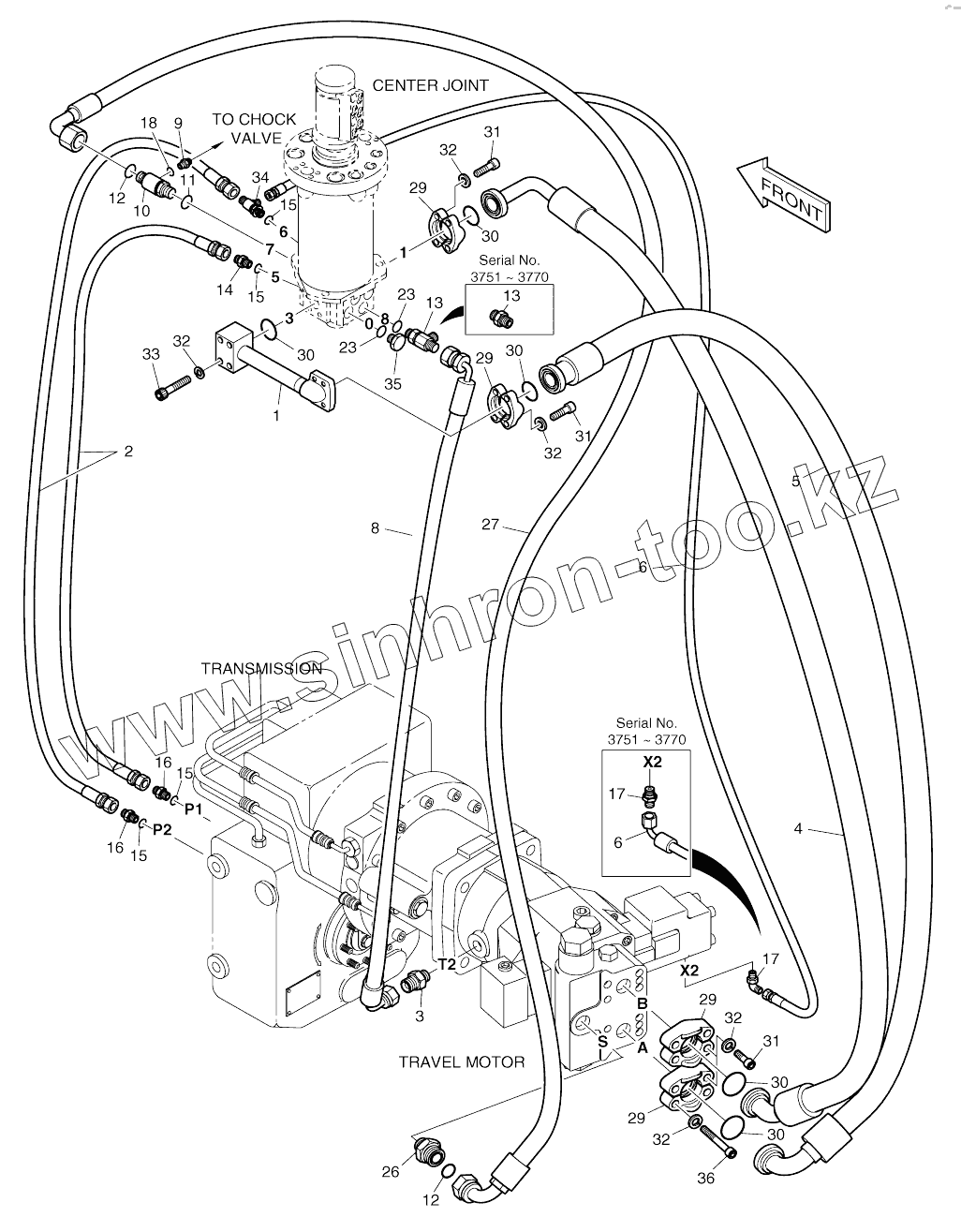

Каталог запасных частей к технике: Doosan SOLAR 140W-V. PROPELLING PIPING (3751 -)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00906B
1
1
2
3
3
4
5
5
6
6
6
6
6
6
8
9
10
11
12
12
13
13
13
13
14
15
15
15
15
16
16
17
17
17
17
17
18
23
23
26
27
29
29
29
29
30
30
30
30
30
31
31
31
32
32
32
32
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
400-00906B 400-00906B Propelling piping
1 140-01138A Pipe
2 2184-1026D336 Hose
3 DS2479001 Adapter
4 DS2043113 Hose
4 DS2043122 Hose
5 DS2040584 Hose
6 2184-1046D58 Hose
6 DS2094184 Hose assy, hydraulic
8 DS2059525 Hose
9 2181-1126D14 ADAPTER;S PFO-PF1/4
10 181-00139 Tee
11 S8000231 O-RING
12 S8030161 O-RING
13 2181-1126D6 ADAPTER
13 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
14 2181-1126D7 ADAPTER PFO3/8-PF3/8
15 S8000141 O-RING
16 2181-1126D56 Adapter
17 DS2479002 Adapter
17 DS2281084 Elbow
18 S8000111 O-RING
23 S8000181 O-RING
26 DS2495004 Adapter
27 DS2023315 Hose
29 2181-9059 Flange, split
30 2180-1026D19 O-RING
31 S2215466 BOLT;SOCKET
32 S5110703 Washer
33 S2216166 Bolt
34 2181-1951D6 TEE
35 2181-1950D7 PLUG PF1/2
36 S2216766 Bolt, socket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
