Каталог запасных частей к технике: Doosan SOLAR 140W-V. PILOT PIPING - ARTI.BOOM

Тип техники

Марка

Модель

Схема

1

2

3

4

6

7

7

7

7

7

7

7

7

7

7

8

8

8

8

9

9

9

9

9

9

10

11

12

13

14

15

15

15

15

15

15

15

17

18

19

20

21

22

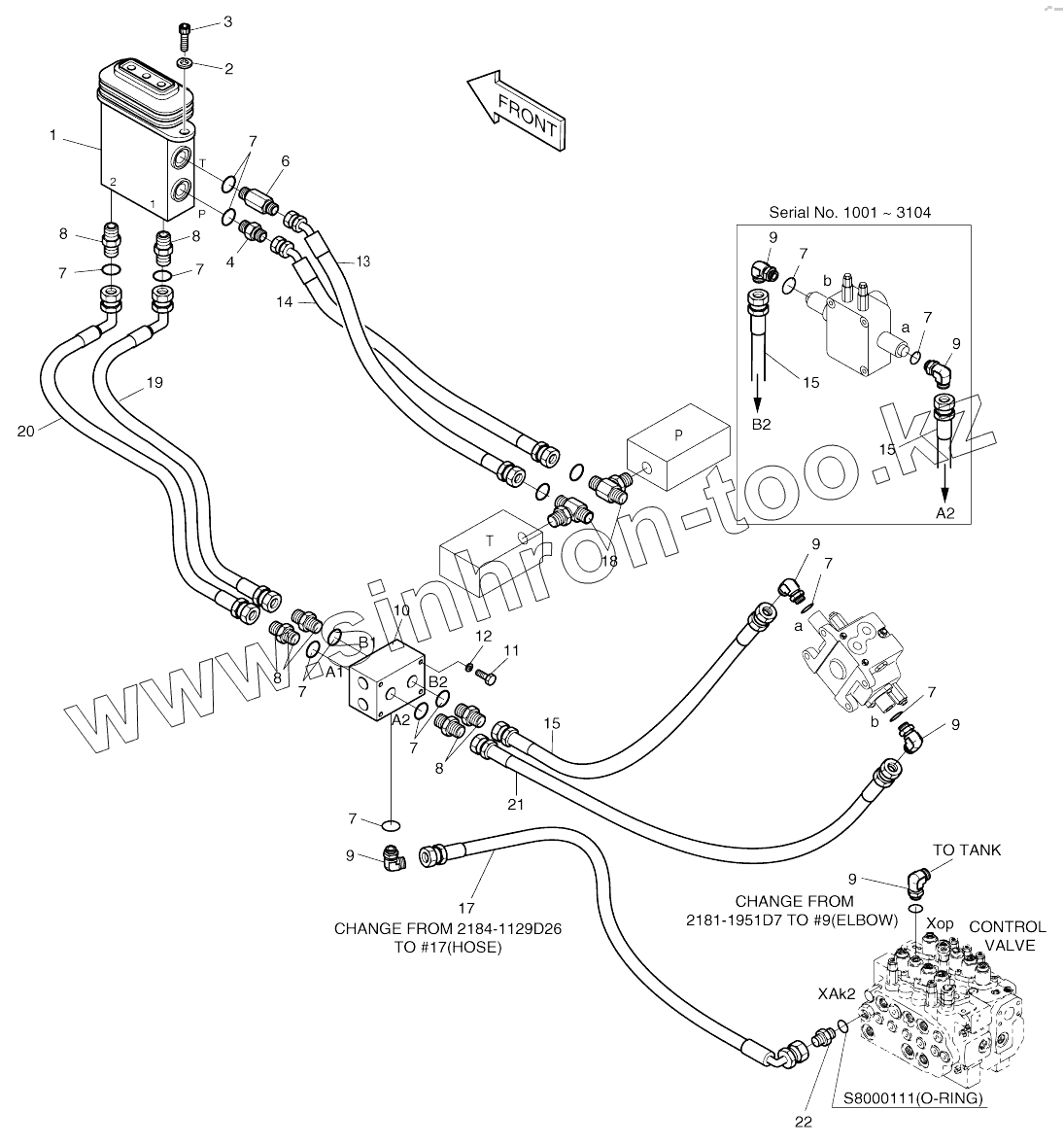

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01261A	400-01261A		Pilot piping-arti.
400-01261	400-01261		Pilot piping-arti.
1	420-00347		VALVE;PEDAL
2	S5110603		WASHER;SPRING
3	S2212266		BOLT;SOCKET M10X1.5X30
4	2181-1126D85		Adapter
6	2181-1126D122		Adapter
7	S8000111		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-1702D4		ELBOW
10	2420-9158		VALVE;SHUTTLE
11	S0556453		BOLT M8X1.25X55
12	S5102503		WASHER;SPRING
13	2184-1060D8		Hose
14	DS2054214		Hose
15	2184-1045D148		HOSE PF1/4-1800L
15	2184-1045D148		HOSE PF1/4-1800L
17	2184-1052D30		Hose
18	2181-2281D13		TEE PF03/8-2PF3/8
19	2184-1046D32		HOSE PF1/4-480L
20	2184-1046D55		HOSE PF1/4-530L
21	2184-1045D103		HOSE PF1/4-1950L
22	181-00144D2		Adapter, orifice
22	181-00144D21		ADAPTER;ORIFICE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
