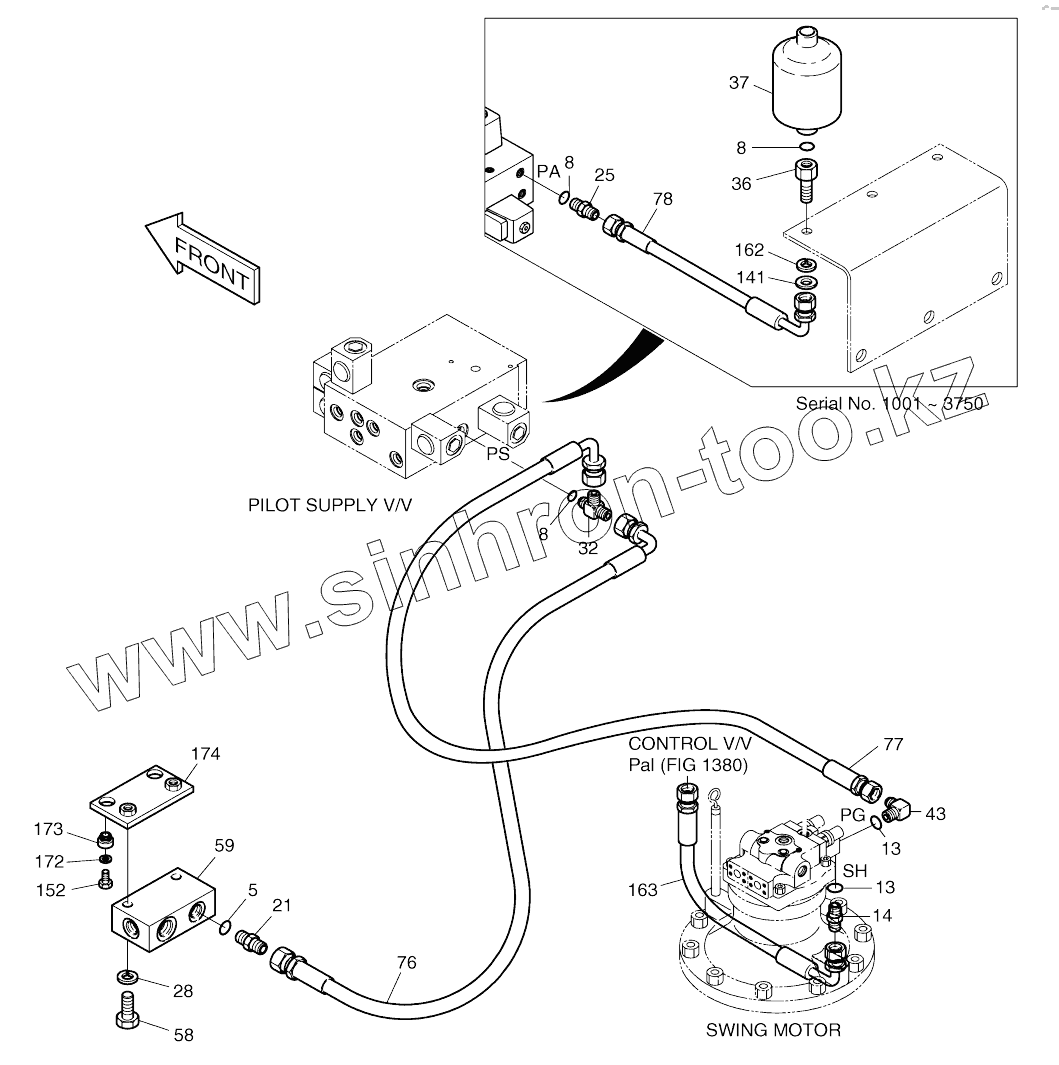

Каталог запасных частей к технике: Doosan SOLAR 140W-V. PILOT PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
8
8
8
8
8
8
8
13
13
14
21
25
28
32
36
37
43
58
59
76
77
78
141
152
162
163
172
173
174
Позиция на иллюстрации Заводской номер детали Название детали
400-01165G 400-01165G Pilot piping
5 S8000181 O-RING
8 S8000141 O-RING
8 S8000141 O-RING
13 S8000111 O-RING
14 2181-1126D14 ADAPTER;S PFO-PF1/4
21 2181-1126D6 ADAPTER
25 2181-1126D36 ADAPTER PFO3/8-PF1/4
28 S5102603 WASHER;SPRING M10
32 2181-1951D28 Tee
36 181-00140 Reducer
37 2460-9056 Accumulator
43 2181-1702D4 ELBOW
58 S0558653 BOLT M10X1.5X55
59 2423-1470 BLOCK
76 2184-1036D242 Hose
76 2184-1036D71 Hose
77 2184-1046D92 Hose
78 2184-1046D232 Hose
141 121-00006 NUT PF1/4
152 S0512253 BOLT M10X1.5X30
162 S5102803 Washer
163 2184-1046D32 HOSE PF1/4-480L
172 2114-1058D10 WASHER
173 198-00016 RUBBER
174 621-02151 PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
