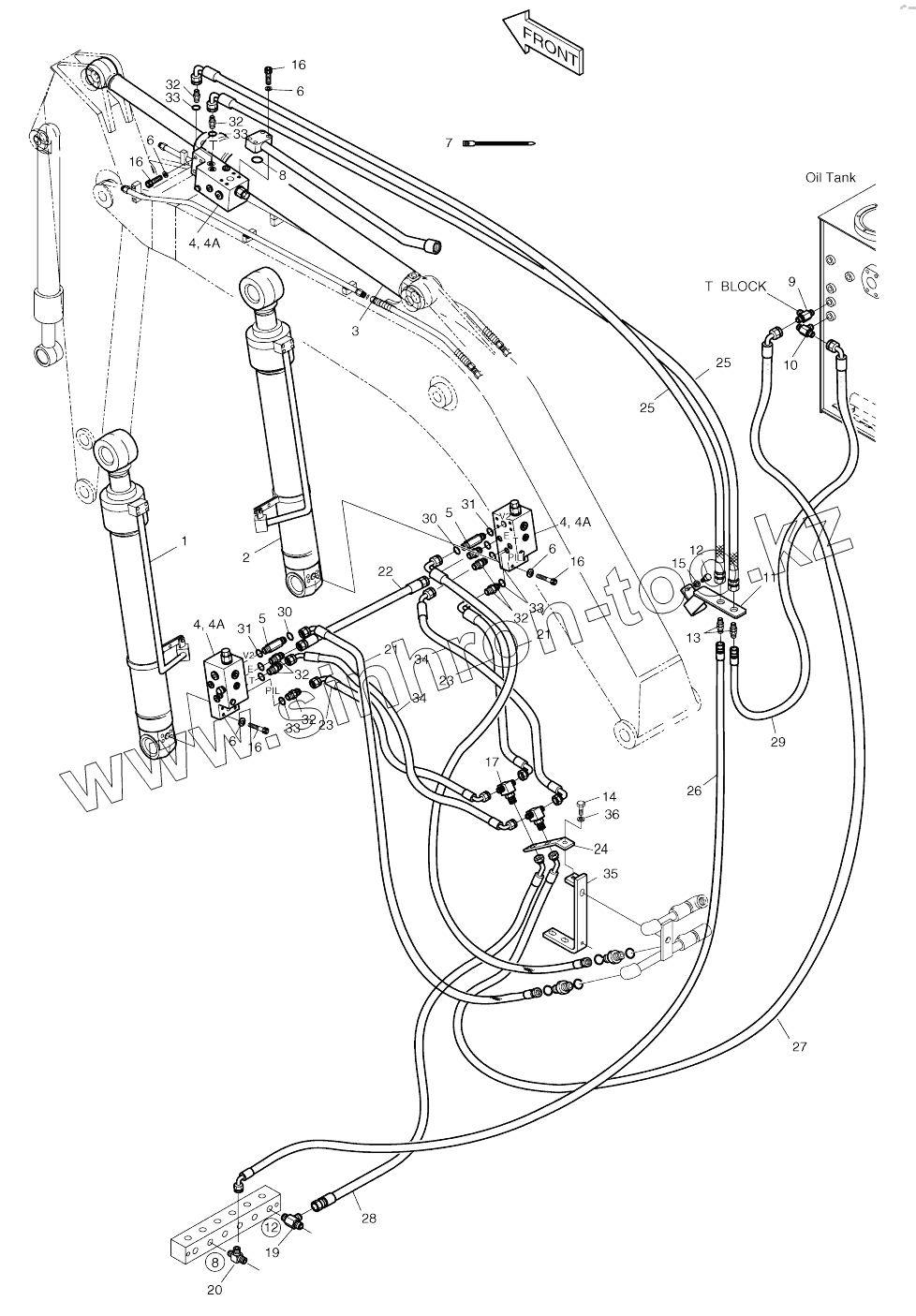

Каталог запасных частей к технике: Doosan SOLAR 140W-V. LOCK VALVE PIPING - BOOM 4.3M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00783
1
2
3
4
4
4
4A
4A
4A
5
5
6
6
6
6
7
8
8
9
10
11
12
12
13
14
15
16
16
16
16
17
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
30
31
31
32
32
32
32
32
33
33
33
33
34
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
400-00783 400-00783 Lock valve piping
1 440-00294 Boom cylinder-arti.boom
2 440-00295 Boom cylinder-arti.boom
3 440-00296 Cylinder, arm
4 420-00003A VALVE;LOCK
4A K9000998 SEAL KIT
5 2181-4133D37 ADAPTER
6 S5110601 WASHER;SPRING
7 2124-1084D2 CLIP;BAND
8 S8000281 O-RING
9 2181-1951D21 TEE
10 2181-2281D2 Tee
11 195-00068 BRAKCET
12 S0511953 BOLT M10X1.5X22
13 181-00007 ADAPTER
14 S0515153 Bolt
15 S5102603 WASHER;SPRING M10
16 S2212666 BOLT M10X1.5X50
17 181-00008 TEE
19 2181-1951D11 TEE PFO3/8-PF3/8-PF1/4
20 2181-1951D16 TEE
21 DS2013361 Hose
22 2184-1096D8 Hose
23 DS2058214 Hose
24 195-02400 Bracket
25 2184-1046D302 Hose
26 2184-1046D283 HOSE PF3/8-2100L
27 2184-1076D60 Hose
28 2184-1060D203 Hose
29 2184-1076D31 Hose
30 S8030081 O-RING
31 180-00073D4 Seal
32 2181-1126D14 ADAPTER;S PFO-PF1/4
33 S8000111 O-RING
34 DS2058215 Hose
35 195-02395 Bracket
36 S5102703 WASHER;SPRING M10
