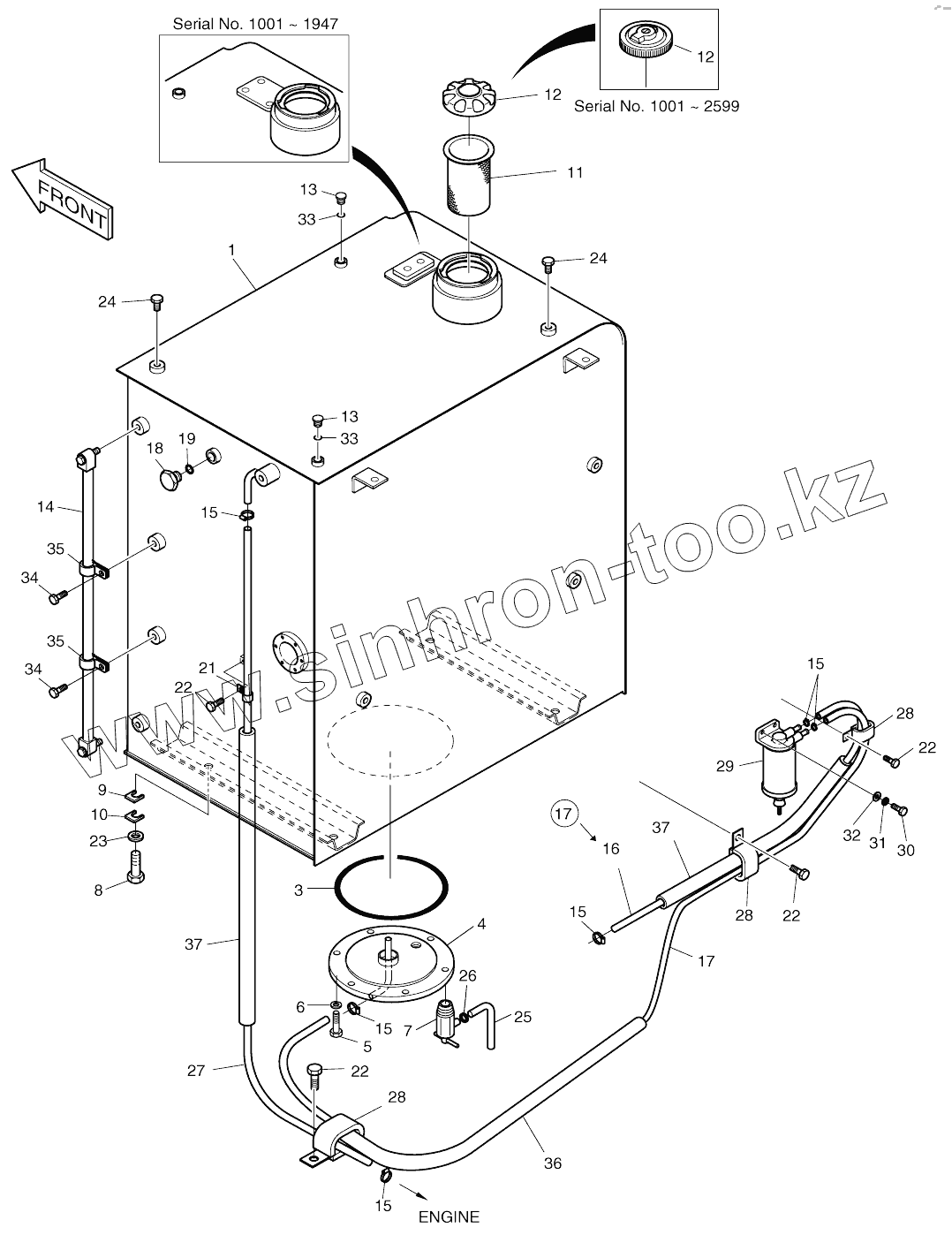

Каталог запасных частей к технике: Doosan SOLAR 140W-V. FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
470-00153
1
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
13
13
14
15
15
15
15
15
16
17
17
17
17
17
17
18
19
21
22
22
22
22
22
22
22
22
22
23
24
24
25
26
27
28
28
28
28
28
28
28
29
30
31
32
33
33
34
34
35
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали
470-00153A 470-00153A Fuel tank assy
470-00153 470-00153 Fuel tank assy
1 470-00152 Tank, fuel
1 470-00152A Tank, fuel
1 470-00152B Tank, fuel
1 470-00152C Tank, fuel
3 S8011650 O-RING
4 2473-1033B Cover
5 S0512053 BOLT M10X1.5X25
6 S5102603 WASHER;SPRING M10
7 2186-9001 Cock
8 S0521351 Bolt
9 2114-1813 SHIM D20X0.8T
10 2114-1814 SHIM D20X1.6T
11 2471-9046 FILTER;FUEL
11 471-00105 FILTER;FUEL
12 2188-9008 CAP;FUEL
12 188-00018 CAP;FUEL
12 188-00014A CAP;FUEL
12 K1004166 CAP;FUEL
13 2181-1950D1 PLUG
14 119-00014D1 Gauge, level
15 S8450012 CLAMP;HOSE
16 2185-1247D25 HOSE;FUEL 2100L
17 2185-1247D25 HOSE;FUEL 2100L
17 2185-1247D130 Hose
17 2185-1247D34 Hose
18 2181-1950D7 PLUG PF1/2
19 S8000231 O-RING
21 124-00208D3 CLIP D20/M8
22 120-00276 BOLT M8X1.25X12
22 120-00276 BOLT M8X1.25X12
23 2114-1816 WASHER;HARD
24 S0514653 BOLT M12X1.75X16
25 2184-9089 Hose, vinyl
26 S8450006 CLAMP;HOSE
27 2185-1247D33 Hose 2620l
28 124-00209D1 CLIP 2-D20/M8
28 2124-1509D7 Clip, hose
29 471-00082 SEPERATOR;WATER
29 471-00082A SEPERATOR;WATER
30 S0552953 Bolt
31 S5102303 WASHER;SPRING M6
32 2114-1058D52 WASHER
33 S8000111 O-RING
34 120-00276 BOLT M8X1.25X12
35 DS2802021 Clip
36 161-00558 Sponge
37 161-00559 Sponge
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
