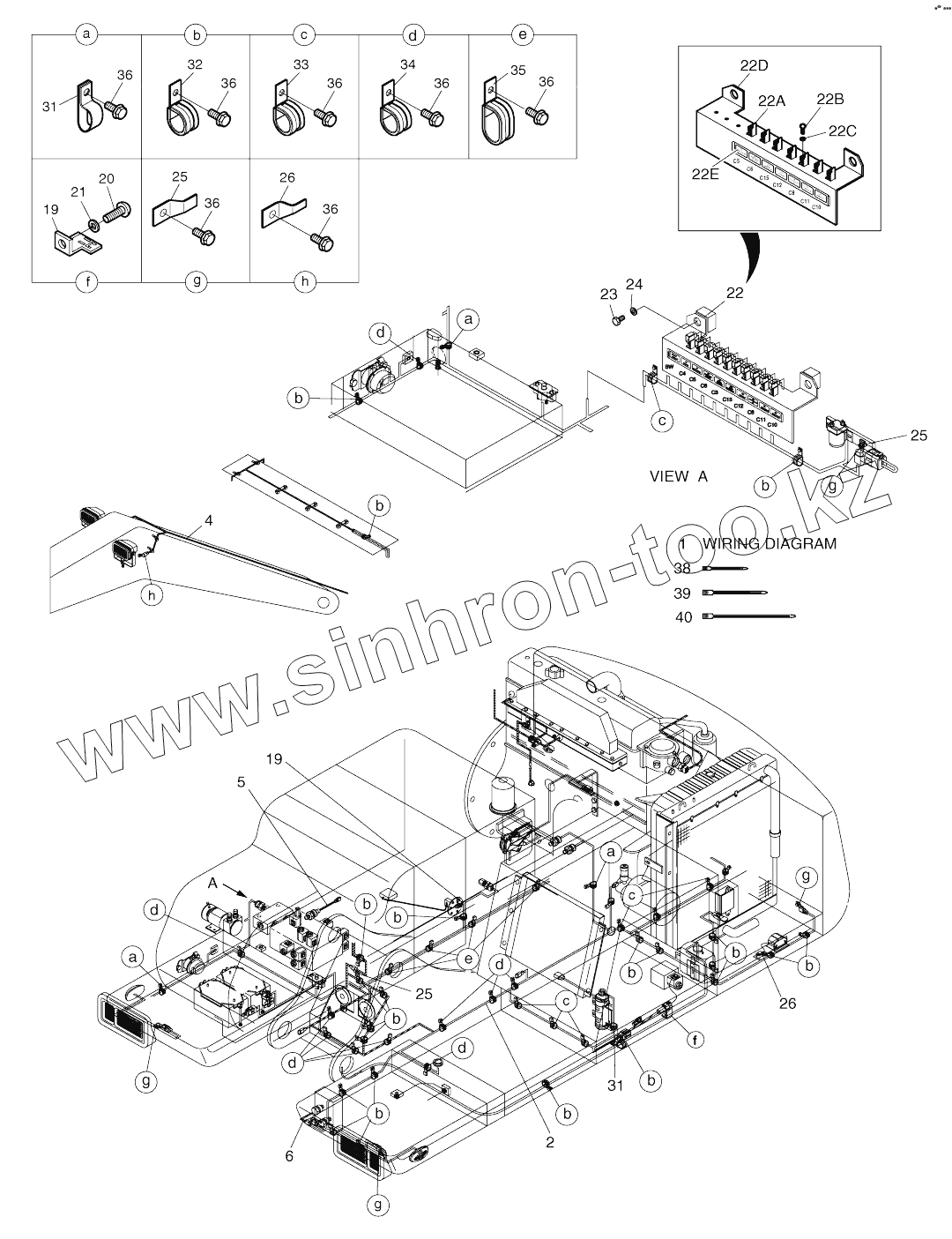

Каталог запасных частей к технике: Doosan SOLAR 140W-V. ELECTRIC WIRING (3) - RELATED PART

Тип техники

Марка

Модель

Схема

1

2

4

5

6

19

19

20

21

22

22A

22B

22C

22D

22E

23

24

25

25

25

26

26

31

31

32

33

34

35

36

36

36

36

36

36

36

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00199C	500-00199C		Electric wiring
1	599-00058		Wiring diagram
1	599-00058A		Wiring diagram
1A	548-00003A		DIODE ASS'Y 3A
1B	2548-1027		DIODE ASS'Y 3A
1C	548-00002		Diode assy
2	530-00325A		Harness, main
2	530-00325B		Harness, main
2	530-00325C		Harness, main
4	530-00311D4		HARNESS;WORKING LAMP
5	530-00002		Harness, t/m press. Switch
6	530-00067		Harness
19	2195-3500		BRACKET;HOUSING
20	S3450953		SCREW M6X1.0X12
21	S5102303		WASHER;SPRING M6
22	195-02138		Bracket assy, housing
22	195-02138A		Bracket assy, housing
22A	2195-3500		BRACKET;HOUSING
22B	S3450953		SCREW M6X1.0X12
22C	S5102303		WASHER;SPRING M6
22D	2891-1796		Plate
22E	2190-3367B		Plate, name
23	S0511653		BOLT M10X1.5X16
24	S5102603		WASHER;SPRING M10
25	2197-1660		BRACKET;HOUSING W15
26	2197-1661		BRACKET;HOUSING W9
31	2124-1509D1		CLIP D12/M8
32	124-00208D2		CLIP D14/M8
33	124-00208D3		CLIP D20/M8
34	124-00208D4		CLIP D26/M8
35	124-00209D1		CLIP 2-D20/M8
36	120-00276		BOLT M8X1.25X12
38	2124-1622D1		CLIP;BAND (146L)
39	2124-1622D2		CLIP;BAND (200L)
40	2124-1622D3		CLIP;BAND (280L)
