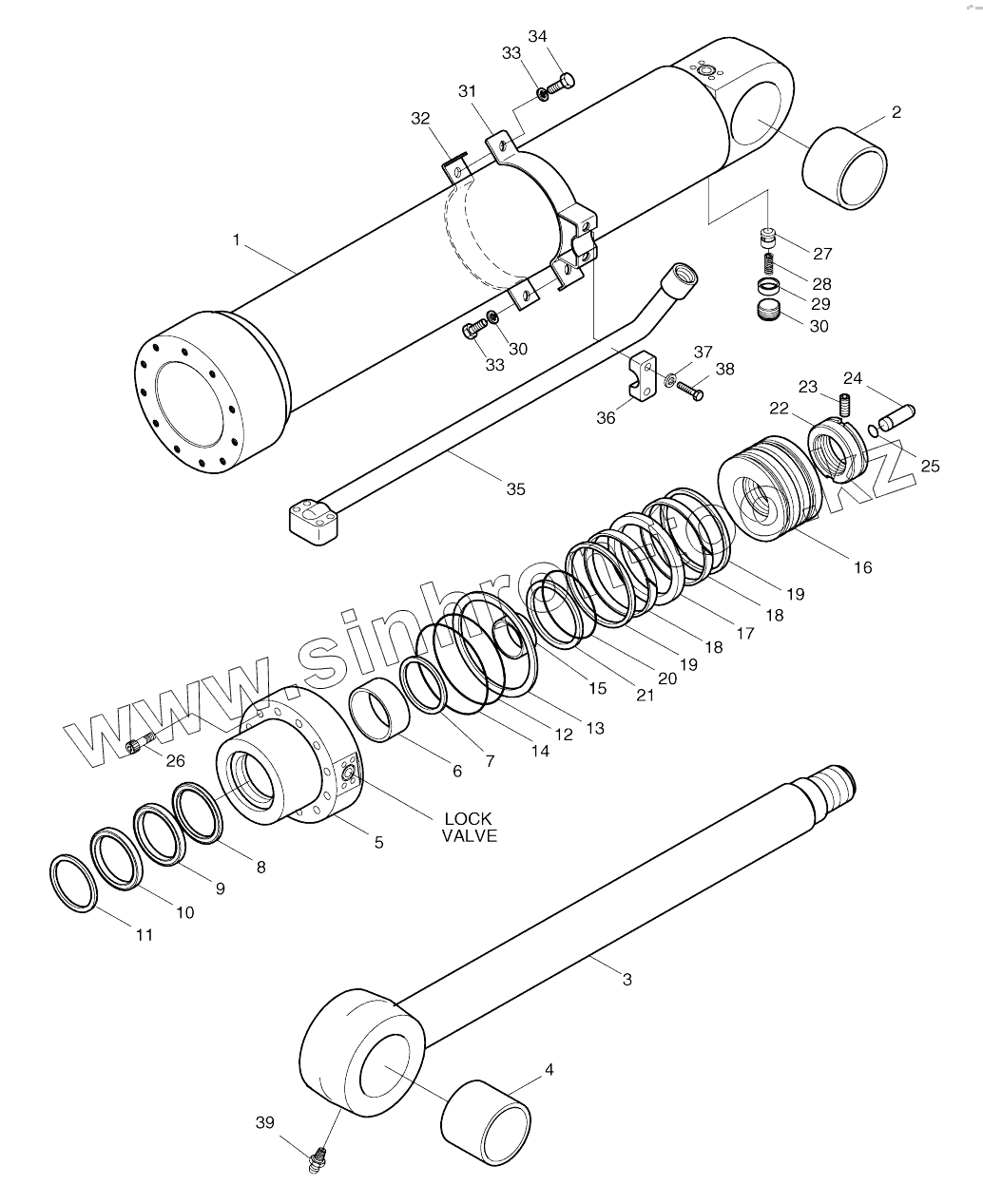

Каталог запасных частей к технике: Doosan SOLAR 140W-V. ARM CYLINDER - LOCK VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
440-00296
2440-9242KT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
440-00296 440-00296 Cylinder, arm
2440-9242KT 2440-9242KT SEAL KIT
1 53A714-0 Tube assy
2 03U769-1 BUSH;STEEL
3 53A314-2 Rod assy
4 03U769-1 BUSH;STEEL
5 53A319-1 ROD COVER
6 E8412171 DD-BUSH
7 00M323-0 RING;RETAINING
8 E5500240 SEAL;BUFFER
9 E5302940 U-PACKING
10 E6020240 WIPER;DUST
11 00M320-0 RING;RETAINING
12 E6311561 O-RING
13 53A309-0 RING;BACK-UP
14 E6311581 O-RING
15 00C303-0 RING;CUSHION
16 53A366-1 PISTON
17 E5130240 SEAL;SLIPPER
18 00Z101-0 RING;WEAR
19 00R096-0 RING;SLYD
20 E6490083 O-RING
21 53A308-0 RING;BACK UP
22 53B345-2 NUT;PISTON
23 E1330544 SCREW
24 03A713-0 PLUNGER;CUSHION
25 03A714-0 RING;STOP
26 E0501809 Bolt, hex.socket
27 04S481-0 VALVE;CHECK
28 04S480-0 SPRING
29 03A728-0 SUPPORT;SPRING
30 E1500030 PLUG;HEX.
31 53A395-0 PIPE BAND ASS'Y
32 03B303-0 BAND;PIPE
33 E3110102 WASHER;SPRING
34 E0020673 BOLT;HEX.
35 53A627-0 Pipe assy-r
36 00C267-0 CLAMP;PIPE
37 E3110102 WASHER;SPRING
38 E0020733 BOLT;HEX.
39 E8841022 NIPPLE;GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
