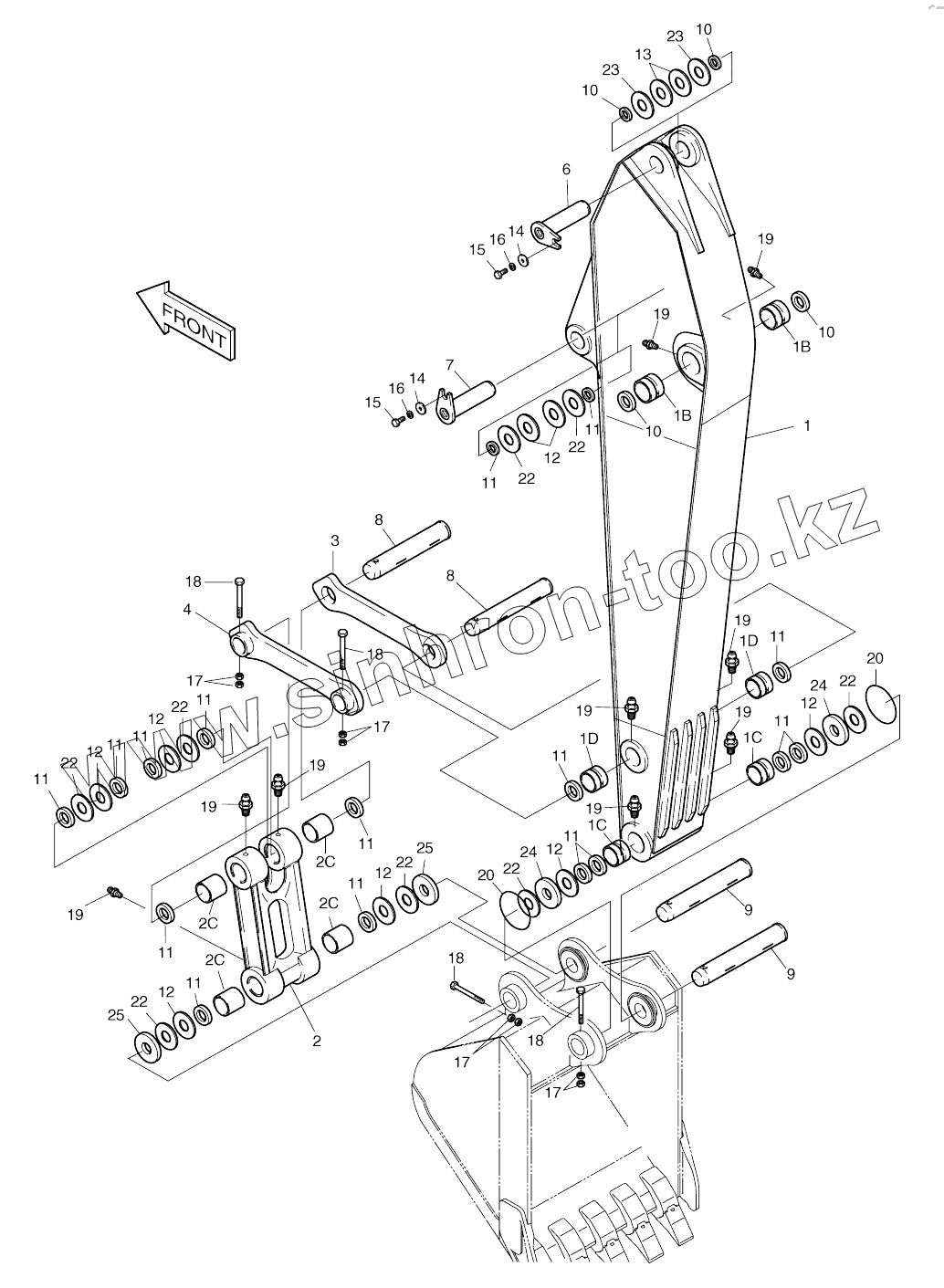

Каталог запасных частей к технике: Doosan SOLAR 140W-V. ARM - 3.0M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2701-1457E
2701-1457E
1
1B
1B
1C
1C
1D
1D
2
2C
2C
2C
2C
3
4
6
7
8
8
9
9
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
19
20
20
22
22
22
22
22
22
22
22
23
23
24
24
24
24
25
25
25
25
Позиция на иллюстрации Заводской номер детали Название детали
2701-1457E 2701-1457E ARM ASS'Y-3.0m
1 2701-1458K ARM SUB ASS'Y-3.0m
1B 2110-1328A BUSHING
1C 2110-1329A BUSHING
1D 2110-1330A BUSHING
2 2155-1339E LINK;PUSH ASS'Y
2C 2110-1366A BUSHING
3 2155-1306B LINK;GUIDE(R.H)
4 2155-1307B LINK;GUIDE(L.H)
6 2123-2209C PIN
7 2123-2225C PIN
8 2123-2211C PIN
9 2123-2212C PIN
10 2180-1106BD4 SEAL;DUST
11 2180-1106BD3 SEAL;DUST
12 2114-1058D12 SHIM
13 2114-1059D127 SHIM
14 2116-1060D6 STOPPER
15 S0521366 BOLT M16X2.0X35
16 S5102903 WASHER;SPRING
17 S4012933 NUT
18 S0566766 BOLT M16X2.0X115
19 S6710041 NIPPLE;GREASE
20 180-00077D3 O-RING
22 2114-1059D89 SHIM
23 2114-1059D129 SHIM
24 2114-1994A Spacer
24 2114-1994B SPACER
25 2114-1995A Spacer
25 2114-1995B SPACER
