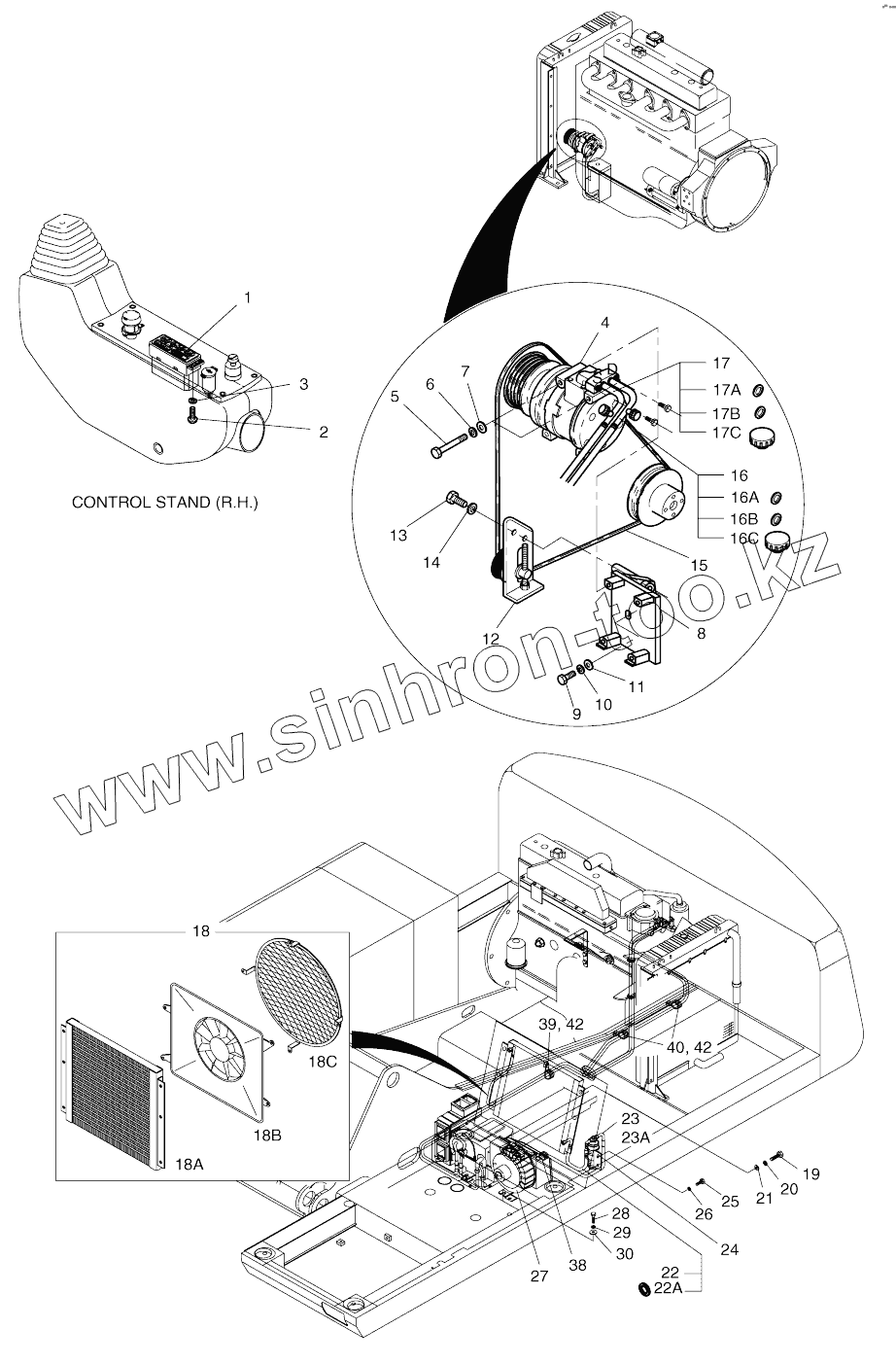

Каталог запасных частей к технике: Doosan SOLAR 140W-V. AIRCONDITIONER (1)

Тип техники

Марка

Модель

Схема

920-00103

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16A

16B

16C

17

17A

17B

17C

18

18A

18B

18C

19

20

21

22

22A

23

23A

24

25

26

27

28

29

30

38

39

40

42

42

Позиция на иллюстрации	Заводской номер детали		Название детали
920-00103	920-00103		Cooler and heater assy
1	543-00049		PANEL;AIRCON CONTROL
2	S3450583		SCREW M4X0.7X12
3	S5000113		WASHER;PLAIN M4
4	2208-6013B		COMPRESSOR
5	S0557153		BOLT M8X1.25X90
6	S5102503		WASHER;SPRING
7	S5010513		WASHER;PLAIN M8
8	2197-1798B		BRACKET;COMPRESSOR
8	2197-1798C		Bracket, compressor
9	S0712153		BOLT M10X1.25X28
10	S5102603		WASHER;SPRING M10
11	S5010613		WASHER;PLAIN
12	2107-6006		PULLEY ASS'Y;IDLE 4PK
13	S0759853		BOLT M10X1.25X115
14	S5102603		WASHER;SPRING M10
15	2106-1019D10		V-BELT;COMPRESSOR
16	2185-1705		HOSE;DISCHARGE 1900L
16A	2180-6089		O-RING(COMP)
16B	2180-6088		O-ring
16C	1.161-00018		CAP;CHECK PORT(H)
17	2185-1702A		HOSE;SUCTION 2305L
17A	2180-6086		O-RING(COMP)
17B	2180-6087		O-RING(EVA)
17C	1.161-00019		CAP;CHECK PORT(L)
18	2520-6004		CONDENSER ASS'Y
18A	2520-6005		CONDENSER CORE
18B	2538-6018		MOTOR;CONDENSER
18C	2520-6006		NET;CONDENSER
19	S0512053		BOLT M10X1.5X25
20	S5102603		WASHER;SPRING M10
21	S5010613		WASHER;PLAIN
22	2185-1697D2		HOSE;LIQUID(1)
22A	2180-6090		O-RING
23	2185-1698D1		HOSE;LIQUID(2)
23A	2180-6090		O-RING
24	2204-6039A		RECEIVER DRIER
25	S0508653		BOLT M8X1.25X16
26	S5102503		WASHER;SPRING
27	920-00020B		AIRCON UNIT
28	S0509053		BOLT M8X1.25X25
29	S5102503		WASHER;SPRING
30	2114-1058D29		WASHER
38	124-00208D3		CLIP D20/M8
39	124-00208D7		CLIP;BAND
40	124-00209D1		CLIP 2-D20/M8
42	120-00276		BOLT M8X1.25X12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
