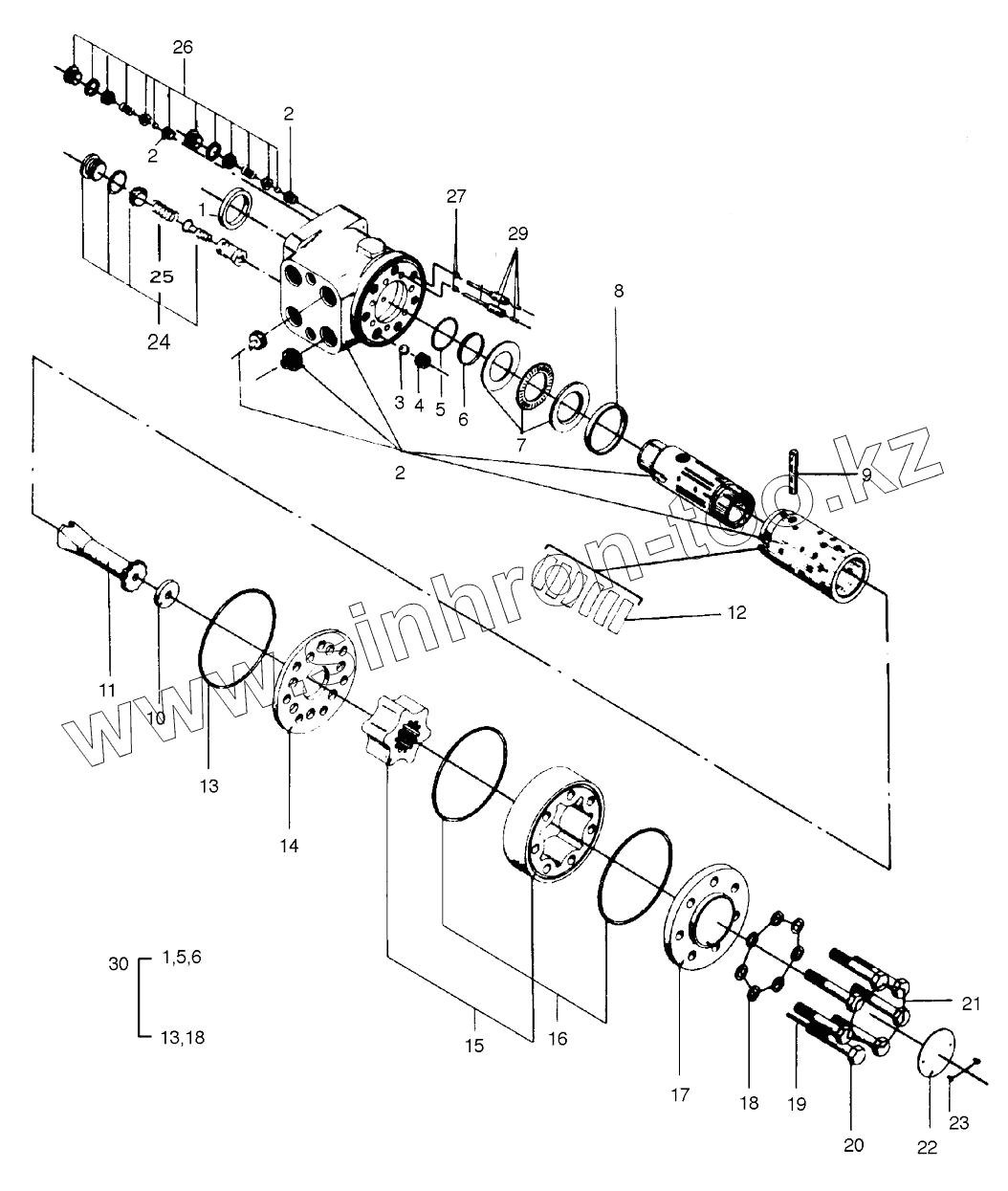

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). STEERING VALVE (1305-2332)

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

4

5

5

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
2420-9405	2420-9405		Valve, steer
1	633B9002		Ring, dust seal
2	SPOOLHOUSINGASSY		Spool housing assy
3	689X1031		Ball
4	150-0304		Bushing, thread
5	633B1205		O-ring
6	633B9007		Kin-ring
7	150-4262		Bearing assy
8	150-0310		Ring
9	150-0305		Pin, cross
10	150-0439		Spacer
11	150-0442		Drive
12	150-4209		Set of springs
13	633B1202		O-ring
14	150-0301		Plate, distributor
15	150-4255		Set, gear wheel
16	633B1173		O-ring
17	150-0328		Cover, end
18	648X2481		Washer
19	632L3058		Pin, rolled
20	150-0324		Screw with pin
21	681X1581		Screw
22	150A0000		Plate, name
23	681Z1011		Screw, drive
24	150-4272		Relief valve assy
25	663X1802		Spring, wire
26	150-4268		Shock valve
27	689X1005		Ball
29	150-4080		Pin, rolled
30	150-4206		Seal kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
