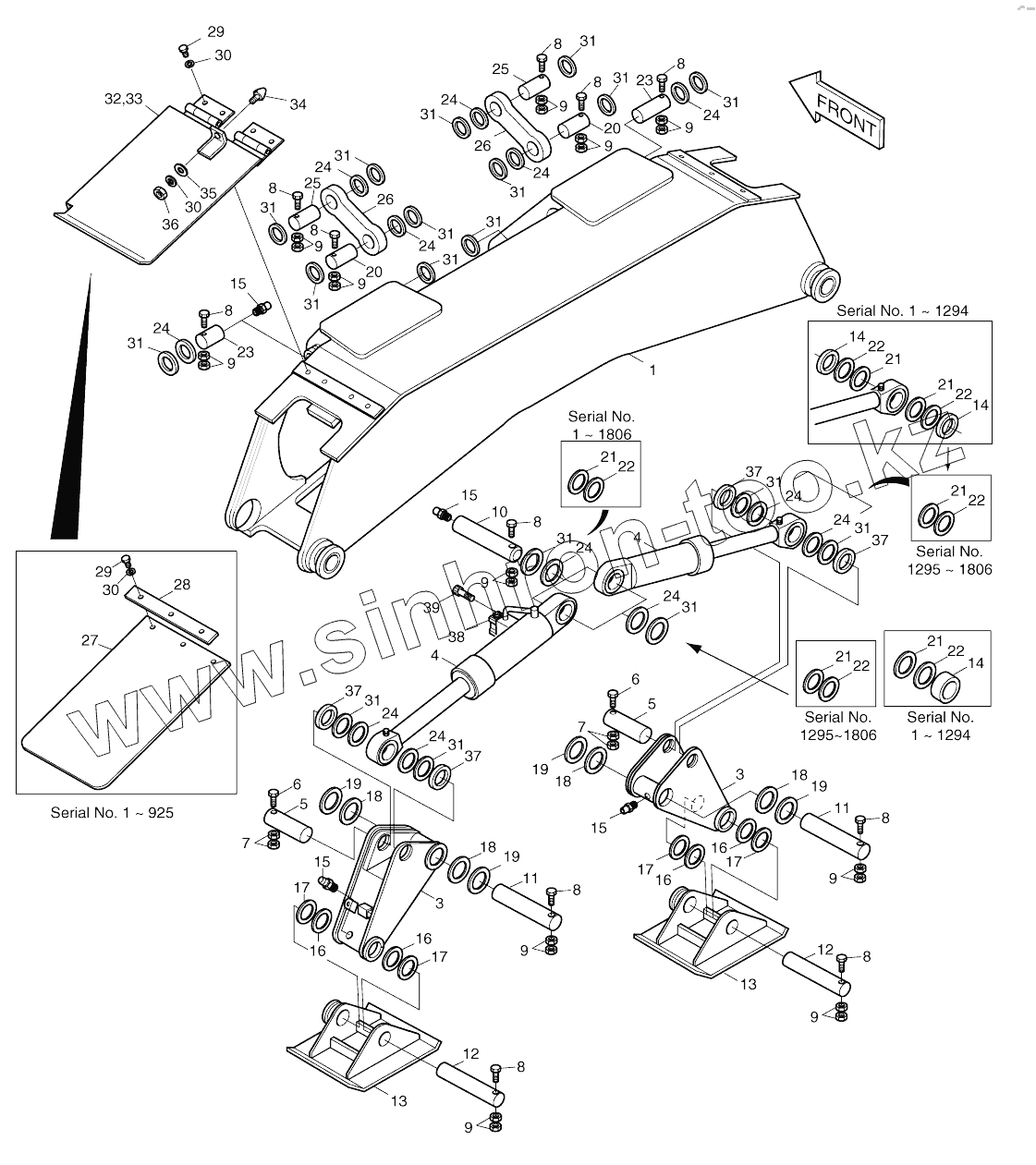

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). REAR OUTRIGGER
2626-1054A
1
3
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
13
13
13
13
14
14
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
25
26
26
27
28
29
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
32
33
34
35
36
37
37
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2626-1054A | 2626-1054A | Rear outrigger assy | |
| 1 | 2626-1055B | Frame, stabilizer | |
| 1 | 2626-1055H | Frame, stabilizer | |
| 1 | 2626-1055G | Frame, stabilizer | |
| 1 | 2626-1055C | Frame, stabilizer | |
| 1 | 2626-1055E | Frame, stabilizer | |
| 3 | 2626-1058 | Beam, stabilizer | |
| 3 | 2626-1058A | Beam, stabilizer | |
| 4 | 2440-9402 | Cylinder, outrigger | |
| 4 | 440-00077 | Cylinder, outrigger | |
| 5 | 2123-4004 | Pin | |
| 6 | S0562353 | Bolt | |
| 7 | S4012733 | NUT M12 | |
| 8 | S0566651 | Bolt | |
| 8 | S0566656 | Bolt | |
| 9 | S4012933 | NUT | |
| 10 | 2123-4005 | Pin | |
| 11 | 2123-4007 | Pin | |
| 11 | 123-00026 | Pin | |
| 11 | 2123-4007A | Pin | |
| 12 | 2123-4006 | Pin | |
| 12 | 2123-4006A | Pin | |
| 13 | 2197-1448A | Foot | |
| 13 | 2197-1448B | Foot | |
| 14 | 2114-4004 | Spacer | |
| 15 | S6710042 | NIPPLE;GREASE(PT1/8) | |
| 15 | S6710043 | NIPPLE;GREASE(PT1/8) | |
| 16 | 2114-1058D18 | Washer | |
| 17 | 2114-1058D19 | Washer | |
| 18 | 2114-1058D12 | SHIM | |
| 19 | 2114-1058D13 | Shim | |
| 20 | 2123-2312A | Pin | |
| 20 | 2123-2312 | Pin | |
| 21 | 2114-1059D76 | Shim | |
| 22 | 2114-1059D75 | Shim | |
| 23 | 2123-1872 | Pin | |
| 23 | 2123-1835 | Pin | |
| 24 | 2114-1059D7 | Shim | |
| 24 | 2114-1059D7 | Shim | |
| 25 | 2123-1529A | Pin | |
| 25 | 2123-1529B | Pin | |
| 26 | 2155-1220 | Link | |
| 27 | 2161-2018A | Plate, rubber | |
| 27 | 2161-9064 | Plate, rubber | |
| 28 | 2197-1107 | Bracket | |
| 29 | S0511553 | BOLT M10X1.5X14 | |
| 29 | S0511853 | BOLT M10X1.5X20 | |
| 30 | S5102603 | WASHER;SPRING M10 | |
| 30 | S5102603 | WASHER;SPRING M10 | |
| 31 | 2114-1059D74 | SHIM | |
| 31 | 2114-1059D74 | SHIM | |
| 32 | 2627-1314B | Cover | |
| 33 | 2627-1308B | Cover | |
| 34 | 2161-1004 | Stopper | |
| 35 | 2114-1058D1 | Washer | |
| 36 | S4032633 | NUT M10X1.25 | |
| 37 | 2180-1106D9 | Seal, dust | |
| 38 | 2426-9023A | Valve, pilot check | |
| 38 | 2426-9023B | Valve, pilot check | |
| 39 | S2212961 | Bolt, hex. Socket | |
| 39 | S2212966 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
