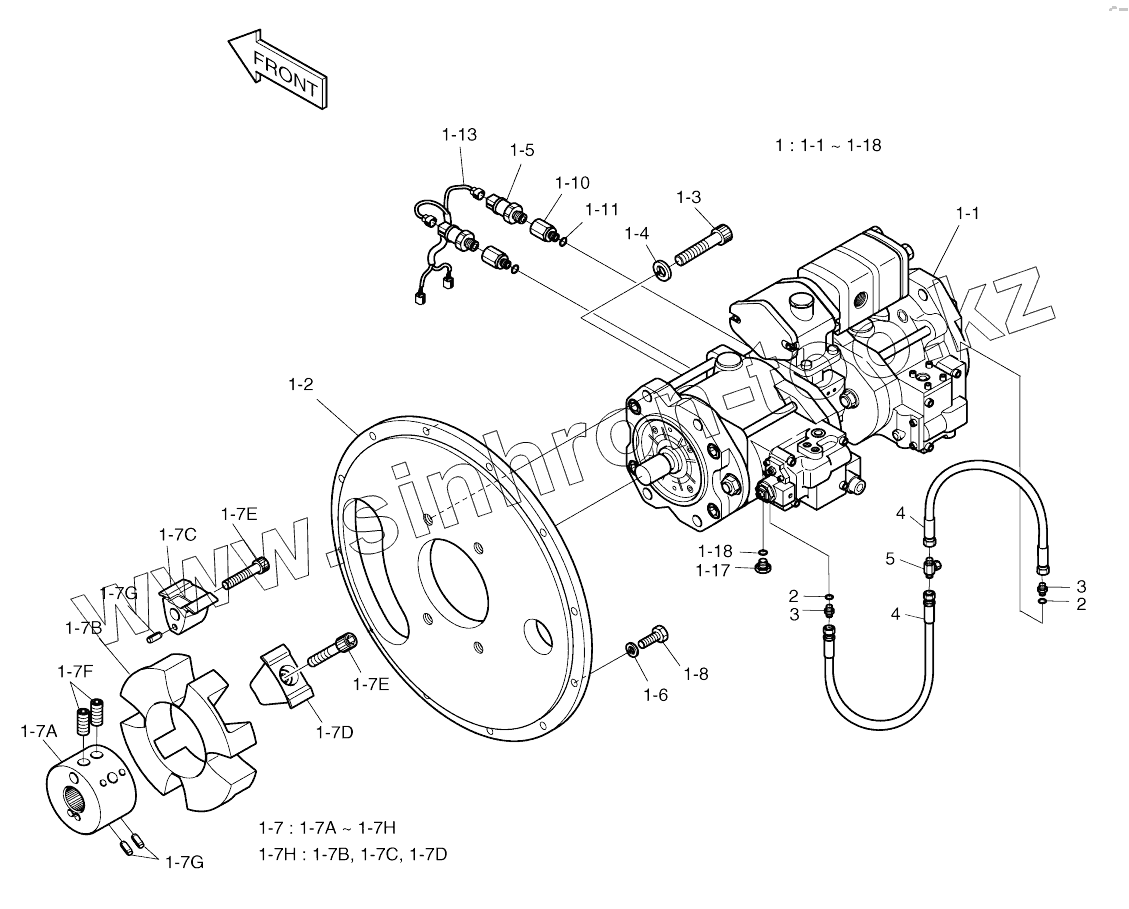

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). PUMP ASSY (3228-)

Тип техники

Марка

Модель

Схема

1-7E

1-7E

5

4

4

3

3

2

2

1-18

1-18

1-17

1-13

1-11

1-10

1-8

1-7H

1-7H

1-7G

1-7G

1-7F

1-7D

1-7D

1-7C

1-7C

1-7B

1-7B

1-7A

1-7A

1-7

1-6

1-5

1-4

1-3

1-2

1-1

1-1

1

Позиция на иллюстрации	Заводской номер детали		Название детали
1-7E	K9000422		SOCKET BOLT SET(8EA)
5	2181-4125		TEE 3-PF1/4
4	2184-1045D112		HOSE PF1/4-510L
3	2181-1126D14		ADAPTER;S PFO-PF1/4
2	S8000111		O-RING
1-18	S8000141		O-RING
1-17	2181-1890D3		Plug
1-13	530-00253		Harness, joint
1-11	S8000111		O-RING
1-10	2181-2439A		REDUCER
1-8	S0558153		BOLT M10X1.5X30
1-7H	2474-7009K		ELEMENT KIT
1-7G	PIN,SPRING		Pin, spring
1-7F	BOLT,CLAMPING		Bolt, clamping
401-00397	401-00397		Pump installation
1-7D	INSERT		Insert
1-7C	INSERT		Insert
1-7B	2474-7009		ELEMENT
1-7A	HUB		Hub
1-7	2414-9042		Coupling
1-6	S5102603		WASHER;SPRING M10
1-5	2547-9045		SENSOR;PRESSURE
1-4	S5110903		WASHER;SPRING
1-3	S2221666		Bolt,socket
1-2	2229-1074		Cover
1-1	401-00161A		Main pump
1	401-00396		Pump installation

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
