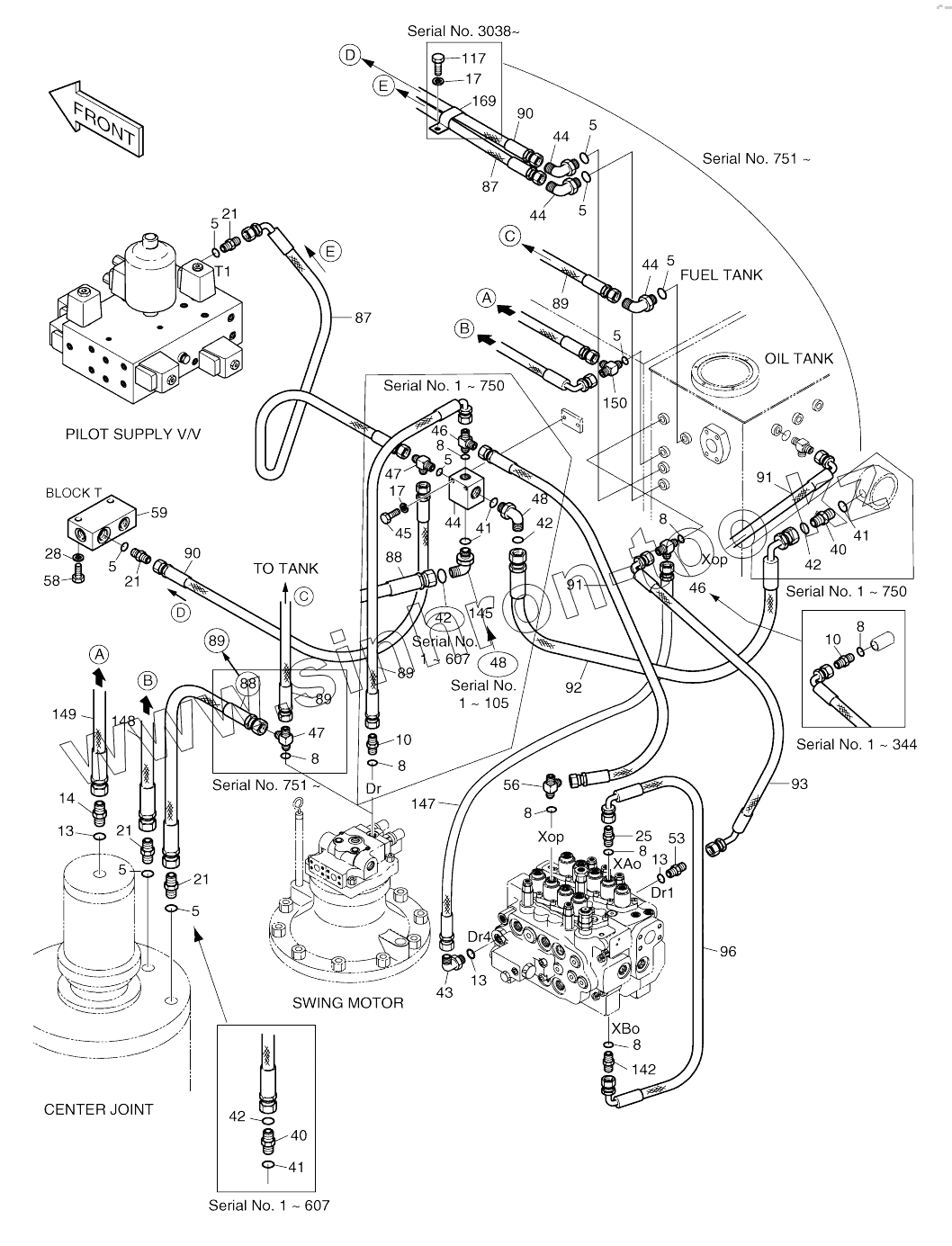

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). PILOT PIPING (3)
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
13
13
13
13
13
13
13
13
13
13
14
17
17
21
21
21
21
21
21
21
21
21
25
28
40
40
40
40
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
42
43
44
44
44
44
44
44
44
44
45
46
46
46
46
46
46
47
47
47
47
48
53
56
58
59
87
87
87
87
87
88
88
88
88
88
88
88
88
88
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
89
90
90
91
91
91
91
91
92
93
96
117
142
145
147
148
149
150
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400-1781B | 2400-1781B | Pilot piping | |
| 2400-1781A | 2400-1781A | Pilot piping | |
| 5 | S8000181 | O-RING | |
| 5 | S8000181 | O-RING | |
| 5 | S8000181 | O-RING | |
| 8 | S8000141 | O-RING | |
| 8 | S8000141 | O-RING | |
| 10 | 2181-1126D7 | ADAPTER PFO3/8-PF3/8 | |
| 10 | 2181-1126D7 | ADAPTER PFO3/8-PF3/8 | |
| 13 | S8000111 | O-RING | |
| 13 | S8000111 | O-RING | |
| 13 | S8000111 | O-RING | |
| 14 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 17 | S5102503 | WASHER;SPRING | |
| 21 | 2181-1126D6 | ADAPTER | |
| 21 | 2181-1126D6 | ADAPTER | |
| 25 | 2181-1126D36 | ADAPTER PFO3/8-PF1/4 | |
| 28 | S5102603 | WASHER;SPRING M10 | |
| 40 | 2181-2627D1 | ADAPTER | |
| 40 | 2181-2627D1 | ADAPTER | |
| 41 | S8000231 | O-RING | |
| 41 | S8000231 | O-RING | |
| 42 | S8030121 | O-RING | |
| 42 | S8030121 | O-RING | |
| 43 | 2181-1702D4 | ELBOW | |
| 44 | 2423-1469 | Block | |
| 44 | 2181-1702D2 | ELBOW | |
| 45 | S0556953 | Bolt | |
| 46 | 2181-1951D6 | TEE | |
| 46 | 2181-1951D6 | TEE | |
| 46 | 2181-1951D6 | TEE | |
| 47 | 2181-1951D5 | TEE 3-PF1/2 | |
| 47 | 2181-1951D38 | Tee | |
| 48 | 2181-2628D1 | ELBOW | |
| 48 | 2181-2628D1 | ELBOW | |
| 53 | 2181-1126D89 | ADAPTER | |
| 56 | 2181-1951D1 | TEE PFO1/4-2PF1/4 | |
| 58 | S0558653 | BOLT M10X1.5X55 | |
| 59 | 2423-1470 | BLOCK | |
| 87 | 2184-1036D275 | Hose | |
| 87 | 2184-1036D187 | Hose | |
| 88 | 2184-1196D58 | Hose | |
| 88 | 2184-1026D94 | Hose | |
| 88 | 2184-1026D8 | Hose | |
| 88 | 2184-1026D195 | HOSE PF1/2-750L | |
| 89 | 2184-1036D274 | HOSE PF3/8-550L | |
| 89 | 2184-1026D18 | Hose | |
| 89 | 2184-1026D18 | Hose | |
| 89 | 2184-1026D358 | Hose | |
| 90 | 2184-1026D376 | Hose | |
| 91 | 2184-1046D142 | HOSE PF1/4-900L | |
| 91 | 2184-1045D90 | Hose | |
| 92 | 2184-1197D60 | Hose | |
| 93 | 2184-1061D82 | HOSE PF3/8-400L | |
| 96 | 2184-1061D76 | HOSE(90-90)PF1/4-800L | |
| 117 | S0508653 | BOLT M8X1.25X16 | |
| 142 | 2181-1126D96 | ADAPTER PFO3/8-PF1/4 | |
| 145 | 2181-2628D2 | Elbow | |
| 145 | 2181-1702D65 | Elbow | |
| 147 | 2184-1046D82 | HOSE PF1/4-850L | |
| 147 | 2184-1045D65 | Hose | |
| 148 | 2184-1036D161 | Hose | |
| 148 | 2184-1036D154 | Hose | |
| 149 | 2184-1045D128 | Hose | |
| 149 | 2184-1045D210 | Hose | |
| 149 | 2184-1045D55 | Hose | |
| 150 | 2181-1951D19 | TEE PFO1/2XPF1/2XPF1/4 | |
| 169 | 124-00209D4 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
