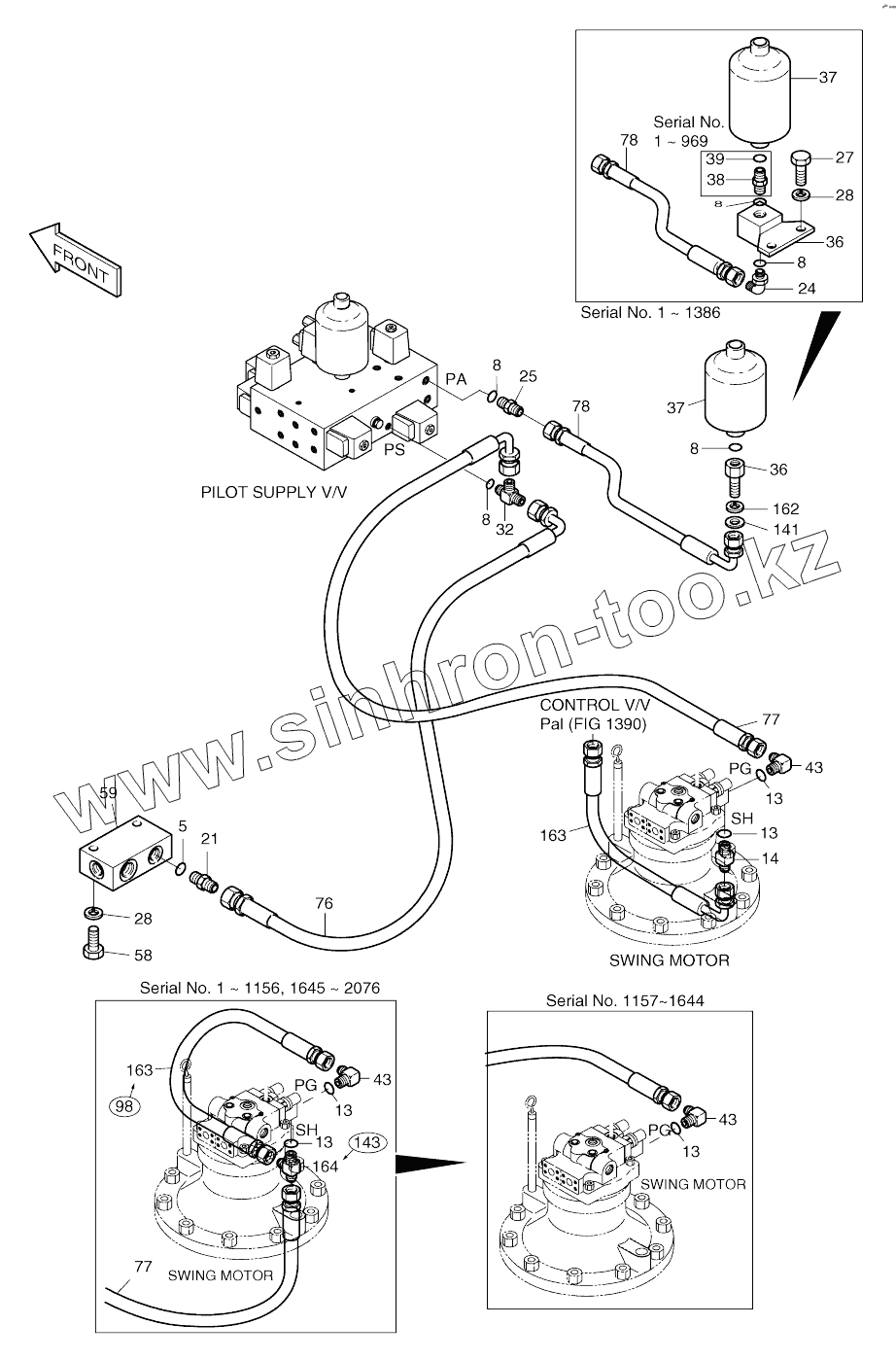

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). PILOT PIPING (2)

Тип техники

Марка

Модель

Схема

5

8

8

8

8

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

14

21

24

25

27

28

28

32

36

36

36

36

36

37

37

37

37

37

38

39

43

43

43

58

59

76

77

77

78

78

78

78

78

78

98

141

143

162

163

163

163

163

164

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-1781B	2400-1781B		Pilot piping
2400-1781A	2400-1781A		Pilot piping
5	S8000181		O-RING
8	S8000141		O-RING
13	S8000111		O-RING
13	S8000111		O-RING
13	S8000111		O-RING
14	2181-1126D14		ADAPTER;S PFO-PF1/4
21	2181-1126D6		ADAPTER
24	2181-1702D10		ELBOW
25	2181-1126D36		ADAPTER PFO3/8-PF1/4
27	S0511853		BOLT M10X1.5X20
28	S5102603		WASHER;SPRING M10
32	2181-1951D28		Tee
36	2423-1344		Block
36	181-00140		Reducer
37	2460-9035		Accumulator
37	2460-9056		Accumulator
38	2181-1938D4		Adapter
39	S8180291		Packing
43	2181-1702D4		ELBOW
58	S0558653		BOLT M10X1.5X55
59	2423-1470		BLOCK
76	2184-1036D316		Hose
76	2184-1036D242		Hose
77	2184-1046D92		Hose
78	2184-1046D197		Hose
78	2184-1046D153		HOSE-350L
78	2184-1045D182		Hose
98	2184-1061D72		Hose
141	121-00006		NUT PF1/4
143	2181-1951D1		TEE PFO1/4-2PF1/4
162	S5102803		Washer
163	2184-1045D112		HOSE PF1/4-510L
163	2184-1046D32		HOSE PF1/4-480L
164	2181-1951D1		TEE PFO1/4-2PF1/4
