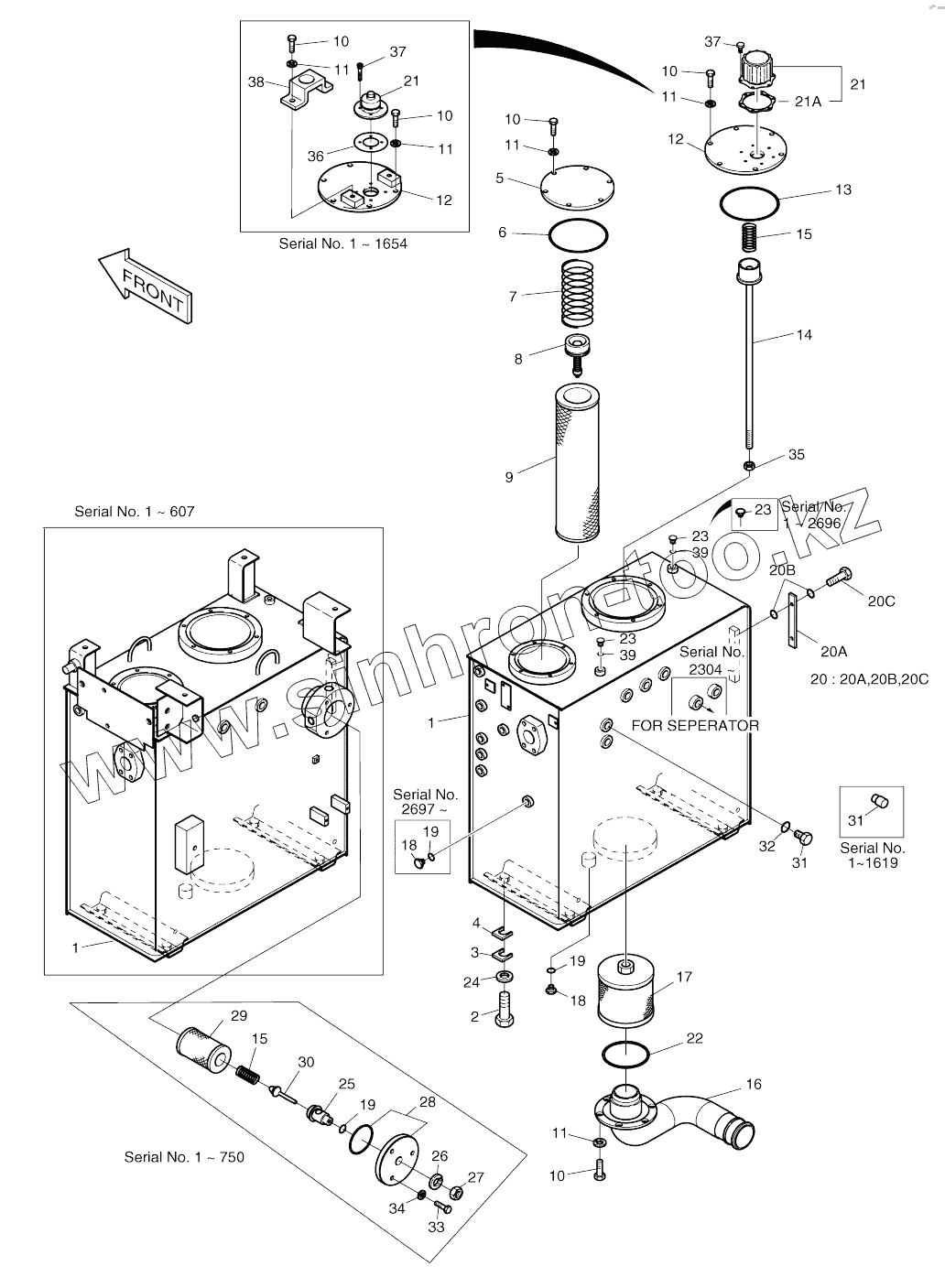

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). OIL TANK (1-3227)
20C
20C
25
24
23
23
23
23
23
23
23
22
21A
21
21
21
21
21
26
20B
20B
20A
20A
20
19
19
19
19
19
19
19
19
19
18
18
18
18
33
39
39
38
37
37
37
37
37
37
37
36
35
34
17
32
31
31
31
31
31
30
29
28
27
1
1
9
8
7
6
5
4
3
2
10
10
10
10
10
10
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
12
12
16
15
15
15
15
15
14
13
2470-2070A
12
12
12
12
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
10
10
10
10
10
10
10
10
10
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20C | 2120-1063 | Bolt | |
| 25 | 2427-1001 | Seat, valve | |
| 24 | 2114-1816 | WASHER;HARD | |
| 23 | 2181-1950D1 | PLUG | |
| 23 | 2181-1116D2 | PLUG | |
| 22 | S8011200 | O-RING | |
| 21A | 180-00200 | PACKING | |
| 21 | 422-00027 | Breather, air | |
| 21 | 2422-9027 | Breather, air | |
| 26 | S5103001 | Washer, spring | |
| 20B | S8000110 | O-ring | |
| 20A | 2412-1008 | Plate | |
| 20 | 2119-1007 | GAUGE;LEVEL | |
| 19 | S8000181 | O-RING | |
| 19 | S8000181 | O-RING | |
| 19 | S8000181 | O-RING | |
| 18 | 2181-1950D7 | PLUG PF1/2 | |
| 18 | 2181-1950D7 | PLUG PF1/2 | |
| 33 | S0515053 | BOLT M12X1.75X25 | |
| 39 | S8000111 | O-RING | |
| 38 | 2627-1262 | Cover | |
| 37 | 2120-2166D41 | BOLT;SOCKET M5X0.8X8 | |
| 37 | S2202761 | Bolt, socket | |
| 37 | S2202961 | Bolt, socket | |
| 36 | 2180-9187 | Gasket | |
| 35 | S4012733 | NUT M12 | |
| 34 | S5102703 | WASHER;SPRING M10 | |
| 17 | 2474-9016A | FILTER;SUCTION | |
| 32 | S8180221 | PACKING | |
| 31 | 2181-2667 | PLUG | |
| 31 | 2549-1135D2 | SWITCH;PRESSURE | |
| 30 | 2426-1001 | Valve | |
| 29 | 2474-1001 | Element, drain | |
| 28 | 2181-1019B | Cover | |
| 27 | S4033033 | Nut | |
| 1 | 2470-2132G | Tank, oil | |
| 9 | 2474-9003B | ELEMENT;FILTER(OIL TANK) | |
| 8 | 2426-9009 | VALVE;BY-PASS | |
| 7 | 2129-1222 | SPRING | |
| 6 | S8011450 | O-RING | |
| 5 | 2473-1076 | COVER | |
| 4 | 2114-1814 | SHIM D20X1.6T | |
| 3 | 2114-1813 | SHIM D20X0.8T | |
| 2 | S0521351 | Bolt | |
| 10 | S0512053 | BOLT M10X1.5X25 | |
| 1 | 2470-2132E | Tank, oil | |
| 1 | 2470-2132C | Tank, oil | |
| 1 | 2470-2132B | Tank, oil | |
| 1 | 2470-2132A | Tank, oil | |
| 1 | 2470-2132 | Tank, oil | |
| 1 | 2470-2069H | Tank, oil | |
| 1 | 2470-2069E | Tank, oil | |
| 1 | 2470-2069C | Tank, oil | |
| 12 | 2473-1088B | COVER | |
| 16 | 2140-1570A | Pipe, suction | |
| 16 | 2140-1570 | Pipe, suction | |
| 16 | 2140-1220B | Pipe, suction | |
| 15 | 2129-1008 | SPRING | |
| 15 | 2129-1008 | SPRING | |
| 14 | 2136-1434 | ROD | |
| 14 | 2136-1428 | ROD | |
| 13 | S8011650 | O-RING | |
| 2470-2070A | 2470-2070A | Oil tank assy | |
| 12 | 2473-1088A | Cover | |
| 12 | 2473-1081A | Cover | |
| 11 | S5102603 | WASHER;SPRING M10 | |
| 11 | S5102603 | WASHER;SPRING M10 | |
| 11 | S5102603 | WASHER;SPRING M10 | |
| 10 | S0512053 | BOLT M10X1.5X25 | |
| 10 | S0512053 | BOLT M10X1.5X25 |
