Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). FOOT BRAKE VALVE

Тип техники

Марка

Модель

Схема

26

17-3

17-4

18

18

19

19

20

21

22

23

24

25

17-2

27

28

29

30

31

34

35

36

420-00073K

9

1

1

2

2

3

3

4

4

5

6

7

8

2420-9428B

10

11

12

13

14

14

15

16

16

17-1

17-1

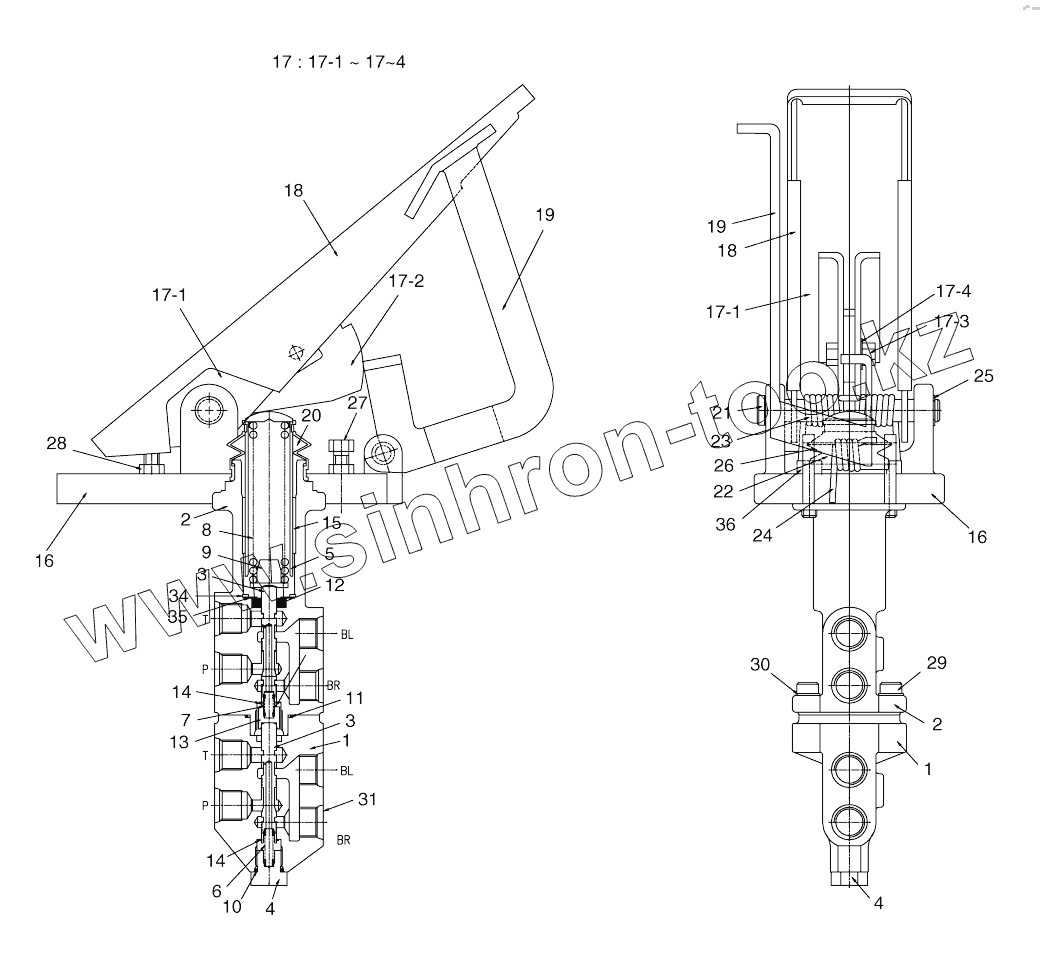

Позиция на иллюстрации	Заводской номер детали		Название детали
26	E-RING		E-ring
17-3	BOLTM8X20		Bolt
17-4	WASHER		Washer
18	RUBBER,PEDAL		Rubber, pedal
19	LATCH		Latch
20	1.160-00014		Cover, rubber
21	PIN,LOCK		Pin, lock
22	PIN,LOCK		Pin, lock
23	8840816		Spring, torsion
24	8840321		Spring, torsion
25	RING,SNAP		Ring, snap
17-2	PLATE,LOCK		Plate, lock
27	BOLT,HEXM8X25		Bolt
28	NUT,HEXM8		Nut, hex
29	BOLT,SOCKETM8X20		Bolt, socket
30	WASHER,SPRING		Washer, spring
31	CAP,PLASTIC		Cap, plastic
34	WASHER		Washer
35	RING,SNAP		Ring, snap
36	BOLTM8X25		Bolt
420-00073K	420-00073K		Seal kit, foot brake valve
9	RETAINER,SPRING		Retainer, spring
2420-9428C	2420-9428C		Valve, foot brake
1	BODY,LOWER		Body, lower
2	BODY,UPPER		Body, upper
3	SPOOL		Spool
4	PLUG		Plug
5	HOLDER		Holder, rear
6	SPRING,LOWER		Spring, lower
7	SPRING,UPPER		Spring, upper
8	SPRING,MAIN		Spring, main
2420-9428B	2420-9428B		Valve, foot brake
10	O-RING		O-ring
11	O-RING		O-ring
12	SEAL,OIL		Seal, oil
13	GUIDE,SPRING		Guide, spring
14	RING,SNAP		Ring, snap
15	DD-BUSH		Dd-bush
16	PLATE,PEDAL		Plate, pedal
17	8810030		Pedal assy
17-1	PEDAL		Pedal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
