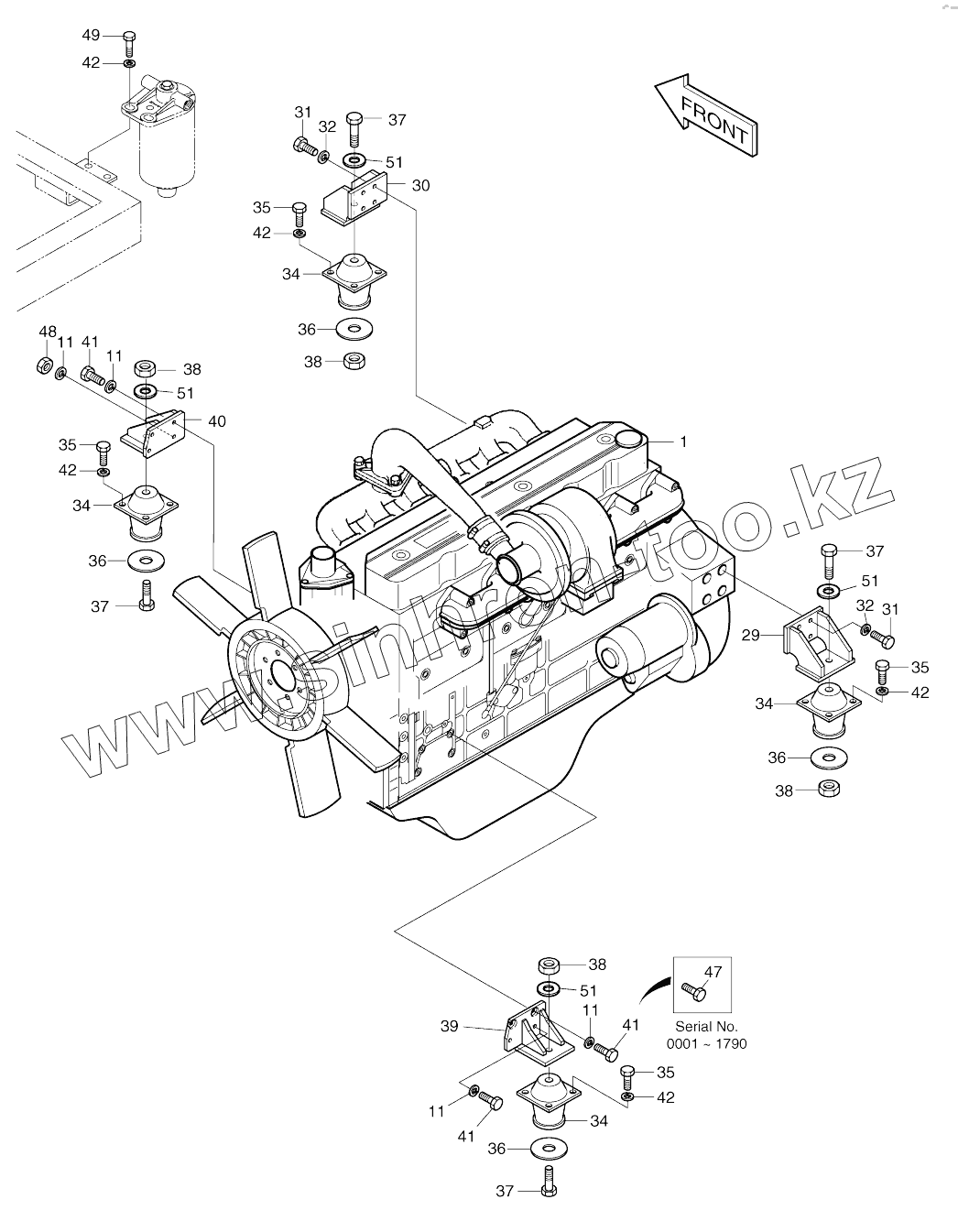

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2201-1068A
1
11
11
11
11
29
30
31
31
32
32
34
34
34
34
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
37
37
37
38
38
38
38
38
38
38
38
38
38
39
40
41
41
41
41
41
41
42
42
42
42
42
47
48
49
51
51
51
51
Позиция на иллюстрации Заводской номер детали Название детали
2201-1068A 2201-1068A Engine assy
1 2201-9058 Engine
1 201-00056 Engine
11 S5102603 WASHER;SPRING M10
29 2197-1399A Bracket
30 2197-1400A Bracket
30 2197-2420 Bracket
31 S0786253 BOLT M12X1.5X30
32 S5102703 WASHER;SPRING M10
34 2161-9404 Rubber, engine mounting
35 S0512053 BOLT M10X1.5X25
36 2114-1811 Washer, rebound
37 S0766666 Bolt
37 S0766661 Bolt
38 S4032933 Nut
38 121-00035 Nut, lock
39 2197-1527A Bracket
39 2197-1527B Bracket
40 2197-1528A Bracket
41 S0712053 Bolt
41 S0712053 Bolt
42 S5010613 WASHER;PLAIN
47 S0711853 BOLT M10X1.25X20
48 S4032633 NUT M10X1.25
49 S0558253 BOLT M10X1.25X35
51 2114-1816A WASHER;HARD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
