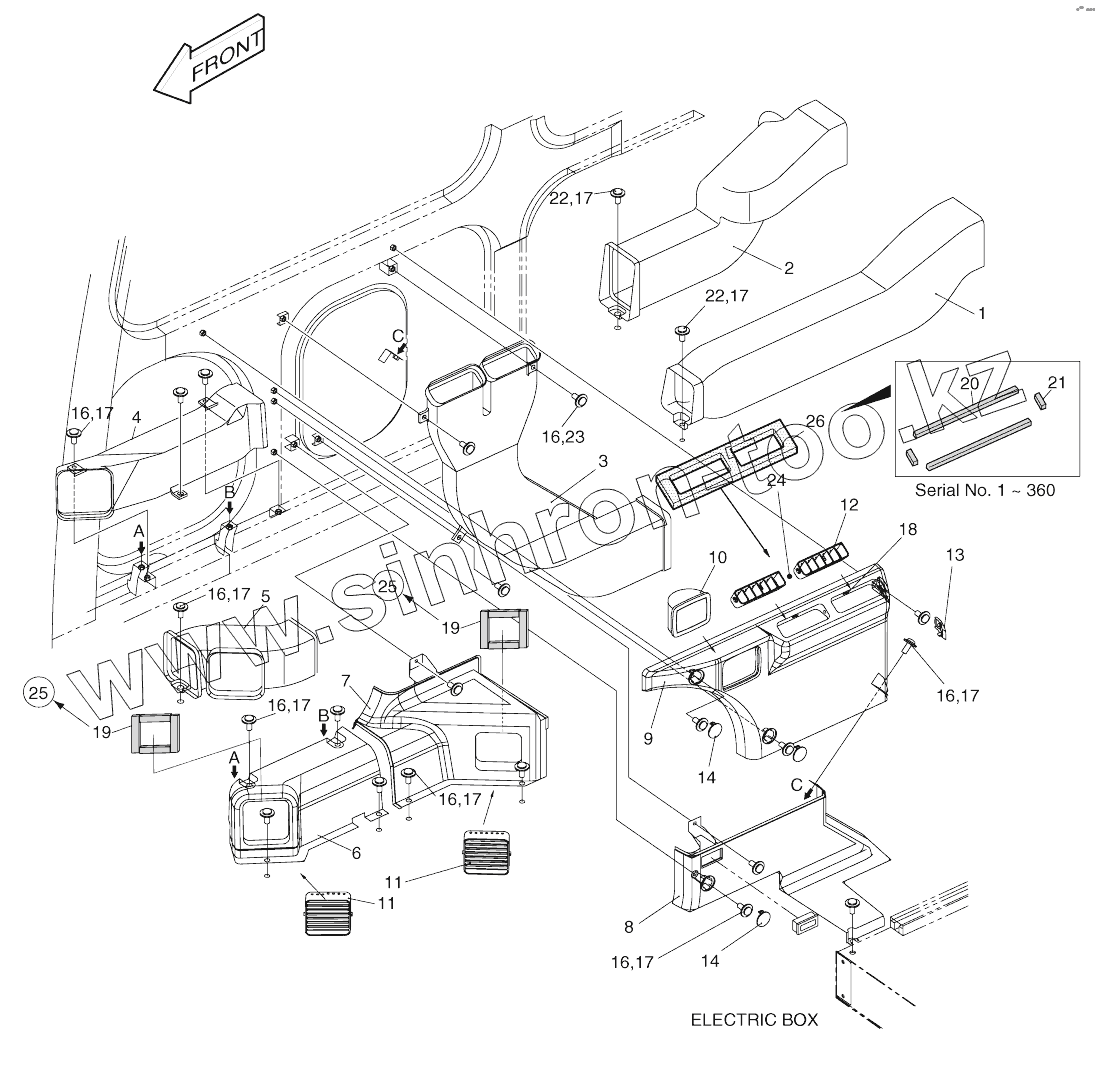

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). DUCT COVER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2621-3877B
2621-3877B
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
19
19
20
21
22
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали
2621-3877B 2621-3877B Duct cover assy
1 2213-1097 DUCT;FOOT REAR
2 2213-1095 DUCT;FACE REAR
3 2213-1096A Duct, face upper
4 2213-1094 Duct, defrost
4 2213-1094A Duct, defrost
5 2213-9002 DUCT;FOOT
6 2621-3777A Cover, duct defrost
7 2621-3776A Cover, duct foot
8 2621-3779 Cover, duct face lower
9 2621-3778A Cover, duct face upper
10 2906-9005 ASHTRAY
11 2415-1014 LOUVER;DEF& FOOT
12 2415-1015 Louver, def and vent
12 2415-1015A LOUVER;FACE & VENT
13 2621-3781 Hole cover
14 2621-3780 Hole cover
16 2120-2166D7 SCREW M6X1.0X14
16 2120-2166D10 SCREW M6X1.0X14
17 2114-1898D3 WASHER
17 2114-1898D3 WASHER
18 2161-2290 Sponge
19 2161-2296 Sponge
20 2161-2297 Sponge
21 2161-2298 Sponge
22 2120-2166D6 BOLT M6X1.0X16
23 2114-1898D5 WASHER;PLAIN M6
24 2160-1329 BUSHING
25 2161-2398 Rubber, cushion
26 2161-2397 RUBBER;CUSHION 15T
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
