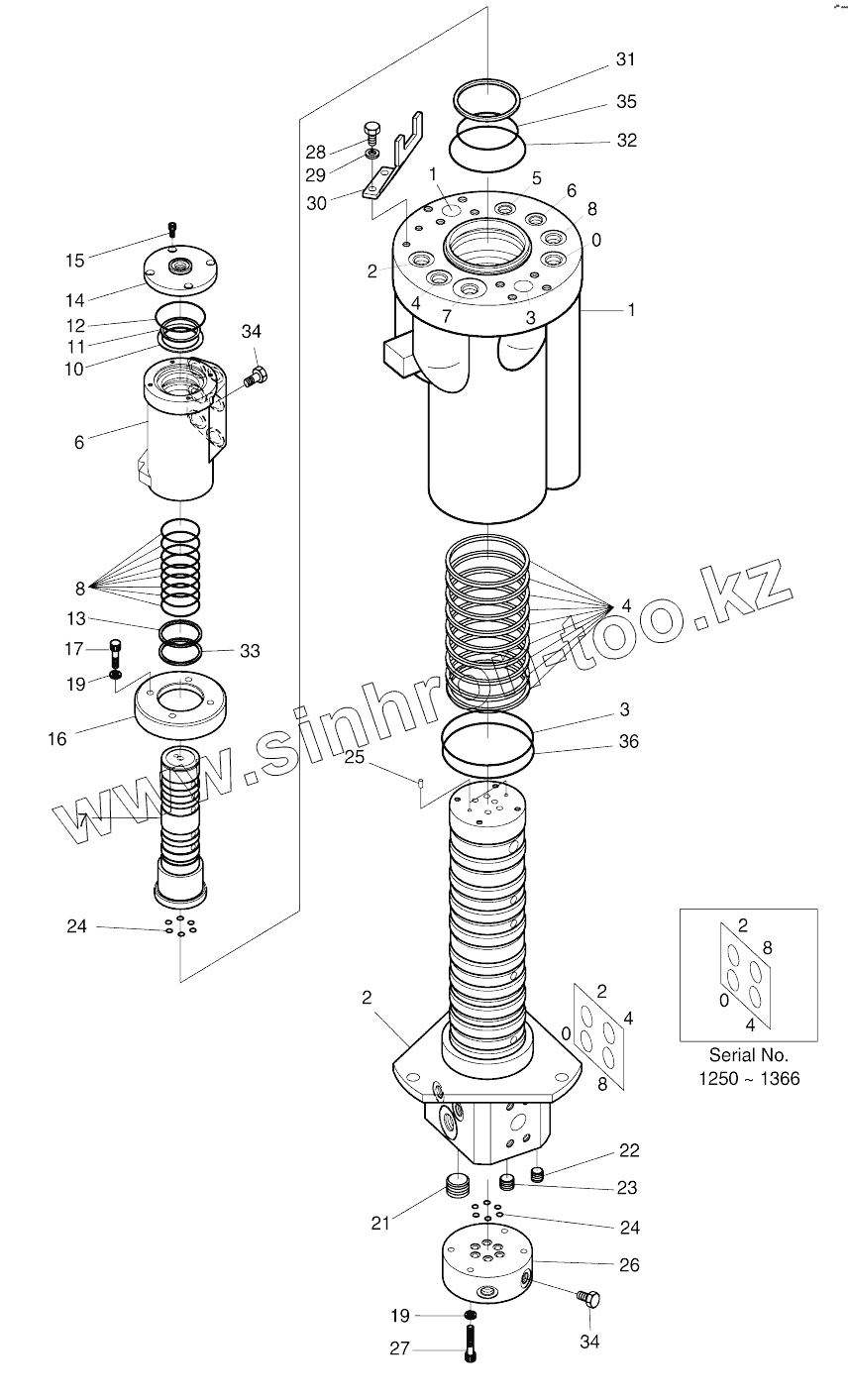

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). CENTER JOINT-STD. (1250-)

Тип техники

Марка

Модель

Схема

2480-9022AKT

1

1

2

2

2

2

3

3

4

4

4

4

6

6

7

7

8

8

8

10

11

12

13

14

15

16

17

19

19

21

22

23

24

24

25

26

27

28

29

30

31

32

32

33

34

34

36

Позиция на иллюстрации	Заводской номер детали		Название детали
2480-9022B	2480-9022B		Center joint
2480-9022AKT	2480-9022AKT		Seal kit, center joint
2480-9023A	2480-9023A		Center joint
1	TJ13-3010-E		Hub
2	TJ13-3021-J		Shaft assy
3	O-RING		O-ring
4	SEAL,SLIPPER		Seal,slipper
6	TJ13-3040-D		Hub
7	TJ13-3050-F		Shaft
8	SEAL,SLIPPER		Seal,slipper
10	TJ13-3060		Spacer
11	S6500480		Ring, retaining
12	O-RING		O-ring
13	SEAL		Seal
14	TJ13-3070-A		Cover
15	S2204463		Bolt, wrench
16	TJ13-3080-A		Cover
17	S2209063		Bolt, socket
19	S5100503		WASHER
21	2181-1116D5		Plug, pt
22	2181-1116D2		PLUG
23	2181-1116D3		PLUG;HEX. SOCKET
24	O-RING		O-ring
25	123-00236		Pin
26	TJ13-3090		Adapter
27	S2209463		Bolt, wrench
28	S0511853		BOLT M10X1.5X20
29	S5100603		WASHER;SPRING
30	TJ13-3100		Plate
31	TJ13-3110		Shim
32	O-RING		O-ring
33	RING,WEAR		Ring,wear
34	2181-1950D1		PLUG
35	O-RING		O-ring
36	O-RING		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
