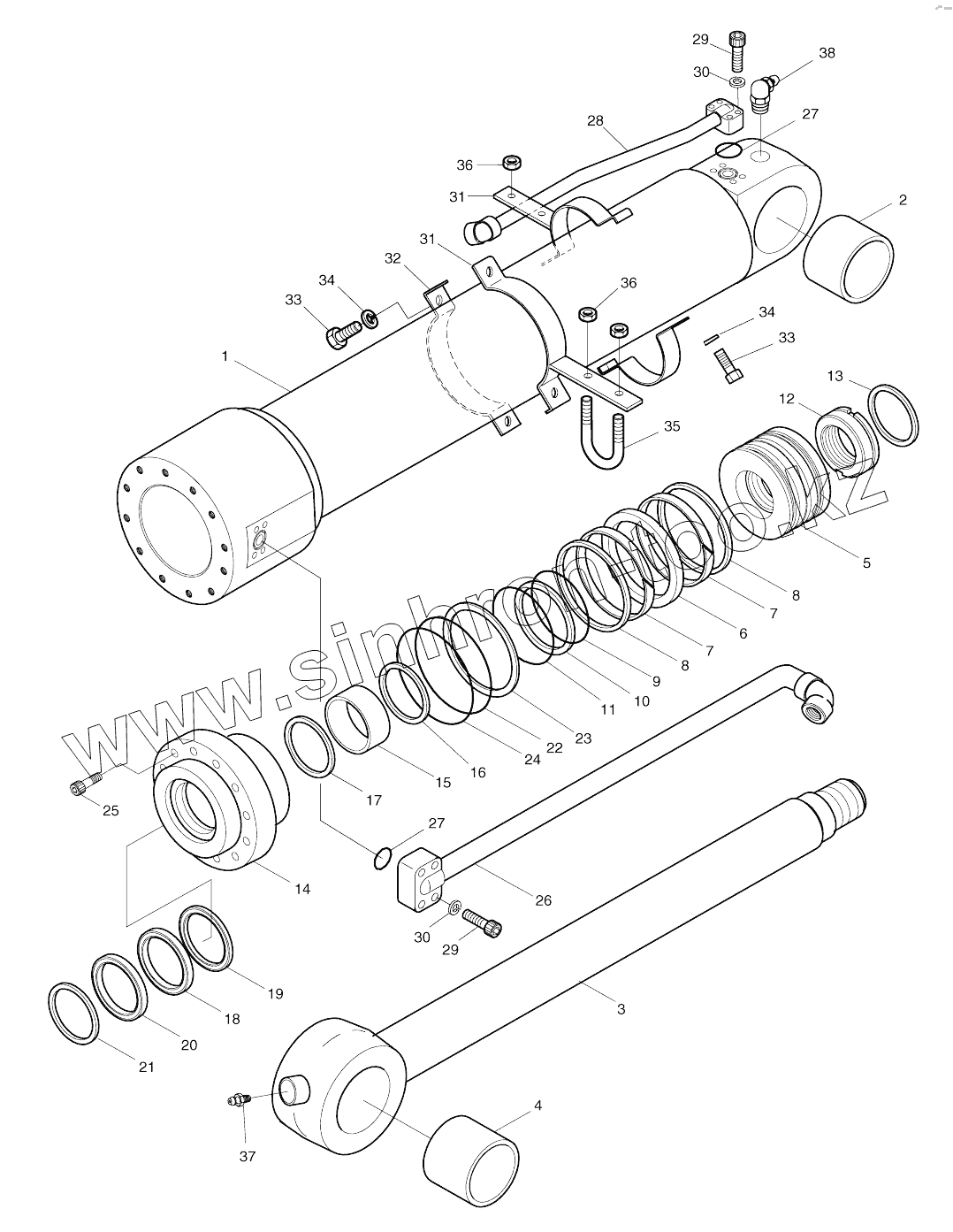

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). BUCKET CYLINDER-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-9127K
1
2
3
4
5
6
7
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
33
33
34
34
35
36
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
2440-9127A 2440-9127A Cylinder, bucket
2440-9127K 2440-9127K Seal kit, bucket
2440-9233B 2440-9233B Cylinder, bucket
2440-9127 2440-9127 Cylinder, bucket
1 03U555-1 Tube assy
2 03U769-1 BUSH;STEEL
3 03U559-1 Rod assy
4 03U769-1 BUSH;STEEL
5 03U567-0 Piston
6 E5130200 SEAL;SLIPPER
7 00W240-0 Ring, wear
7 00Z117-0 RING;WEAR
8 00S469-0 RING;DUST
9 E6311161 O-ring
10 E6651160 Ring, back-up
11 00C204-0 Ring, cushion
12 03U259-1 Nut, piston
13 03B301-0 RING;LOCK
14 03U568-2 Cover, rod
15 E8410163 Du-bush
16 00M321-0 RING;RETAINING
17 E5500200 SEAL;BUFFER
18 E5302620 U-PACKING
19 E6501070 Ring, back-up
20 E6020200 WIPER;DUST
21 00M323-0 RING;RETAINING
22 E6311501 O-RING
23 00S715-0 RING;BACK UP
24 E6311521 O-RING
25 E0501809 Bolt, hex.socket
26 03U562-0 Pipe assy
27 E6300471 O-RING
28 03U565-0 Pipe assy
29 E0500946 Bolt, hex.socket
30 E3110092 WASHER;SPRING
31 03U638-0 Pipe band assy
32 03U345-0 BAND;PIPE
33 E0020682 BOLT;HEX.
34 E3110102 WASHER;SPRING
35 04T570-0 U-bolt
36 E2022023 Nut
37 E8841022 NIPPLE;GREASE
38 E8842012 Nipple, grease
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
