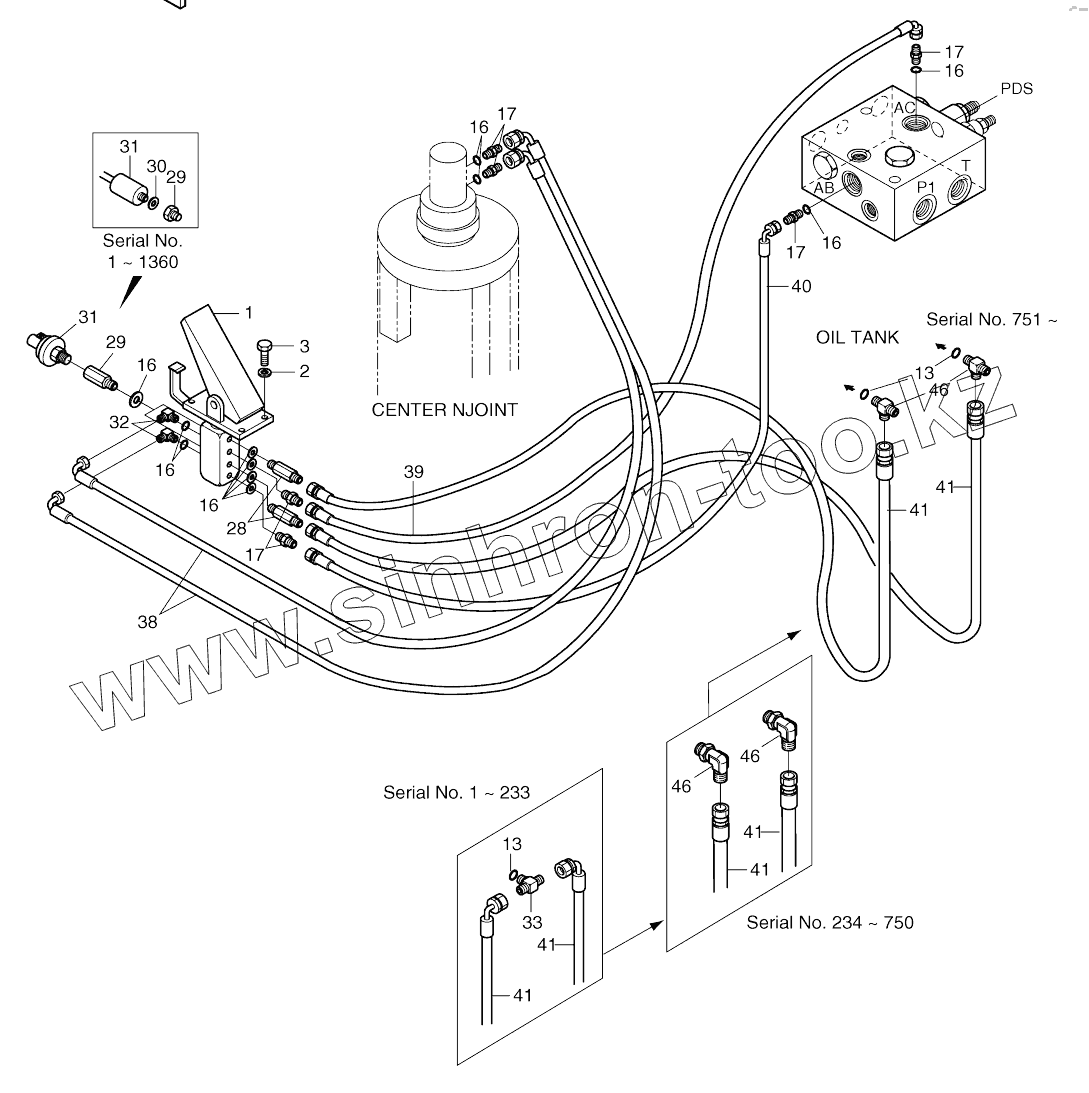

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). BRAKE PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
13
13
16
16
16
16
16
16
17
17
17
17
28
29
29
29
29
30
31
31
31
31
32
33
38
39
40
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
46
46
46
46
46
46
46
46
Позиция на иллюстрации Заводской номер детали Название детали
2400-1802A 2400-1802A Brake piping
1 2420-9428B Valve, foot brake
1 2420-9428C Valve, foot brake
2 S5102503 WASHER;SPRING
3 S0555753 BOLT M8X1.25X25
13 S8000181 O-RING
16 S8000141 O-RING
17 2181-1126D7 ADAPTER PFO3/8-PF3/8
28 2181-1126D27 ADAPTER PFO3/8-PF3/8
29 2181-2503 Reducer
29 181-00182 Reducer
30 S8180191 Packing
31 549-00010 SWITCH;PRESSURE
31 2549-9094 Switch, stop
32 2181-1702D5 ELBOW PF3/8-PF3/8
33 2181-2281D14 Tee
38 2184-1129D25 Hose
38 2184-1129D22 Hose
39 2184-1036D46 Hose
40 2184-1036D90 Hose
41 2184-1036D318 Hose
41 2184-1026D391 Hose
41 2184-1026D398 Hose
41 2184-1026D425 Hose
46 2181-1702D44 Elbow
46 2181-1951D23 Tee
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
