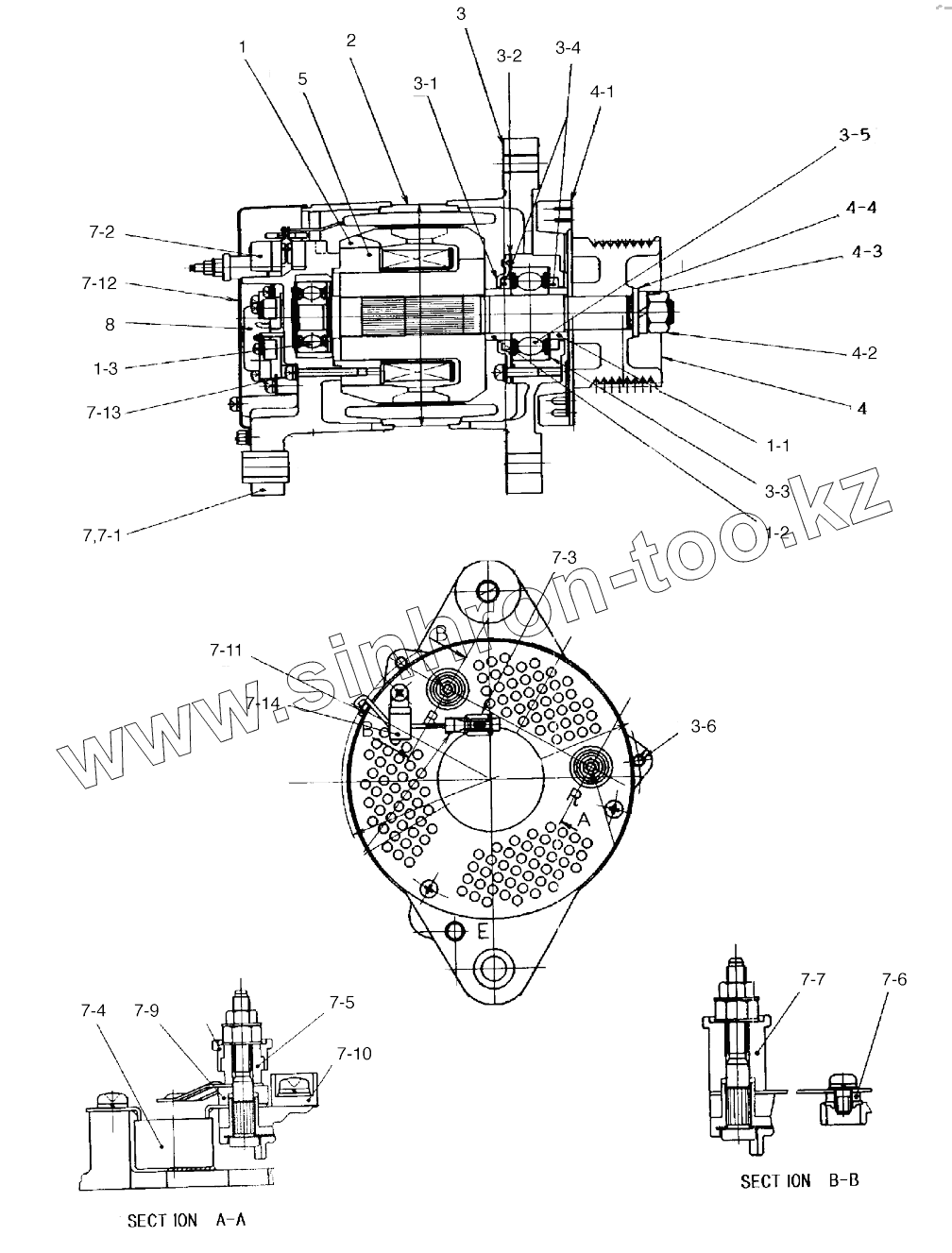

Каталог запасных частей к технике: Doosan SOLAR 130W-V(2). ALTERNATOR (947-2390)

Тип техники

Марка

Модель

Схема

7-7

5

7

7-1

7-2

7-3

7-4

7-5

7-6

4-4

7-9

7-10

7-11

7-12

7-13

7-14

8

3-3

1

1-1

1-2

1-3

2

3

3-1

3-2

3-4

3-5

3-6

4

4-1

4-2

4-3

Позиция на иллюстрации	Заводской номер детали		Название детали
7-7	0-35943-0140		Bush, insulate
5	0-35120-0230		Coil, field
7	0-35700-0890		R. Bracket ass`y
7-1	0-35710-1090		Bracket, rear
7-2	0-35730-0510		Rectifier ass`y
7-3	0-35780-0750		Terminal ass`y
7-4	0-09170-2501		Condenser
7-5	0-35923-0130		Collar
7-6	0-35923-0200		Collar
4-4	1-0330-16012		Washer, plain
7-8	0-35943-0150		Bush, insulate
7-9	0-35943-0160		Bush, insulate
7-10	0-35943-0170		Bush, insulate
7-11	1-33953-0150		Bush, gum
7-12	0-35761-0250		Cover
7-13	0-0056-05302		Screw
7-14	1-33931-0021		Clip
8	0-35719-0200		Regulator ass`y
3-3	1-33926-0730		Retainer
1	0-35100-0300		Rotor ass`y
1-1	1-33923-0790		Collar
1-2	0-35923-0160		Collar
1-3	0-09201-0980		Bearing, ball
2	0-35200-0440		Stator ass`y
3	0-35300-0310		F. Bracket ass`y
3-1	0-35926-0070		Retainer
3-2	0-35926-0090		Retainer
2502-9009	2502-9009		Alternator
3-4	0-35951-0060		Packing
3-5	0-09201-1140		Bearing, ball
3-6	0-0275-06802		Bolt
4	0-35411-0870		Pulley
4-1	0-35421-0170		Fan
4-2	0-0280-16022		Nut
4-3	1-0335-16002		Washer, spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
