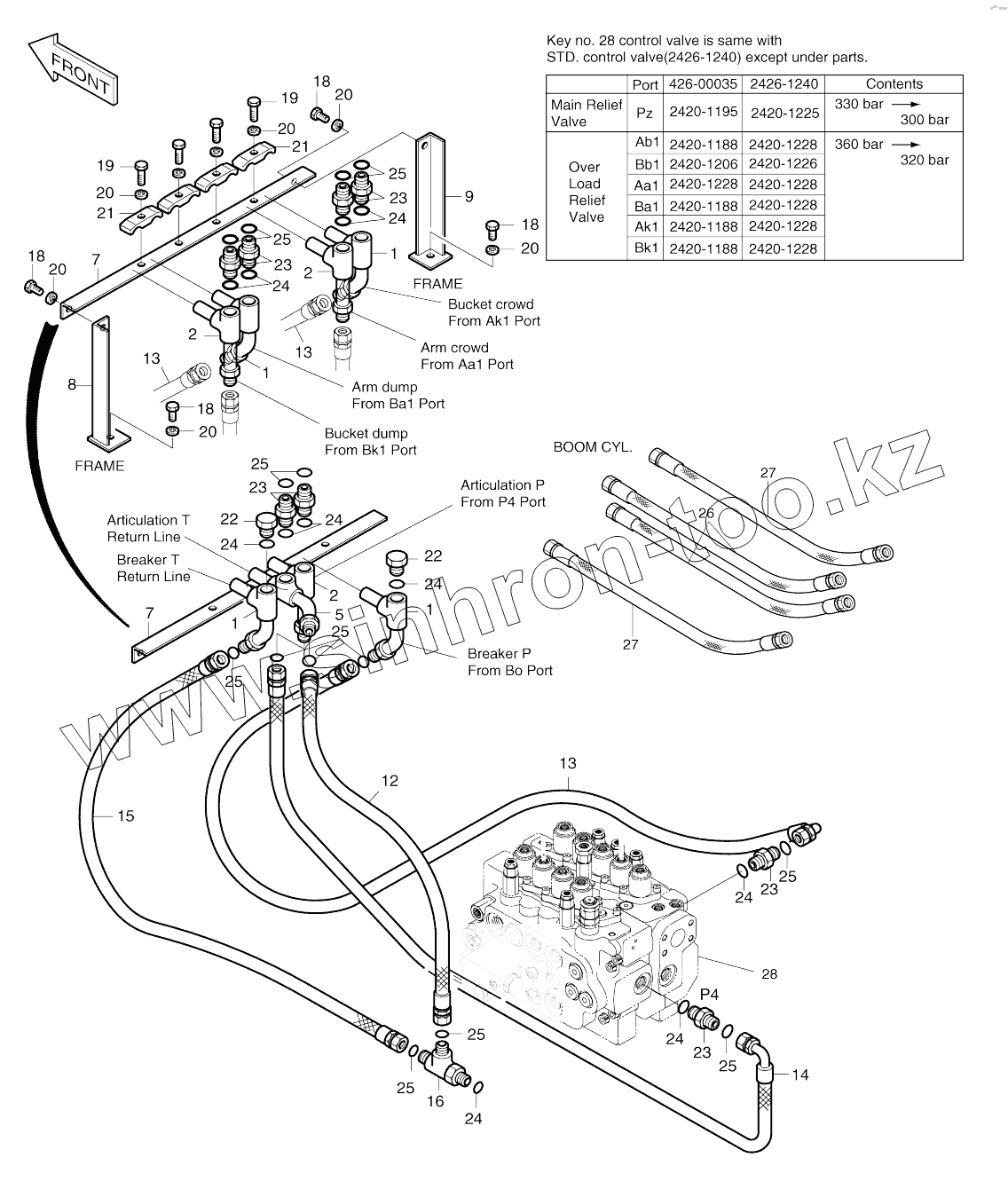

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). PILOT PIPING-ARTI.BOOM

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

2

2

2

2

2

2

5

7

7

8

9

12

13

13

13

13

13

13

14

15

16

18

18

18

18

18

18

18

18

19

19

20

20

20

20

20

20

21

21

22

22

23

23

23

23

23

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-2063	2400-2063		Pilot piping
1	2420-9412		Valve, remocon
1	420-00160		Valve,pedal
2	S5102303		WASHER;SPRING M6
2	S5110601		WASHER;SPRING
3	S2205261		Bolt
3	S2212261		Socket-head bolt
4	2181-1917D4		ADAPTER;S
4	2181-1126D85		Adapter
5	S8180221		PACKING
6	2181-1917D24		Adapter
6	2181-1126D122		Adapter
7	S8000111		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-1702D4		ELBOW
10	2420-9158		VALVE;SHUTTLE
11	S0556453		BOLT M8X1.25X55
12	S5102503		WASHER;SPRING
13	2184-1046D63		HOSE PF1/4-500L
13	2184-1060D8		Hose
14	2184-1062D73		Hose
14	DS2054214		Hose
15	2184-1045D107		Hose
16	2184-1045D134		Hose
17	2184-1052D30		Hose
18	2181-2281D3		TEE
18	2181-2281D13		TEE PF03/8-2PF3/8
19	2184-1046D32		HOSE PF1/4-480L
20	2184-1046D55		HOSE PF1/4-530L
21	2197-1817		BRACKET;PEDAL(R.H)
22	2161-2257		RUBBER;PEDAL
23	S2211861		Bolt, socket
