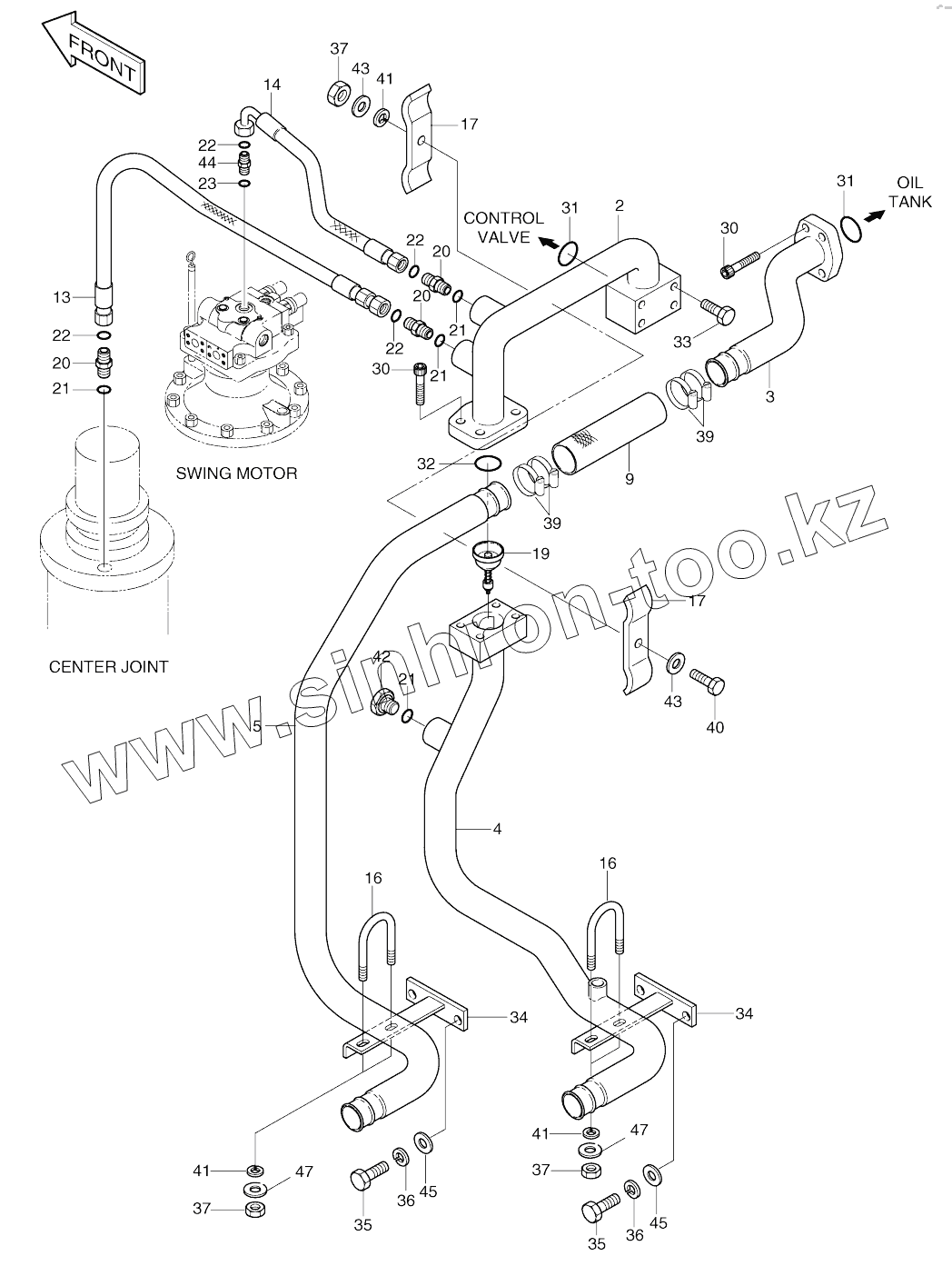

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). OIL COOLER PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
9
13
14
16
16
17
17
17
17
19
20
20
20
21
21
21
21
22
22
22
22
23
30
30
31
31
32
33
34
34
34
34
34
35
35
36
36
37
37
37
39
39
40
41
41
41
42
43
43
44
45
45
47
47
Позиция на иллюстрации Заводской номер детали Название детали
2400-1770A 2400-1770A Oil cooler piping
2 2140-1223A Pipe
3 2140-1224A Pipe
4 2140-1226A Pipe
5 2140-1225A PIPE
9 2185-1002D94 Hose
9 2185-1776D2 HOSE-200L
13 2184-1196D34 Hose
13 2184-1250D60 Hose
14 2184-1197D74 HOSE PF3/4-670L
16 2120-1413D12 BOLT;U
17 2124-1340D10 CLAMP
17 124-00179 Clamp
19 2420-1125 Valve, by-pass
19 2420-1125B VALVE;BY-PASS 4.5K
20 2181-2627D1 ADAPTER
21 S8000231 O-RING
22 S8030121 O-RING
23 S8000241 O-RING
30 S2215361 Bolt, socket
31 2180-1026D28 O-RING
32 2180-1026D27 O-RING
33 S0561453 BOLT M12X1.75X85
34 2197-1548A Bracket
34 2197-1548B BRACKET
35 S0512153 BOLT M10X1.5X28
36 S5102603 WASHER;SPRING M10
37 S4012733 NUT M12
39 S8450053 CLAMP;HOSE
40 S0561153 Bolt
40 S0561253 BOLT M12X1.75X75
41 S5102703 WASHER;SPRING M10
42 2181-2633 Plug
43 S5010713 WASHER;PLAIN
44 2181-4133D13 Adapter
45 S5010613 WASHER;PLAIN
47 S5010713 WASHER;PLAIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
