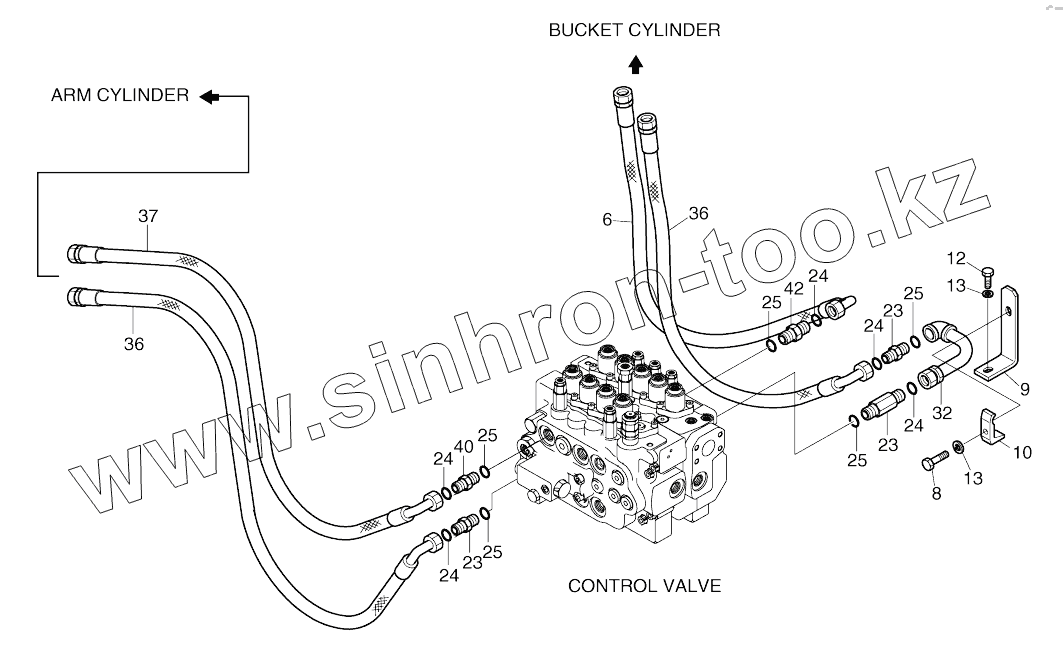

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). MAIN PIPING (5)

Тип техники

Марка

Модель

Схема

6

8

9

10

12

13

13

23

23

23

24

24

24

24

24

25

25

25

25

25

32

36

36

37

40

42

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-1782A	2400-1782A		Main piping
6	2184-1250D43		HOSE PF3/4-1450L
8	S0560953		BOLT M12X1.75X60
9	2197-1549A		BRACKET
9	2197-1549B		Bracket
10	2124-1026D3		CLAMP;PIPE
12	S0515353		BOLT M12X1.75X35
13	S5102703		WASHER;SPRING M10
23	2181-2627D1		ADAPTER
24	S8030121		O-RING
25	S8000231		O-RING
32	2140-1241A		PIPE
36	2184-1250D12		HOSE PF3/4-1250L
37	2184-1250D42		HOSE PF3/4-1300L
40	2181-2627D7		ADAPTER PFO3/4-PF3/4
42	2181-2627D3		ADAPTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
