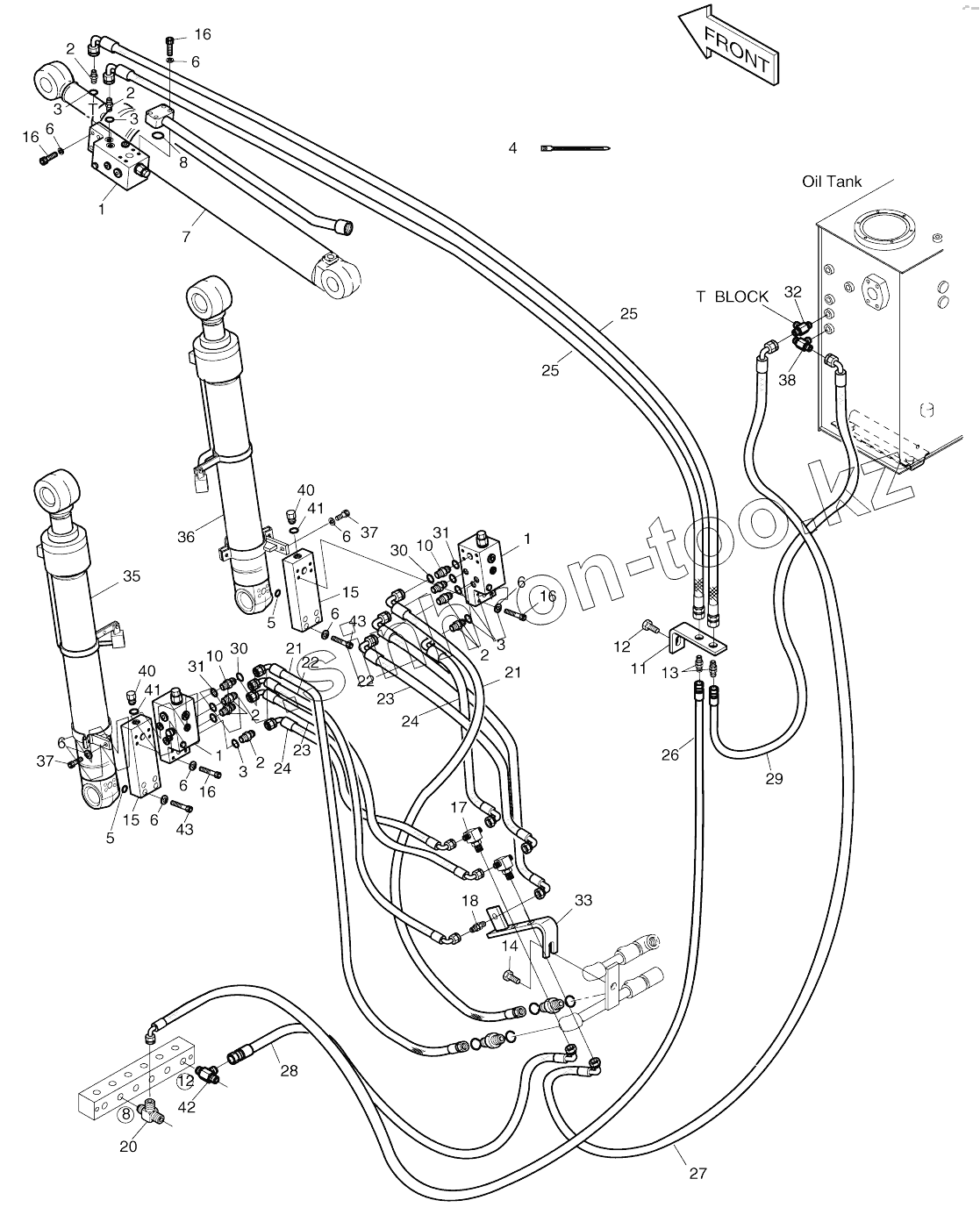

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). LOCK VALVE PIPING-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
2
2
3
3
3
4
5
5
6
6
6
6
6
6
6
6
7
8
8
10
10
11
12
12
13
14
15
15
16
16
16
16
17
18
20
21
21
22
22
23
23
24
24
25
25
25
25
25
26
27
28
29
30
30
31
31
32
33
35
36
37
37
38
40
40
41
41
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
400-00035 400-00035 Lock valve piping-arti. Boom
1 420-00003A VALVE;LOCK
2 2181-1126D14 ADAPTER;S PFO-PF1/4
3 S8000111 O-RING
4 2124-1084D2 CLIP;BAND
5 2180-1026D2 O-RING
6 S5110601 WASHER;SPRING
7 440-00022 Cylinder, arm
8 S8000281 O-RING
10 2181-4133D37 ADAPTER
11 197-00046 Bracket
12 S0515353 BOLT M12X1.75X35
13 181-00007 ADAPTER
14 S0560953 BOLT M12X1.75X60
15 423-00004 Block, valve
16 S2212661 Bolt, socket
17 181-00008 TEE
18 181-00020 ADAPTER PF1/4-PF1/4
20 2181-1951D16 TEE
21 2184-1197D106 Hose
22 2184-1128D21 Hose
23 2184-1128D23 Hose
24 2184-1128D23 Hose
25 2184-1036D400 Hose
25 2184-1046D302 Hose
26 2184-1036D262 Hose
26 2184-1046D284 HOSE PF3/8-1800L
27 2184-1076D60 Hose
28 2184-1060D203 Hose
29 2184-1036D265 Hose
30 S8030081 O-RING
31 180-00073D4 Seal
32 2181-1951D21 TEE
33 197-00044 Bracket
35 440-00023 Cylinder, boom
36 440-00024 Cylinder, boom
37 S2212261 Socket-head bolt
38 2181-2281D2 Tee
40 2181-1890D4 Plug
41 S8000181 O-RING
42 2181-1951D11 TEE PFO3/8-PF3/8-PF1/4
43 S2212461 BOLT;HEX
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
