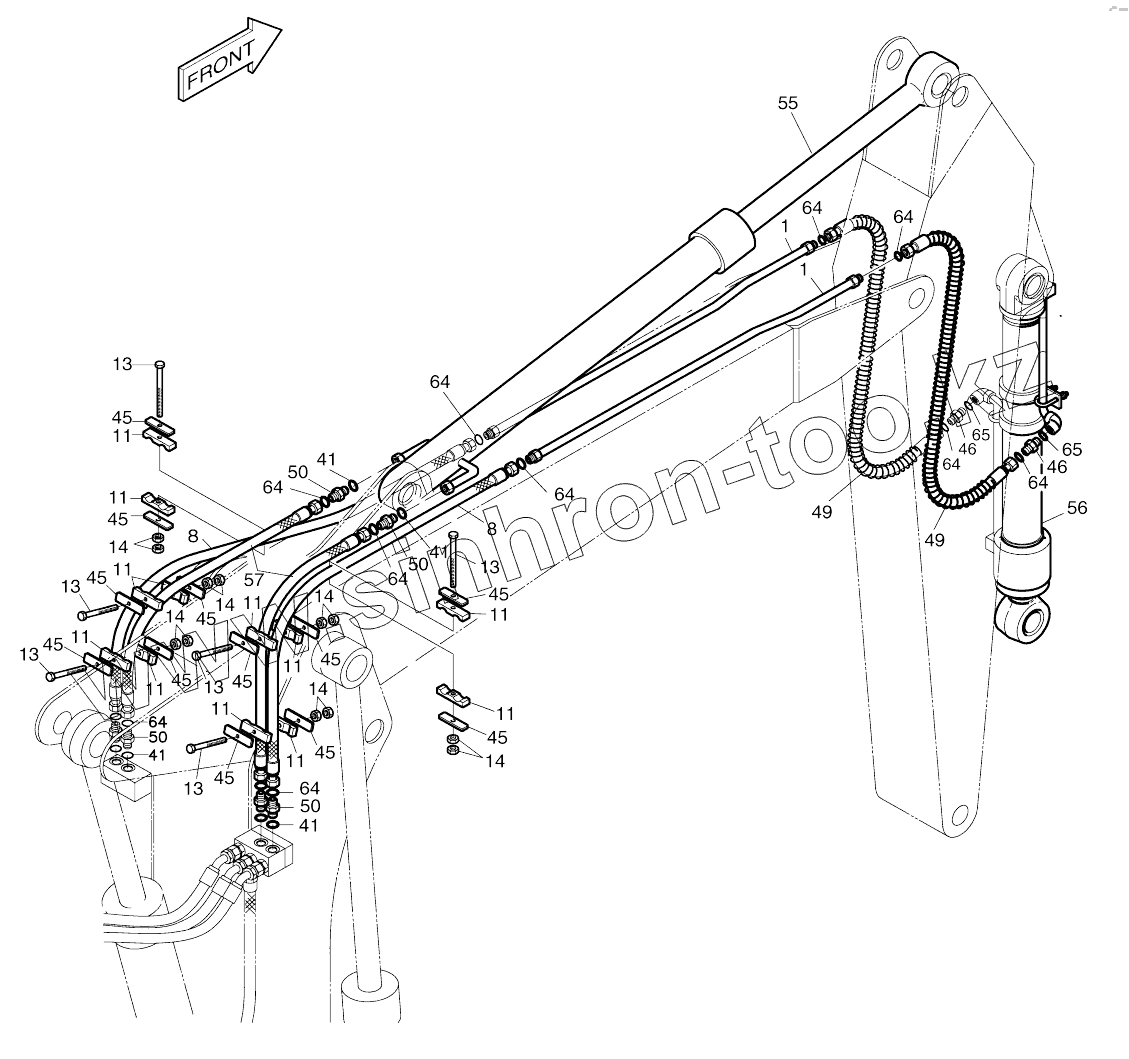

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). FRONT PIPING (2)-ARTI. BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
8
8
11
11
11
11
11
11
11
11
11
11
11
13
13
13
13
13
13
14
14
14
14
14
14
41
41
41
41
45
45
45
45
45
45
45
45
45
45
45
45
46
46
49
49
50
50
50
50
55
56
57
64
64
64
64
64
64
64
64
64
64
65
65
Позиция на иллюстрации Заводской номер детали Название детали
400-00579 400-00579 Front piping
1 2183-3427 Pipe
8 2184-1196D164 Hose
11 2124-1226 CLAMP;RUBBER
13 S0559553 Bolt
14 S4012633 NUT M10X1.5
41 S8000241 O-RING
45 2191-4291 Plate
46 2181-2627D1 ADAPTER
49 2184-1196D57 HOSE
50 2181-4133D5 ADAPTER
55 440-00111 Cylinder, arm
56 2440-9223B Cylinder, bucket
57 2184-1196D11 Hose
64 S8030121 O-RING
65 S8000231 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
