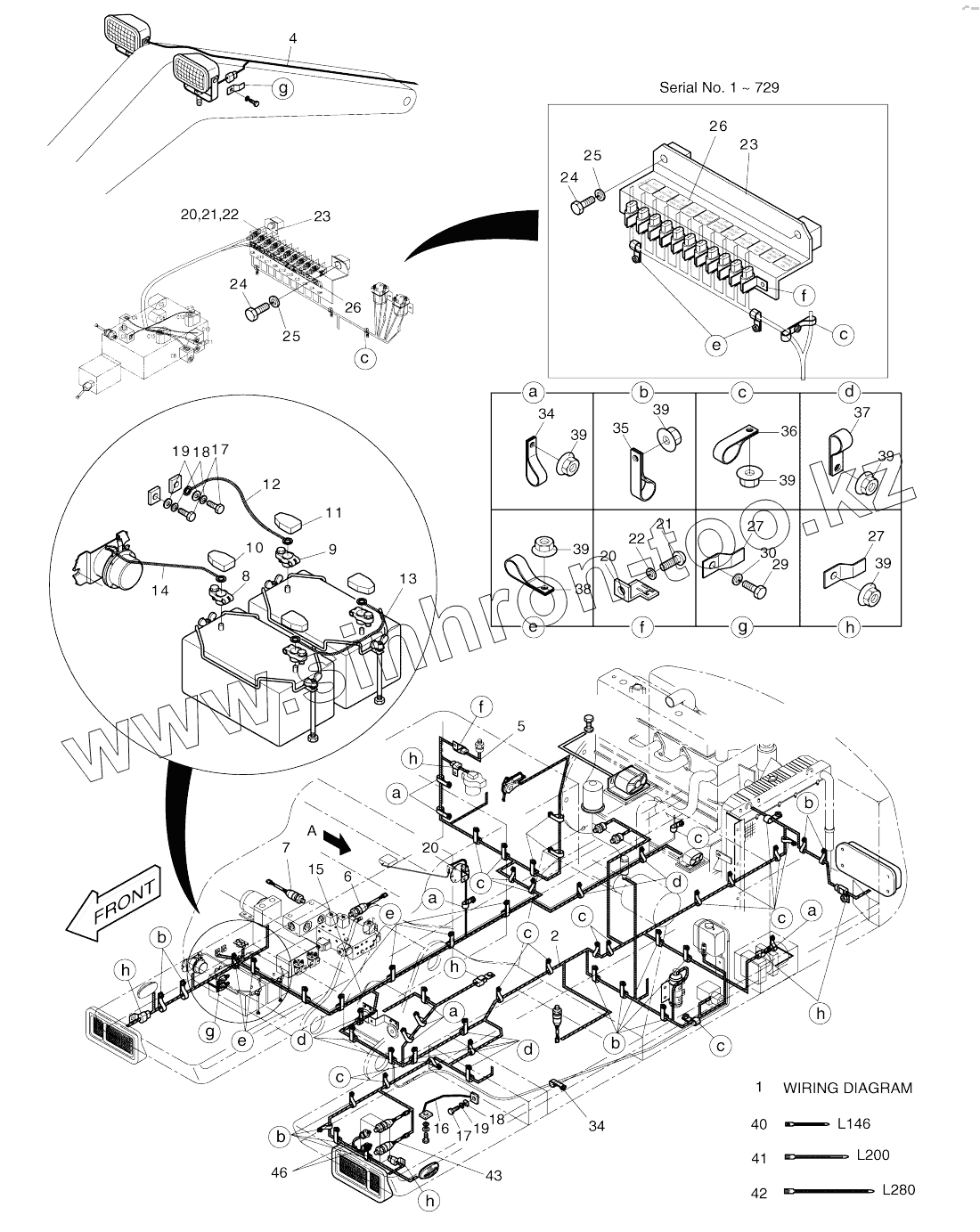

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). ELECTRIC WIRING (1)-RELATED

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
24
24
25
25
26
26
26
26
27
27
29
30
34
34
34
34
34
35
36
37
38
39
39
39
39
39
39
39
39
39
39
39
39
39
39
40
41
42
43
46
Позиция на иллюстрации Заводской номер детали Название детали
2500-1161 2500-1161 Electric wiring
1 2599-1119 Wiring diagram
1 2599-1119E Wiring diagram
1 2599-1119C Wiring diagram
1 2599-1119A Wiring diagram
1 2599-1119B Wiring diagram
2 2530-1616B Harness, main
2 2530-1616C Harness, main
2 2530-1616E Harness, main
2 2530-1616I Harness, main
2 2530-1616J Harness, main
2 2530-1616K Harness, main
2 2530-1616L Harness, main
2 2530-1616M Harness, main
4 2530-1609D5 Harness, working lamp
5 2530-1400 HARNESS
6 2530-1422A Harness, press switch
6 530-00002 Harness, t/m press. Switch
7 2530-1685 Harness,oil press. Sw.
8 1550-1004 Terminal, battery(+)
8 2550-1014D1 TERMINAL;BATTERY(+)
9 1550-1003 Terminal, battery(-)
9 2550-1014D2 TERMINAL;BATTERY(-)
10 2160-1212 CAP;BATTTML (+)
11 2160-1213 CAP;BATTTML (-)
12 2553-1275D22 Cable, earth
12 2553-1275D5 CABLE;FL PLATE-EARTH 60B-300L
13 2553-1275D6 CABLE;BATT-BATT 60R-250L
14 2553-1275D6 CABLE;BATT-BATT 60R-250L
14 2553-1275D32 CABLE;BATT-BATT RELAY 60R-250L
15 2553-1275D10 Cable, batt ry-starter
16 2553-1275D5 CABLE;FL PLATE-EARTH 60B-300L
17 S0511653 BOLT M10X1.5X16
18 S5102603 WASHER;SPRING M10
19 S5010613 WASHER;PLAIN
20 2195-3500 BRACKET;HOUSING
20 2195-3500 BRACKET;HOUSING
20 2195-3500 BRACKET;HOUSING
21 S3450953 SCREW M6X1.0X12
21 S3450953 SCREW M6X1.0X12
21 S3450953 SCREW M6X1.0X12
22 S5102303 WASHER;SPRING M6
22 S5102303 WASHER;SPRING M6
22 S5102303 WASHER;SPRING M6
23 2891-1404 Plate
23 2891-1796 Plate
24 S0511653 BOLT M10X1.5X16
25 S5102603 WASHER;SPRING M10
26 2190-3157A Plate, name sol v/v
26 2190-3157B Plate, name sol v/v
27 2197-1660 BRACKET;HOUSING W15
29 S0508653 BOLT M8X1.25X16
30 S5102503 WASHER;SPRING
34 2124-1509D1 CLIP D12/M8
34 2124-1509D1 CLIP D12/M8
35 2124-1509D2 CLIP D18
36 2124-1509D3 Clip d24/m8
36 2124-1509D3 Clip d24/m8
37 2124-1509D4 CLIP
38 2124-1509D5 Clip
38 2124-1509D5 Clip
39 2121-1305 NUT M8X1.25
39 2121-1305 NUT M8X1.25
40 2124-1622D1 CLIP;BAND (146L)
41 2124-1622D2 CLIP;BAND (200L)
42 2124-1622D3 CLIP;BAND (280L)
43 2530-1673 Harness, stop lamp
46 530-00067 Harness
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
