Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). DISCONNECTION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14

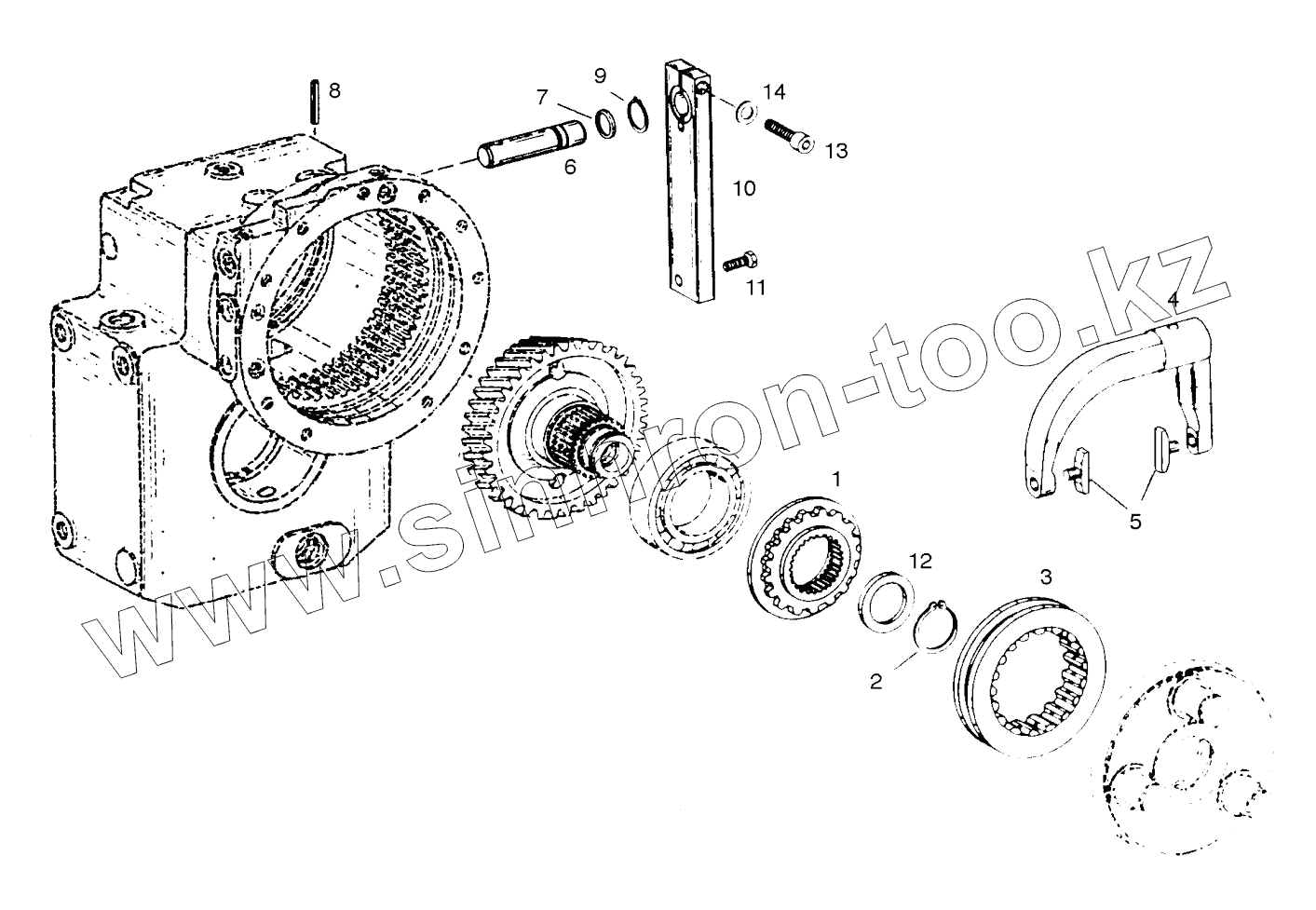

Позиция на иллюстрации Заводской номер детали Название детали
1 4143 334 011 Dog, shift
2 0630 501 038 Ring, retaining
3 1238 304 127 Sleeve, sliding
4 4143 334 002 Fork, gear shift
5 4143 334 010 Pad, sliding
6 4143 334 008 Pin
7 0634 306 198 O-ring
8 0631 329 099 Pin, slot.
9 0630 501 016 Ring, retaining
10 4143 334 009 Lever
11 0636 015 127 Screw, hex.
12 0730 103 483 Washer, interm.optional
12 0730 103 488 Washer, interm.optional
12 0730 101 506 Washer, interm.optional
12 0730 103 481 Washer, interm.optional
12 0730 101 505 Washer, interm.optional
12 0730 105 422 Washer, interm.optional
12 0730 103 479 Washer, interm.optional
13 0630 101 054 Screw, cap
14 0630 003 007 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
