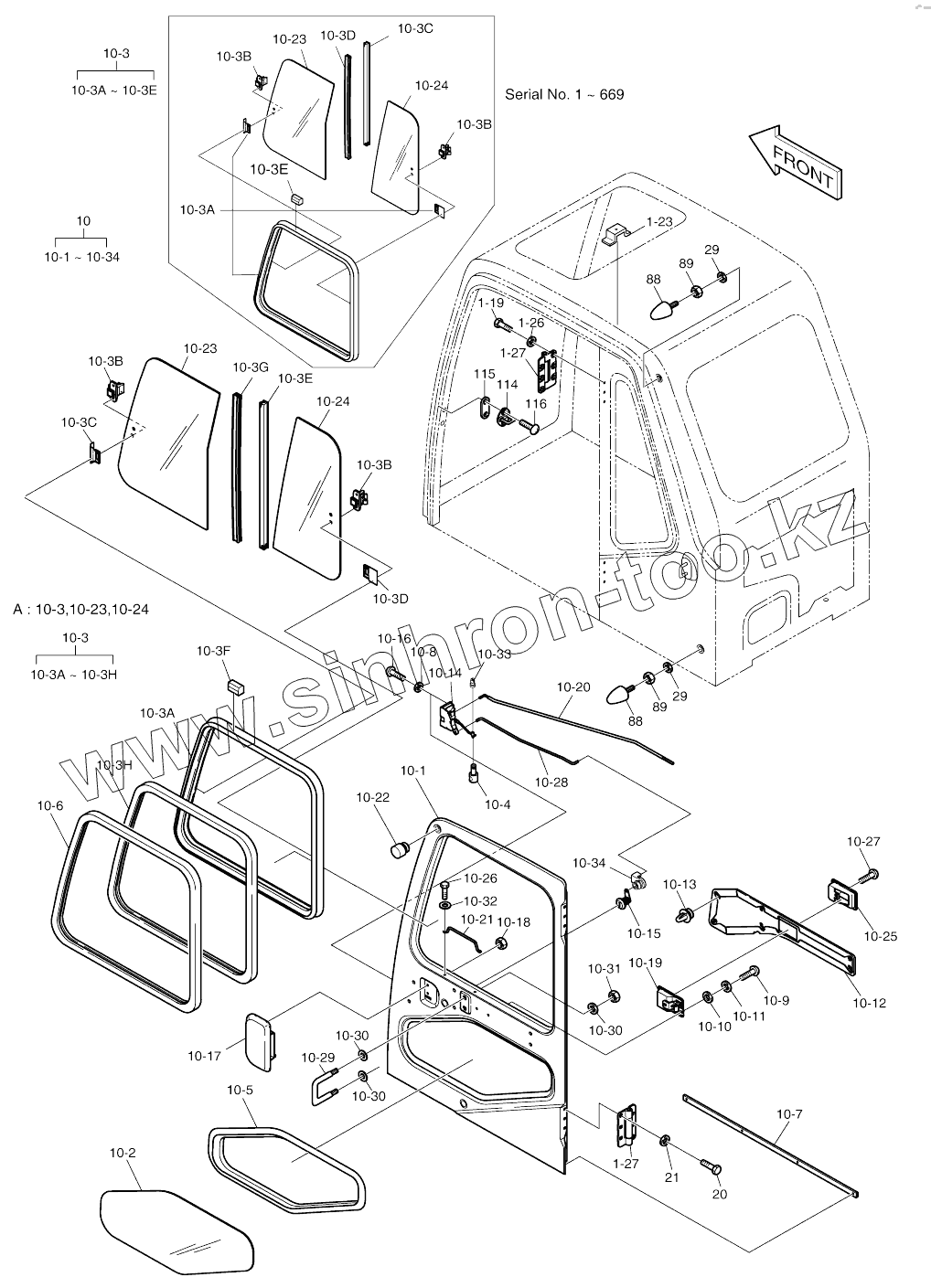

Каталог запасных частей к технике: Doosan SOLAR 130W-V(1). CABIN (5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10-24
10-24
10-24
10-23
10-23
10-23
10-22
10-21
10-20
10-19
10-19
10-18
10-17
10-16
10-25
10-15
10-14
10-13
10-12
10-11
10-10
10-9
10-8
10-7
116
115
114
89
89
88
88
29
29
21
20
10-34
10-34
10-6
10-33
10-32
10-31
10-30
10-30
10-30
10-29
10-28
10-27
10-27
10-26
10-26
A
10-1
10-1
10
1-27
1-23
10-2
10-3A
10-3A
10-3A
10-3A
10-3A
10-5
10-4
10-3H
10-3H
10-3G
10-3F
10-3E
10-3E
10-3E
10-3E
10-3D
10-3D
10-3C
10-3C
10-3B
10-3B
10-3B
10-3B
10-3B
10-3
10-3
10-3
10-3
10-3
10-3
10-3E
10-3E
10-3E
10-3E
10-3D
10-3D
10-3C
10-3C
10-3B
10-3B
10-3B
10-3B
10-3B
10-3A
10-3A
10-3A
10-3A
10-3A
10-3
10-3
10-3
Позиция на иллюстрации Заводской номер детали Название детали
10-15 2172-9036 CYLINDER;KEY
10-24 2903-1220 GLASS 5T
10-23 2903-1219A GLASS 5T
10-22 2161-2227 STOPPER;RUBBER
10-21 2172-1110B HANDLE;DOOR
10-20 2136-1431 ROD;HANDLE INNER DOOR
10-19 2172-9022 HANDLE;INNER
10-18 S4012303 NUT M6X1.0
10-17 2172-9021 HANDLE;OUTER
10-16 2120-2150D3 BOLT M6X1.0X16
10-25 2621-9005 COVER;HANDLE
10-15 2172-9020 Key
10-14 2125-9036 CATCH;DOOR LOCK
10-13 2124-1607 TRIM CLIP
10-12 2161-2222 Pad, door
10-11 S5102203 WASHER SPRING M5
10-10 S5010213 WASHER PLAIN M5
10-9 S3450833 SCREW M5X0.8X12
10-8 S5210303 WASHER;TOOTHED LOCK
10-7 2180-1267 SEAL;DOOR
10-33 2124-1689A ROD;SNAP
116 2120-2150D1 BOLT M10X1.5X25
115 2114-1856 SHIM;STRIKER 1.0T
114 2142-9005 STRIKER;DOOR LOCK
89 S4014633 NUT M10
88 2161-2226 STOPPER
29 S5010613 WASHER;PLAIN
21 2114-1058D45 WASHER M10
20 S0512263 BOLT M10X1.5X30
10-34 124-00010 CLIP;ROD
10-6 2161-2229 FINISHER;SASH DOOR
10-33 2124-1689 Snap
10-32 2114-1898D2 WASHER M8
10-31 S4012533 NUT M8X1.25
10-30 2891-1311 PLATE;PLAIN
10-29 2150-1132A HOOK;CATCH DOOR
10-28 2123-2239A ROD;DOOR LOCK
10-27 S3452823 SCREW M5X0.8X10
10-26 2120-2166D5 BOLT M8X1.25X20
A 622-00019 Sash assy
10-1 2621-3765B Panel, door
10 2627-1046C Door assy
10 2627-1046B Door assy
10 2627-1046A Door assy
10 2627-1046 Door assy
1-27 2171-1078 HINGE
1-26 2114-1058D45 WASHER M10
1-23 2150-1134 Hook
1-19 S0512263 BOLT M10X1.5X30
10-2 2903-1214 GLASS;DOOR t=5
2622-1429Q 2622-1429Q Cabin assy
2622-1429N 2622-1429N Cabin assy
2622-1429M 2622-1429M Cabin assy
2622-1429J 2622-1429J Cabin assy
2622-1429H 2622-1429H Cabin assy
2622-1429G 2622-1429G Cabin assy
2622-1429E 2622-1429E Cabin assy
2622-1429C 2622-1429C Cabin assy
10-3A 2622-6014 SASH
10-5 2198-1054 S-RUBBER;DOOR
10-4 2123-2247 PIN
10-3H 2161-6060 RUN CHANNEL
10-3G 2731-6003 BAR;CENTER
10-3F 2161-6063 STOPPER;CLASS
10-3E 2731-6002 BAR;SEAL
10-3D 2116-6007 STOPPER;LOCK
10-3C 2116-6006 STOPPER;LOCK
10-3B 2123-6119 DOOR LOCK
2622-1429B 2622-1429B Cabin assy
10-3 2622-9030A Sash ass`y, door
10-3 2622-9030 Sash assy, door
10-3E 2161-6046 Stopper
10-3D 2621-6017 Bar
10-3C 2162-6002 Strip
10-3B 2123-6103 Lock
10-3A 2622-7035 Window, sash
10-3 2622-9024 Sash assy, door
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
