Каталог запасных частей к технике: Doosan S500LC-V. UNDER COVER - HEAVY DUTY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11

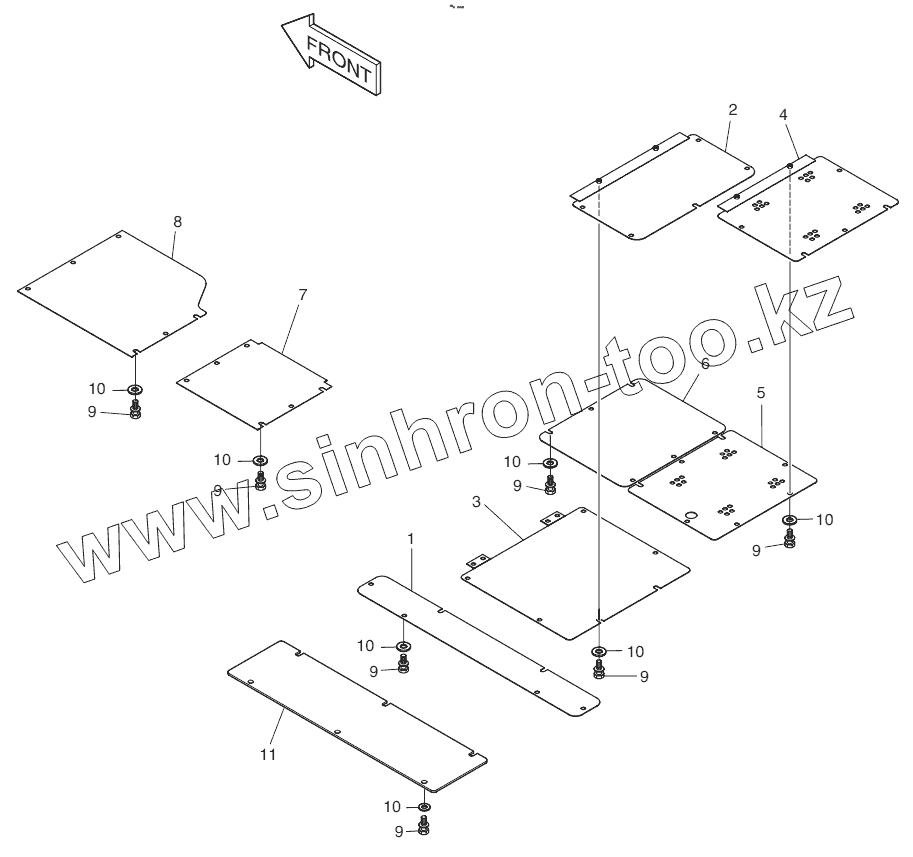

Позиция на иллюстрации Заводской номер детали Название детали
К1002148 К1002148 UNDER COVER ASSY
1 621-01672В COVER, UNDER
2 К1002141 COVER, UNDER
3 К1002142 COVER, UNDER
4 К1002143 COVER, UNDER
5 К1002144 COVER, UNDER
6 621-01677А COVER, UNDER
7 621-01678В COVER, UNDER
8 621-01679В COVER, UNDER
9 2120-2196D14 BOLT
9 2120-2196D14 BOLT
10 2114-1154 WASHER
10 2114-1154 WASHER
11 К1006066 COVER, UNDER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
